Produktdetails

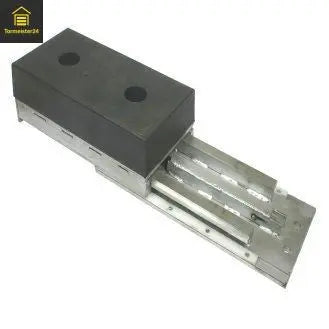

Dieser höhenverstellbare Anfahrpuffer ist für Verladestellen mit unterschiedlichen Fahrzeug- und Ladeflächenhöhen vorgesehen. Er nimmt die beim Andocken in die Pufferzone eingeleitete Energie auf und kann über einen Auslösemechanismus entlang seiner vertikalen Führung positioniert werden.

Funktion und Einsatz

Die EBH-Bauart ist für Verladestellen vorgesehen, an denen Fahrzeuge mit deutlich unterschiedlichen Ladeflächenhöhen be- und entladen werden. Der Puffer lässt sich nach dem Auslösen entlang der Führung um 250 mm in der Höhe verstellen. Er folgt den laufenden Federbewegungen des Fahrzeugs nicht automatisch.

Passend für / Kompatibilität

Die im Shop hinterlegte Maßzeichnung entspricht der EBH-Ausführung in der offiziellen ASSA-ABLOY/Crawford-Unterlage. Ob der angebotene Artikel ein Originalteil dieses Herstellers oder ein kompatibles Bauteil ist, lässt sich anhand der internen Shop-Artikelnummer 2030019 nicht eindeutig bestätigen.

Die vorhandene Verladerampe muss für Abmessungen, Höhenverstellbereich und Befestigung des Puffers ausgelegt sein. Die tragende Konstruktion muss die beim Andocken auftretenden Kräfte aufnehmen können.

Technische Daten

  • Produkttyp: höhenverstellbarer Anfahrpuffer
  • Bauart laut Maßzeichnung: EBH
  • Pufferelement: 500 × 250 mm
  • Puffertiefe D: 140 mm
  • Höhenverstellbereich laut Maßzeichnung: 250 mm
  • Höhe der Führungskonstruktion: 570 mm
  • Gesamttiefe laut Maßzeichnung: 210 mm, davon 140 mm Puffertiefe und 70 mm Führungskonstruktion
  • Shop-Artikelnummer: 2030019

Lieferumfang

Ein höhenverstellbarer Anfahrpuffer in der 140-mm-Ausführung. Befestigungsanker, Dübel und weiteres Montagematerial sind nicht als Bestandteil bestätigt.

Vor der Bestellung prüfen

Bauart EBH, Puffertiefe, Einbauhöhe, Verstellraum, Gesamttiefe, Befestigungspunkte und Tragfähigkeit der vorhandenen Rampenkonstruktion prüfen. Zusätzlich Artikelnummer 2030019 mit den Bestellunterlagen vergleichen.
