Marantec CS 320 2,2 kW Industrietorsteuerung 400 V im Kombigehäuse

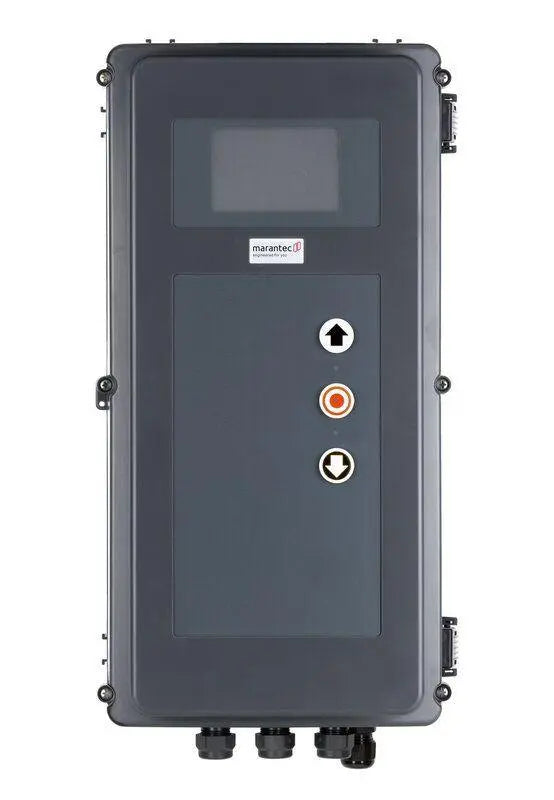

Die Marantec CS 320 ist eine Industrietorsteuerung für Antriebe bis 2,2 kW und maximal 8 A Schaltstrom. Artikel 185658 ist die 400-V-/3-Phasen-Ausführung im größeren CS-Kombigehäuse mit steckbarem LC-Display und elektronischem 3-fach-Taster im Deckel. Die Steuerung wird mit 1 m Netzleitung und rotem 5-poligem CEE-Stecker geliefert; ein Hauptschalter und ein Not-Aus sind in dieser Ausführung nicht im Deckel eingebaut.

Funktion und Einsatz

Die Steuerung übernimmt Motoransteuerung, Endlagenauswertung, Bedienung und die Auswertung geeigneter Sicherheitskomponenten einer Industrietoranlage. Endlagen können über mechanische Endschalter (MEC) und/oder einen Absolutwertgeber (AWG) erfasst werden. Die Einstellung erfolgt über Platinentaster oder das steckbare LC-Display. Der technische Artikeldatensatz führt die Betriebsart Totmann.

• 4 programmierbare Relaisausgänge mit 44 Funktionen
• 2 programmierbare Eingänge mit 27 Funktionen
• Drehrichtungsänderung über Platinentaster oder Display
• Programmierbare Zwischenstellung, Kraftbegrenzung in AUF-Richtung sowie Drehrichtungsüberwachung bei Verwendung eines AWG
• Integrierter Torlaufzähler und PIN-geschützter Wartungsalarm
• Fehlerspeicher mit Häufigkeit und Zyklus des letzten Auftretens bei Verwendung des LCD-Monitors
• Klartextanzeige sowie Zustands- und Diagnosemeldungen über das LC-Display

Sicherheits- und Erweiterungsanschlüsse

• Sicherheitskreis
• Schließkantensicherung in ZU-Richtung: Opto, 8,2 kΩ, Druckwellenleiste oder voreilende Lichtschranke
• Schließkantensicherung in AUF-Richtung: 8,2 kΩ oder Opto
• 2 Lichtschranken: 2-Draht, Relais, NPN oder PNP, mit oder ohne Testung
• Schlupftür- und Schlaffseilschalter, 8,2 kΩ, mit Testung
• 2 Lichtgittersysteme, mit oder ohne Testung
• Radarpräsenzmelder
• Schnittstellen für Frequenzumrichter und Erweiterungsmodule
• Steckplätze für Funkmodul, Wochenzeitschaltuhr und 2-Kanal-Funkübertragungssystem
• Relaisansteuerung für Magnetbremse; bei extern geschalteter Bremse ist zusätzlich das passende Bremsüberwachungsmodul erforderlich

Für externe Geräte stehen 24 V DC mit maximal 500 mA und bei dieser 400-V-Ausführung 230 V AC mit maximal 1 A zur Verfügung. Funkmodul, Zeitschaltuhr, Sicherheitselemente und Bremsüberwachungsmodul sind nicht als Bestandteil des Lieferumfangs aufgeführt.

Technische Daten

• Hersteller: Marantec Marienfeld
• Baureihe: CS 320 2,2 kW
• Produkttyp: Industrietorsteuerung
• Netzausführung: 400 V/3~, 50 Hz
• Maximale Motorleistung: 2,2 kW
• Maximaler Schaltstrom: 8 A
• Steuerspannung: 24 V DC
• Betriebsart laut Artikeldaten: Totmann
• Endlagensystem: mechanische Endschalter (MEC) und/oder Absolutwertgeber (AWG)
• Display: steckbares LC-Display mit Klartextanzeige
• Deckelbedienung: elektronischer 3-fach-Taster
• Hauptschalter: nicht im Deckel vorhanden
• Not-Aus im Deckel: nicht vorhanden
• Netzstecker: roter CEE-Stecker, 5-polig
• Gehäuse: CS-Kombi
• Schutzart: IP65
• Temperaturbereich: −10 bis +45 °C
• Abmessungen (B × H × T): 245 × 455 × 190 mm
• Artikelnummer: 185658

Lieferumfang

• 1 Steuerung CS 320 für 400 V/3~ im CS-Kombigehäuse
• Steckbares LC-Display
• Elektronischer 3-fach-Taster im Deckel
• 1.000 mm Netzleitung
• Roter CEE-Stecker, 5-polig

Ein Hauptschalter und ein Not-Aus im Deckel sind nicht enthalten.

Vor der Bestellung prüfen

Artikelnummer, CS-Kombigehäuse, Netzspannung, Phasenanzahl, Steckerausführung sowie Motorleistung und Motorstrom mit der vorhandenen Anlage vergleichen. Ebenso müssen Endlagensystem, Motor- und Bremsbeschaltung, gewünschte Betriebsart sowie alle Sicherheits- und Bedienelemente passen. Falls ein Hauptschalter oder Not-Aus benötigt wird, muss die Ausführung der Gesamtanlage entsprechend geplant werden.

Sicherheitshinweis: Netzanschluss, Parametrierung und Inbetriebnahme dürfen nur durch entsprechend qualifizierte Fachkräfte nach Schaltplan und Anlagendokumentation erfolgen.
