Produktdetails

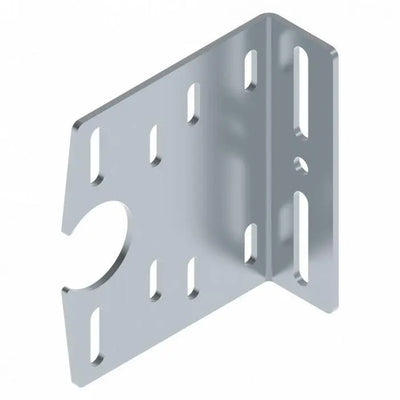

Mittlere Lagerplatte offen 149×164 mm | ohne Lager | UNI | verzinkt

Die offene mittlere Lagerplatte 3272 stützt die Torwelle in industriellen Sektionaltoranlagen zuverlässig ab. Durch die offene Bauweise ist die Welle jederzeit zugänglich — ideal für Service, Wartung und schnelle Justierungen.

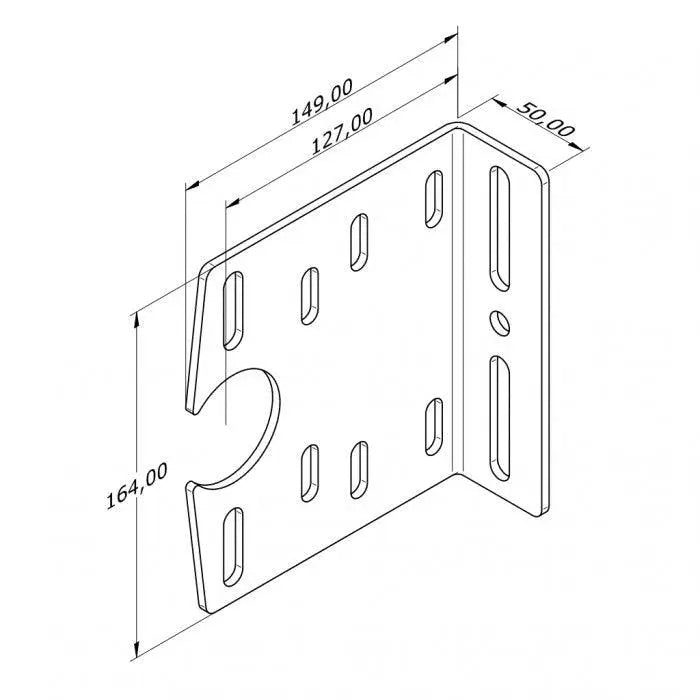

Technische Daten

Artikel-Nr.:
3272
Einsatzbereich:
Industrie / ERA-IND
Länge:
149 mm
Breite:
164 mm
Material:
Stahl, verzinkt
Dicke:
4 mm
Oberfläche:
Korrosionsbeständig verzinkt
Montageseite:
UNI (links & rechts möglich)
Durchmesser Öffnung:
51,2 mm
Herzmaß:
127 mm
Tiefe:
50 mm
Gewicht:
0,78 kg
Ausführung:
Offen, ohne Kugellager
Anwendung:
Mittlere Wellenunterstützung

Vorteile & Eigenschaften

  • Offene Bauform ermöglicht schnellen Zugang zur Welle
  • UNI-Ausführung → links & rechts montierbar
  • Geeignet für 51,2-mm-Wellen (Standard ERA-IND)
  • Effektive Unterstützung langer Wellen zur Reduzierung von Durchbiegung
  • 4-mm-Stahl sorgt für hohe Belastbarkeit
  • Verzinkt → optimaler Korrosionsschutz im Industrieeinsatz
  • Tormeister 24 steht für sichere, langlebige Torkomponenten

Anwendung & Montage

Die Lagerplatte 3272 wird zwischen zwei Hauptlagerpunkten montiert, um die Torwelle zu stabilisieren und Schwingungen zu reduzieren. Die offene Bauweise macht das Bauteil ideal für Wartung und regelmäßige Sichtkontrollen im industriellen Umfeld.

Sicherheits-Hinweis: Bei Arbeiten an Torsionsfedern, Wellen und Lagerpunkten besteht erhöhte Verletzungsgefahr. Nur geschulte Fachkräfte dürfen diese Komponenten montieren oder justieren — starke Vorspannkräfte!

Praxisbeispiel

Bei einer Industriehalle mit breiter Toranlage wurde die offene Lagerplatte 3272 als mittlere Wellenstütze installiert. Sie stabilisierte den Torlauf deutlich, verringerte die Geräuschentwicklung und reduzierte die Belastung der Federpakete spürbar.

FAQ

Ist ein Kugellager enthalten?

Nein — diese Lagerplatte wird ohne Kugellager geliefert.

Kann die Platte links oder rechts montiert werden?

Ja, die Bauform ist UNI und damit seitenunabhängig.

Wofür eignet sich die Platte besonders?

Für die mittlere Wellenunterstützung bei langen, schweren ERA-IND Sektionaltoren.
