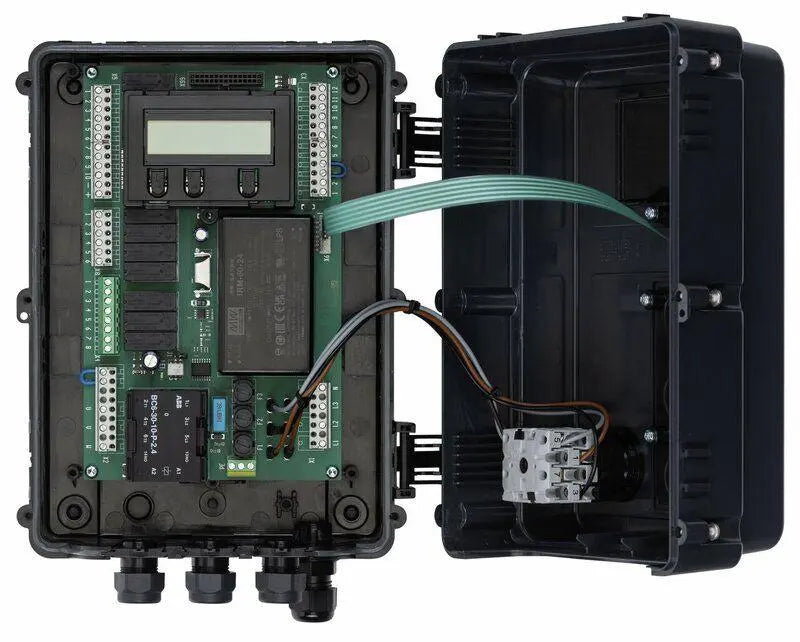

Marantec RS 301 K Rampensteuerung – Art. 193131

Die Marantec RS 301 K ist eine Rampensteuerung für hydraulische Überladebrücken mit Klappkeil. Artikel 193131 ist die 400-V-/3-Phasen-Ausführung mit LC-Display im CS-Standardgehäuse. Tasten für Heben und Auto-Return sowie ein 4-poliger Hauptschalter sind im Deckel eingebaut. Anschlusskabel und Netzstecker gehören bei dieser Ausführung nicht zum Lieferumfang.

Funktion und Einsatz

Die Steuerung ist zur Ansteuerung von Klappkeilbrücken mit 1- oder 2-Ventil-Aggregaten vorgesehen und unterstützt vier Ventilversionen für die Klappkeilansteuerung. Der technische Artikeldatensatz führt die Betriebsart Totmann.

• Anlaufverriegelung nach Spannungsausfall
• Drehfeldprüfung und Phasenausfallerkennung
• 1 programmierbarer Eingang mit 4 Funktionen
• Ansteuerung einer Torabdichtung über die Shelter-Funktion
• Freigabe oder Verriegelung durch eine externe Torsteuerung
• Freigabe oder Verriegelung der Torautomatik
• Auto-Return und Zyklenzähler
• LC-Display mit Klartext-, Zustands- und Diagnosemeldungen

Anschlussmöglichkeiten

• Innen- und Außenampeln
• Radkeil und Anfahrsensor
• Verladeleuchte oder Signalhorn
• Not-Aus
• Verriegelung der Überladebrücke
• Verriegelung der Toranlage

Die Anschlüsse sind steckbar. Für externe Geräte stellt die Steuerung 24 V DC mit maximal 250 mA bereit.

Technische Daten

• Hersteller: Marantec Marienfeld
• Baureihe: RS 301 K
• Produkttyp: Rampensteuerung für Klappkeilbrücken
• Ausführung: 400 V/3~
• Bauseitiger Versorgungsbereich laut Datenblatt: 180–440 V/3~/N/PE, 50/60 Hz
• Maximale Leistung: 2,2 kW
• Ausgangs- und Schaltstrom: maximal 6,3 A
• Stromaufnahme je Ventil: maximal 0,6 A
• Steuerspannung: 24 V DC
• Betriebsart laut Artikeldaten: Totmann

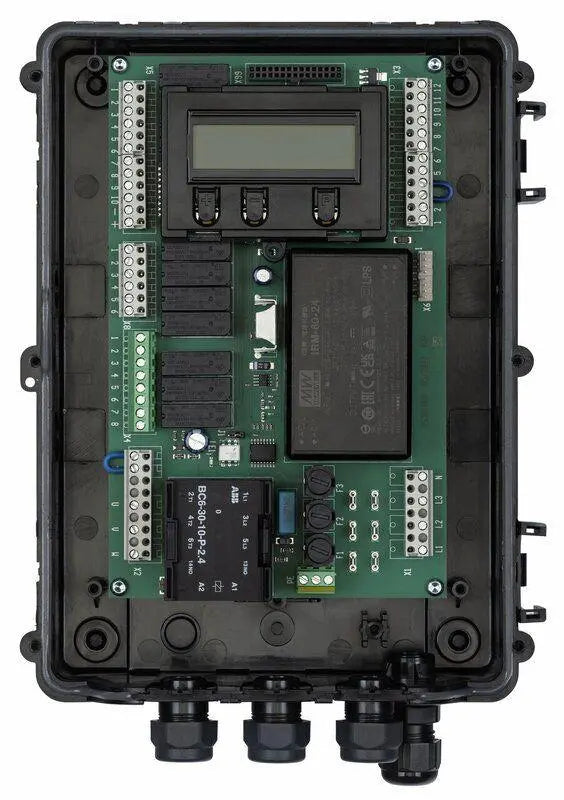

• Display: steckbares LC-Display mit Klartextanzeige

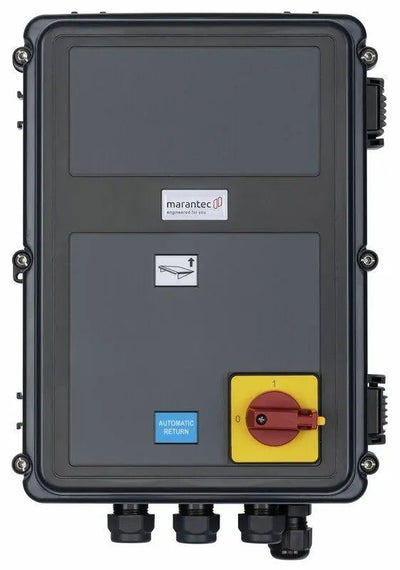

• Deckeltaster: Heben und Auto-Return
• Hauptschalter: 4-polig, im Steuerungsdeckel
• Not-Aus im Deckel: nicht vorhanden; Anschluss für externen Not-Aus vorhanden
• Netzstecker: nicht enthalten
• Gehäuse: CS-Standard
• Schutzart: IP65
• Temperaturbereich: −10 bis +55 °C
• Abmessungen (B × H × T): 215 × 275 × 190 mm
• Artikelnummer: 193131

Lieferumfang

• 1 Rampensteuerung RS 301 K für 400 V/3~ im CS-Standardgehäuse
• Steckbares LC-Display
• Deckeltasten für Heben und Auto-Return
• 4-poliger Hauptschalter im Deckel

Die Lieferung erfolgt ohne Anschlusskabel und Netzstecker.

Vor der Bestellung prüfen

Artikelnummer und Klappkeil-Ausführung sowie Spannung, Phasen, Leistung, Strom und Ventilkonfiguration des Hydraulikaggregats vergleichen. Außerdem müssen Deckelbedienung, externe Freigaben, Ampeln, Radkeil, Anfahrsensor, Not-Aus und Verriegelungen zur vorhandenen Verladeanlage passen. Netzleitung und Stecker sind separat für die Anlage auszulegen.

Sicherheitshinweis: Anschluss, Parametrierung und Inbetriebnahme dürfen nur durch entsprechend qualifizierte Fachkräfte nach Hydraulikplan, Schaltplan und Anlagendokumentation erfolgen.
