Marantec STA 1-11-19 E-KE mit CS 320 – 110 Nm | 189790

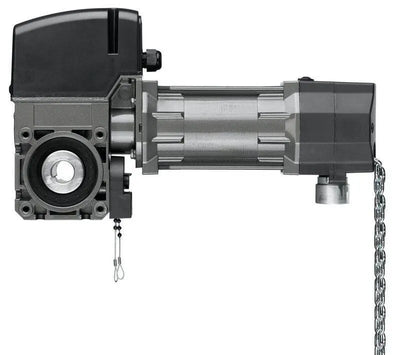

Das Marantec Antriebsset STA 1-11-19 E-KE mit CS 320 ist für federausgeglichene Sektionaltore bis 30 m² ausgelegt. Der Wellenantrieb liefert 110 Nm bei 19 min⁻¹ und besitzt eine Wartungsentriegelung mit Nothandkette.

Funktion und Einsatz

Der Antrieb wird über seine 25,4-mm-Hohlwelle mit der Torwelle verbunden. Das Schneckengetriebe setzt die Motorleistung in die Torbewegung um, während der elektronische Absolutwertgeber die Position an die CS 320 meldet. Die E-KE-Ausführung erlaubt das Entriegeln für Wartungsarbeiten und eine manuelle Kettenbetätigung. Für dieses Set sind ein 9-m-Anschlusskabel und eine 9-m-Haspelkette ausgewiesen.

Antrieb und Steuerung

Die externe Lastschützsteuerung CS 320 verarbeitet die Endlagen des elektronischen Absolutwertgebers (AWG). Das im Deckel montierte LC-Display und der elektronische 3-fach-Taster dienen zur Einrichtung, Bedienung und Diagnose. Vier Relaisausgänge und zwei Eingänge sind programmierbar; außerdem stehen Torlaufzähler, Wartungsalarm und Fehlerspeicher zur Verfügung.

• Sicherheitsanschlüsse: Sicherheitskreis, Schließkantensicherung in ZU-Richtung (Opto, 8,2 kΩ, Druckwellenleiste oder voreilende Lichtschranke), Schließkantensicherung in AUF-Richtung (8,2 kΩ oder Opto) sowie zwei Lichtschranken
• Erweiterung: Schnittstelle für Erweiterungsmodule sowie Steckplätze für Funkmodul, Wochenzeitschaltuhr und ein 2-Kanal-Funk-Übertragungssystem; diese Module gehören nur bei ausdrücklicher Nennung zum Lieferumfang
• AWG-Funktionen: programmierbare Zwischenstellung, Kraftbegrenzung in AUF-Richtung sowie Drehrichtungsüberwachung und -erkennung

Technische Daten

• Hersteller / Artikelnummer: Marantec Marienfeld GmbH & Co. KG / 189790

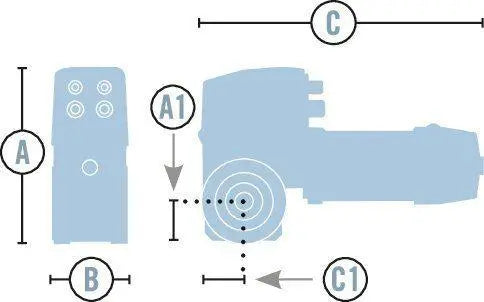

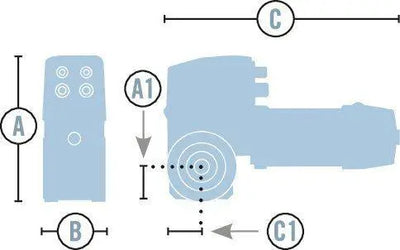

• Antrieb: STA 1-11-19 E-KE, externe Steuerung, steckbare Anschlüsse
• Einsatzbereich: federausgeglichene Sektionaltore bis 30 m²
• Versorgung: 400 V/3~, 50 Hz; bauseitige Absicherung 16 A
• Motorleistung / Nennstrom: 0,37 kW / 2,00 A bei 400 V/3~
• Drehmoment / Drehzahl: 110 Nm / 19 min⁻¹
• Zulässige Zyklen: maximal 20 pro Stunde bei gleichmäßiger Verteilung und 10 Abtriebsumdrehungen je Fahrt; bei 40 bis 60 °C um 50 % reduzieren
• Endlagensystem: elektronischer Absolutwertgeber (AWG)
• Notbedienung: Wartungsentriegelung mit Nothandkette (E-KE), 9.000-mm-Kette im Set
• Wellenaufnahme: 25,4 mm
• Schutzart / Temperatur: Antrieb IP65, −20 bis +60 °C; Steuerung IP65, −10 bis +45 °C
• Haltemoment / Überlastschutz: mindestens 600 Nm / Thermoschutz 140 °C
• Antriebsgewicht: 15 kg
• Steuerung: CS 320, 2,2 kW, Totmannbetrieb, CEE-Stecker 5-polig rot, 215 × 275 × 190 mm

Lieferumfang

• Antrieb STA 1-11-19 E-KE 400 V/3~ mit AWG, 25,4-mm-Wellenaufnahme und 1.000-mm-Haspelkette

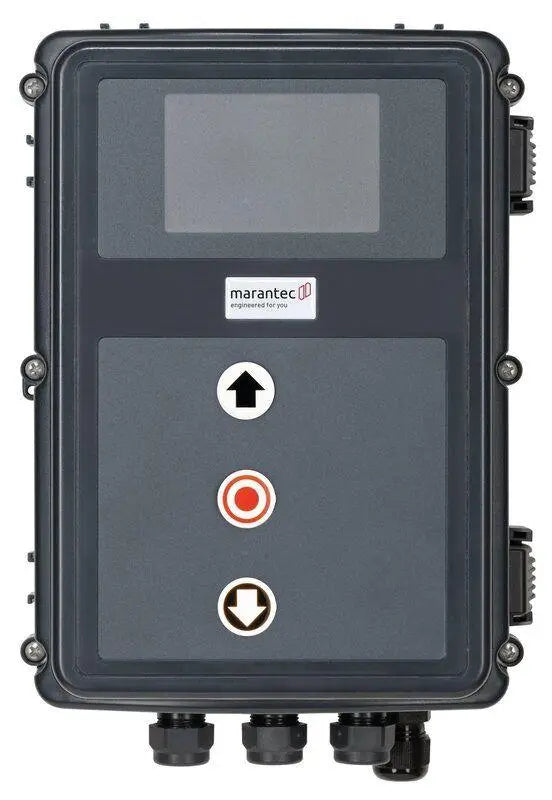

• Steuerung CS 320 400 V/3~ im CS-Standardgehäuse mit 3-fach-Taster, LC-Display und rotem 5-poligem CEE-Stecker

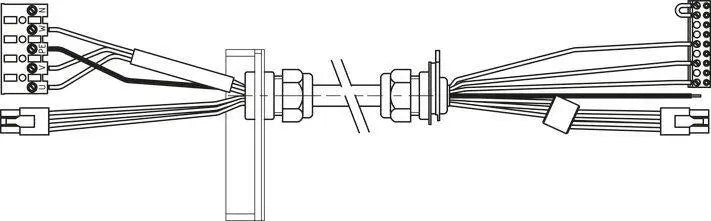

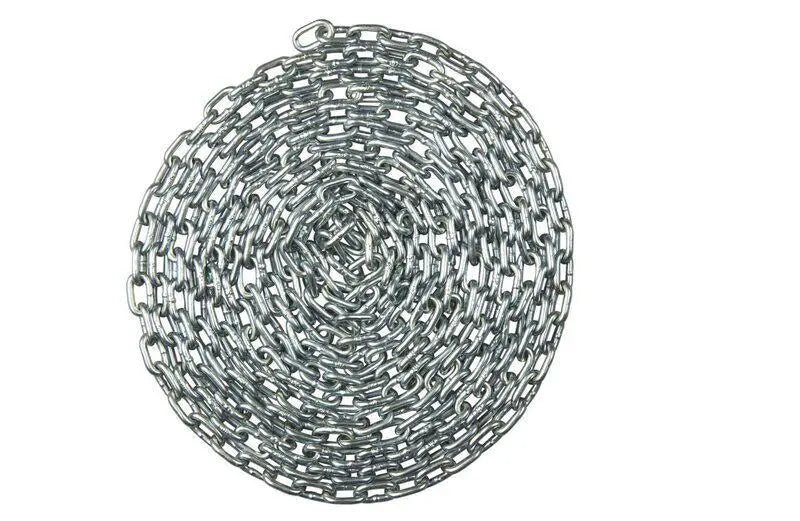

• 9.000-mm-Kabelsatz sowie 9.000-mm-Haspelkette mit zwei Kettenschlössern
• Ovale Drehmomentstütze

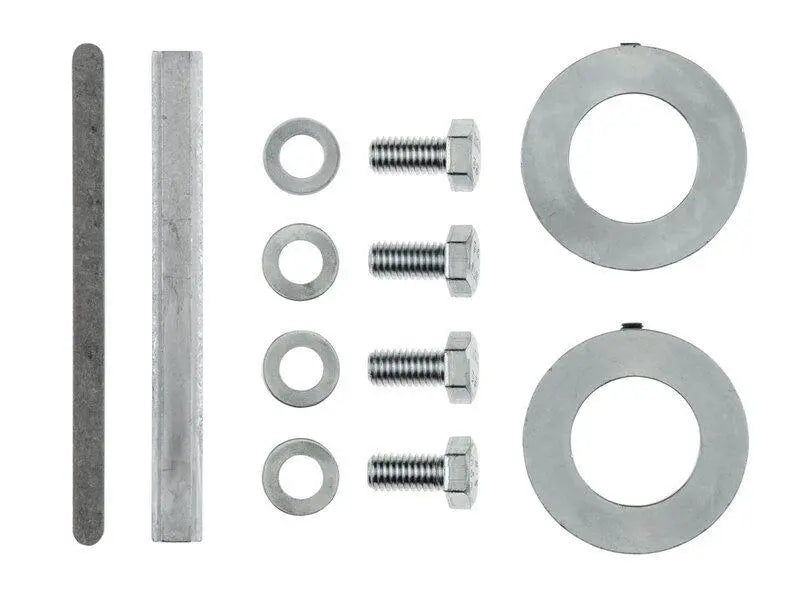

• Passfeder für Vollwelle 25,4/31,75 mm und zusätzliche 25,4-mm-Stellringe

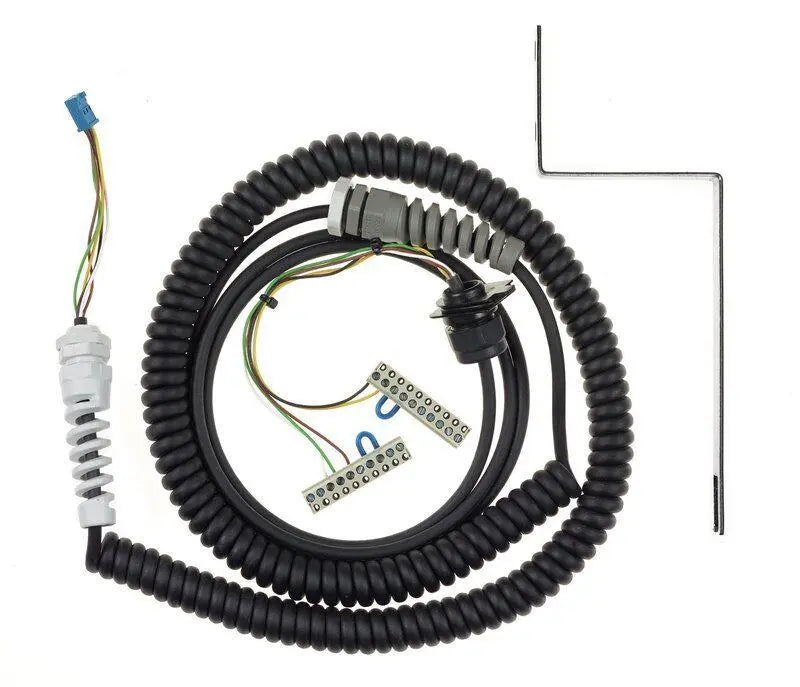

• Spiralkabel 5 × 0,25 mm², ungewendelt 3.000 mm, mit Montage- und Anschlusskomponenten

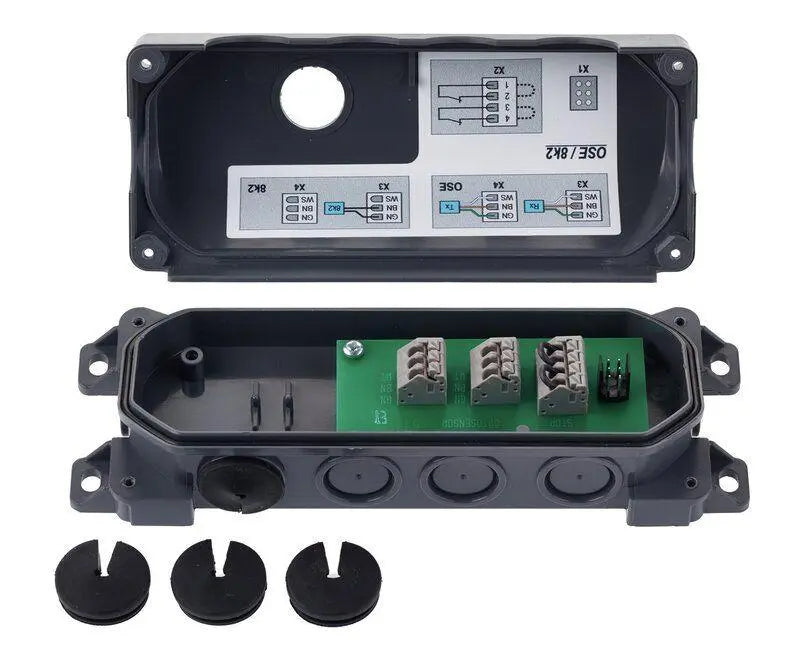

• Torblatt-Anschlussdose mit Platine

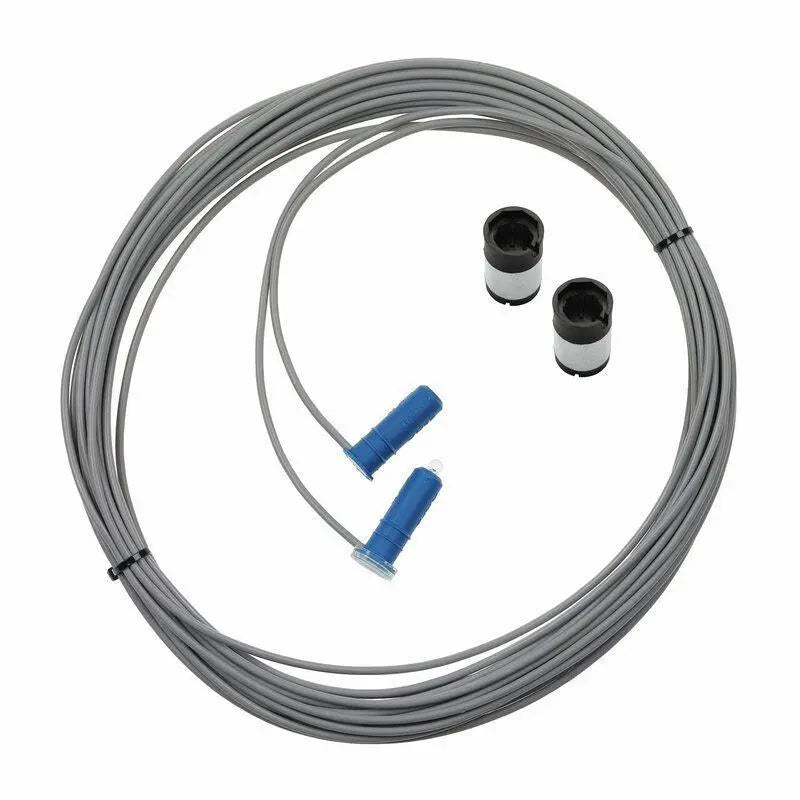

• F-Lichtschranke mit Senderleitung 10.500 mm, Empfängerleitung 1.000 mm und zwei Distanzhülsen 11/22 mm

Vor der Bestellung prüfen

Artikelnummer 189790 und die Modellbezeichnung STA 1-11-19 E-KE direkt mit Typenschild beziehungsweise Bestellunterlagen vergleichen. Zusätzlich 400-V/3~-Versorgung, 25,4-mm-Welle, 9-m-Kabel- und Kettenlänge sowie die Befestigung der ovalen Drehmomentstütze prüfen.
