Marantec RS 301 K + CS 320 Steuerung für Klappkeil-Überladebrücken

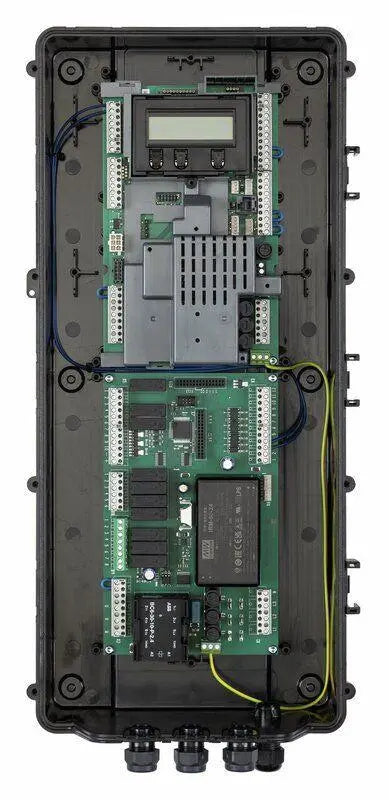

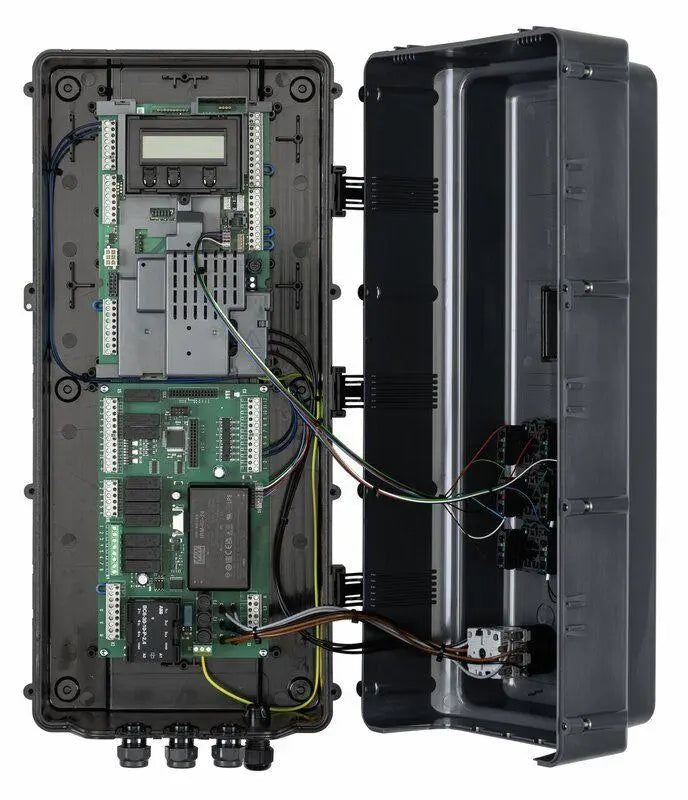

Die Marantec RS 301 K + CS 320 ist eine kombinierte Steuerung für eine hydraulische Klappkeil-Überladebrücke und die zugehörige Toranlage. Artikel 193143 ist die 400-V-/3-Phasen-Ausführung mit LC-Display im CS-Maxigehäuse. Deckeltasten für Heben und Auto-Return, ein elektronischer 3-fach-Taster für das Tor sowie ein 4-poliger Hauptschalter sind eingebaut. Die Netzleitung und der rote 5-polige CEE-Stecker sind Bestandteil dieser Ausführung.

Funktion und Einsatz

Der RS-301-K-Teil steuert die Klappkeilbrücke; der CS-320-Teil übernimmt Motorsteuerung, Endlagenauswertung und Bedienung des Tores. Damit lassen sich Brücke und Tor innerhalb einer abgestimmten Verladeanlage steuern und gegenseitig verriegeln. Der technische Artikeldatensatz führt die Betriebsart Totmann.

Torsteuerung

• 4 programmierbare Relaisausgänge mit 44 Funktionen
• 2 programmierbare Eingänge mit 27 Funktionen
• Integrierter Zyklus- und Torlaufzähler
• Drehrichtungsänderung über Platinentaster oder Display
• Kraftbegrenzung und Drehrichtungsüberwachung bei Verwendung eines Absolutwertgebers
• Fehlerspeicher bei Verwendung des LCD-Monitors
• Endlagenauswertung über mechanische Endschalter (MEC) und/oder Absolutwertgeber (AWG)

Rampensteuerung

• Ansteuerung einer Überladebrücke mit Klappkeil
• 4 Ventilversionen für die Klappkeilansteuerung
• Anlaufverriegelung nach Spannungsausfall
• Drehfeldprüfung und Phasenausfallerkennung
• 1 programmierbarer Eingang mit 4 Funktionen
• Shelter-Funktion, externe Freigaben und Verriegelungen
• Auto-Return

Sicherheits- und Anlagenanschlüsse

• Innen- und Außenampeln
• Radkeil und Anfahrsensor
• Verladeleuchte oder Signalhorn
• Verriegelung der Überladebrücke und der Toranlage
• Elemente des Sicherheitskreises
• Schließkantensicherung in ZU-Richtung: Opto, 8,2 kΩ, Druckwellenleiste oder voreilende Lichtschranke

Für externe Geräte stehen am Rampenteil 24 V DC/250 mA und am Torsteuerungsteil 24 V DC/500 mA sowie 230 V AC/1 A zur Verfügung.

Technische Daten

• Hersteller: Marantec Marienfeld
• Baureihe: RS 301 K + CS 320
• Produkttyp: Kombinierte Rampen- und Torsteuerung
• Ausführung: 400 V/3~
• Bauseitiger Versorgungsbereich laut Datenblatt: 180–440 V/3~/N/PE, 50/60 Hz
• Maximale Leistung Torsteuerung: 2,2 kW
• Maximale Leistung Rampensteuerung: 2,2 kW
• Maximaler Schaltstrom Torsteuerung: 8 A
• Maximaler Schaltstrom Rampensteuerung: 6,3 A
• Stromaufnahme je Ventil: maximal 0,8 A
• Steuerspannung: 24 V DC
• Betriebsart laut Artikeldaten: Totmann
• Tor-Endlagensystem: mechanische Endschalter (MEC) und/oder Absolutwertgeber (AWG)
• Display: steckbares LC-Display mit Klartextanzeige

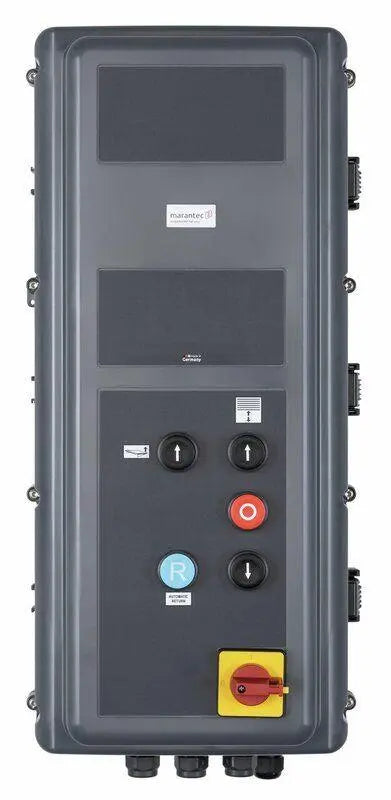

• Deckelbedienung: Heben, Auto-Return und elektronischer 3-fach-Taster für das Tor
• Hauptschalter: 4-polig, im Steuerungsdeckel
• Not-Aus im Deckel: nicht vorhanden
• Netzstecker: roter CEE-Stecker, 5-polig
• Gehäuse: CS-Maxi
• Schutzart: IP65
• Temperaturbereich: −10 bis +45 °C
• Abmessungen (B × H × T): 260 × 550 × 245 mm
• Artikelnummer: 193143

Lieferumfang

• 1 Kombisteuerung RS 301 K + CS 320 für 400 V/3~ im CS-Maxigehäuse
• Steckbares LC-Display
• Deckeltasten für Heben und Auto-Return
• Elektronischer 3-fach-Taster für die Torsteuerung
• 4-poliger Hauptschalter im Deckel
• 1.000 mm Netzleitung
• Roter CEE-Stecker, 5-polig

Vor der Bestellung prüfen

Artikelnummer, Klappkeil- und Torausführung sowie Spannung, Phasen, Motorleistung, Motorstrom und Ventilkonfiguration vergleichen. Beim Tor müssen MEC- oder AWG-Endlagensystem, Motor- und Sicherheitsanschlüsse passen; bei der Brücke sind Hydraulikplan, Ventile, Freigaben und Verriegelungen abzugleichen. Die kombinierte Steuerung ist kein Ersatz allein nach Gehäusemaß oder Tastenanordnung.

Sicherheitshinweis: Anschluss, Parametrierung und Inbetriebnahme dürfen nur durch entsprechend qualifizierte Fachkräfte nach Hydraulikplan, Schaltplan und Dokumentation der Gesamtanlage erfolgen.
