Produktdetails

Die Marantec RS 301 V + CS 320, Artikel 193144, kombiniert die Steuerung einer hydraulischen Überladebrücke mit Vorschublippe mit der Steuerung der zugehörigen Toranlage. Die 400-V-/3-Phasen-Ausführung wird mit LC-Display im CS-Maxigehäuse geliefert.

Funktion und Anlagenanschlüsse

  • Torsteuerung mit 4 programmierbaren Relaisausgängen, 2 programmierbaren Eingängen, Zyklus-/Torlaufzähler und Fehlerspeicher
  • Tor-Endlagenauswertung über mechanische Endschalter (MEC) und/oder Absolutwertgeber (AWG); Kraftbegrenzung und Drehrichtungsüberwachung bei Verwendung eines AWG
  • Schließkantensicherung in ZU-Richtung für Optosensor, 8,2 kΩ, Druckwellenleiste oder voreilende Lichtschranke
  • Anschlüsse für 2 Lichtschranken, 2 Lichtgittersysteme, Radarpräsenzmelder sowie Schlupftür- und Schlaffseilschalter
  • Rampensteuerung für Vorschublippenbrücken mit 2- oder 3-Ventil-Aggregat und 8 Ventilversionen
  • Auto-Return, Anlaufverriegelung, Drehfeldprüfung/Phasenausfallerkennung, Shelter-Funktion sowie gegenseitige Freigaben und Verriegelungen
  • Anschlüsse für Innen-/Außenampeln, Radkeil, Anfahrsensor, Verladeleuchte oder Signalhorn und Sicherheitskreis
  • Versorgung externer Geräte: Rampenteil 24 V DC / 250 mA; Torsteuerung 24 V DC / 500 mA und 230 V AC / 1 A

Technische Daten

  • Artikelnummer: 193144
  • Ausführung: 400 V / 3~; bauseitiger Versorgungsbereich 180–440 V / 3~ / N / PE, 50/60 Hz
  • Maximale Leistung: Torsteuerung 2,2 kW; Rampensteuerung 2,2 kW
  • Maximaler Schaltstrom: Torsteuerung 8 A; Rampensteuerung 6,3 A
  • Stromaufnahme je Ventil: maximal 0,8 A
  • Steuerspannung / Betriebsart: 24 V DC / Totmann
  • Deckelbedienung: Heben, Vor, Zurück, Auto-Return und elektronischer 3-fach-Taster für das Tor
  • Hauptschalter / Netzstecker: 4-poliger Hauptschalter; roter 5-poliger CEE-Stecker; kein Not-Aus im Deckel
  • Gehäuse / Schutzart: CS-Maxi, IP65
  • Temperaturbereich: −10 bis +45 °C
  • Abmessungen (B × H × T): 260 × 550 × 245 mm

Lieferumfang

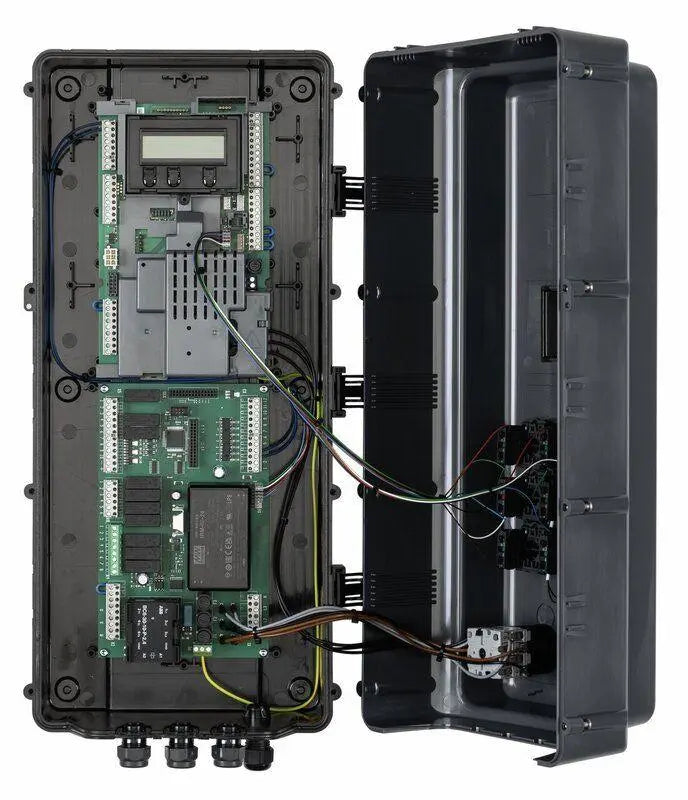

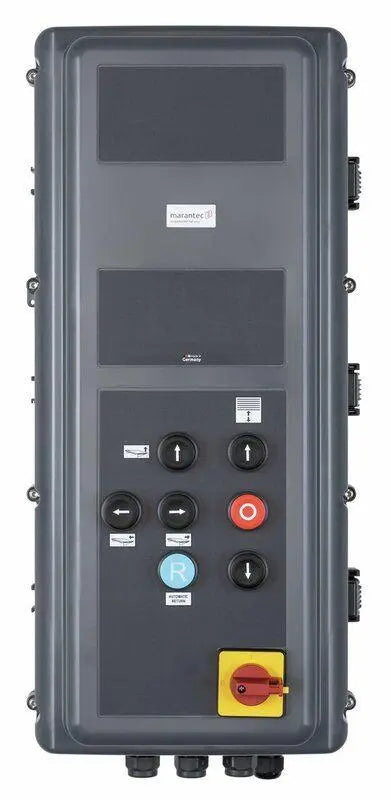

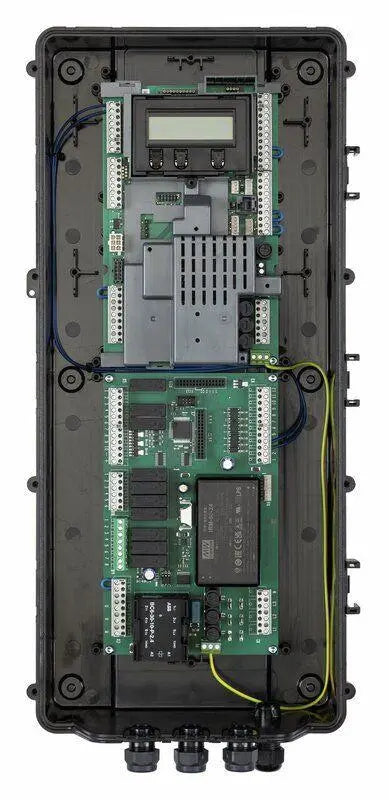

1 Kombisteuerung RS 301 V + CS 320 mit LC-Display im CS-Maxigehäuse, Deckeltasten, elektronischem 3-fach-Taster, 4-poligem Hauptschalter, 1.000 mm Netzleitung und rotem 5-poligem CEE-Stecker.

Brückenart, Ventilkonfiguration, Hydraulik- und Torantrieb, MEC-/AWG-Endlagen sowie alle Sicherheits-, Freigabe- und Verriegelungssignale müssen zur Gesamtanlage passen. Der Barcode wird im Kundentext nicht verwendet.
