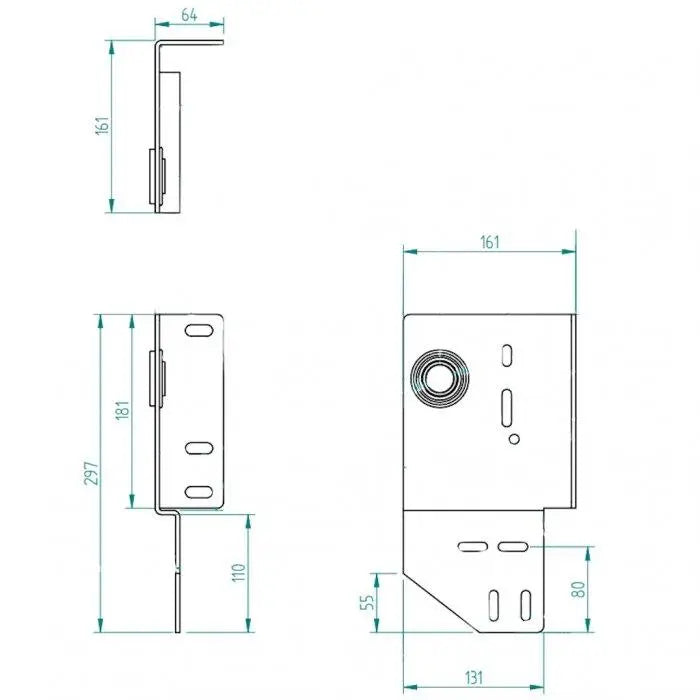

Lagerplatte geschlossen 161×297 mm | mit Lager | links | 15 mm Versatz | 1" Welle

Die geschlossene Lagerplatte 3284 (links) ist ein hochbelastbares Industriebauteil zur exakten Fixierung von C-Profilen. Mit integriertem Lager, 15-mm-Versatz und 4-mm-Stahlkonstruktion sorgt sie für präzise Führung und maximale Stabilität in Industrie- und Sektionaltoranlagen.

Technische Daten

Artikel-Nr.:
3284
Seite:
Links
Länge:
161 mm
Höhe:
297 mm
Material:
Verzinkter Stahl
Dicke:
4 mm
Wellentyp:
1" (25,4 mm)
Versatz:
15 mm
Herzmaß:
127 mm
Innendurchmesser Lager:
51,2 mm
Tiefe:
64 mm
Ausführung:
Geschlossen mit Lager
Gewicht:
1,72 kg
Einsatzbereich:
C-Profil-Führung, Sektionaltore, Industrietore

Vorteile & Eigenschaften

  • Mit integriertem Lager – sofort einsetzbar
  • 15 mm intelligenter Versatz → perfekte C-Profil-Ausrichtung
  • Linke Ausführung für klare Montageseite
  • 4-mm-Stahlkonstruktion für maximale Stabilität
  • Verzinkt → langlebiger & korrosionsbeständiger Oberflächenschutz
  • Sorgt für spielfreie Verbindung der Schienensysteme
  • Tormeister 24 steht für geprüfte Arbeitssicherheit & Industriequalität

Anwendung & Montage

Die Lagerplatte 3284 wird auf der linken Torseite verbaut und fixiert das C-Profil in optimaler Position. Das integrierte Lager sorgt für sichere, ruhige Führung der 1"-Welle und hält die gesamte Mechanik spielfrei.

Der 15-mm-Versatz stellt sicher, dass vertikale und horizontale Schienen exakt ausgerichtet werden – ein entscheidender Punkt für langlebigen und störungsfreien Torlauf.

Sicherheits-Hinweis: Lager- und Wellenarbeiten gehören zu den gefährlichsten Tätigkeiten an Toranlagen. Nur geschulte Fachkräfte dürfen diese Bauteile montieren. Hohe Vorspannkräfte = akute Unfallgefahr!

Praxisbeispiel

Bei einer Industrietoranlage wurde die linke Lagerplatte 3284 eingesetzt, um ein beschädigtes C-Profil zu ersetzen. Das neue Lager sorgte für deutlich ruhigeren Torlauf, bessere Schienenführung und längere Lebensdauer der Mechanik.

FAQ

Ist ein Lager integriert?

Ja, die Lagerplatte wird komplett mit verbautem Lager geliefert.

Warum genau 15 mm Versatz?

Damit das C-Profil exakt sitzt und Schienen perfekt fluchten – verhindert Verzug & Ruckeln.

Für welche Torseite?

Für die linke Torseite (von innen betrachtet).
