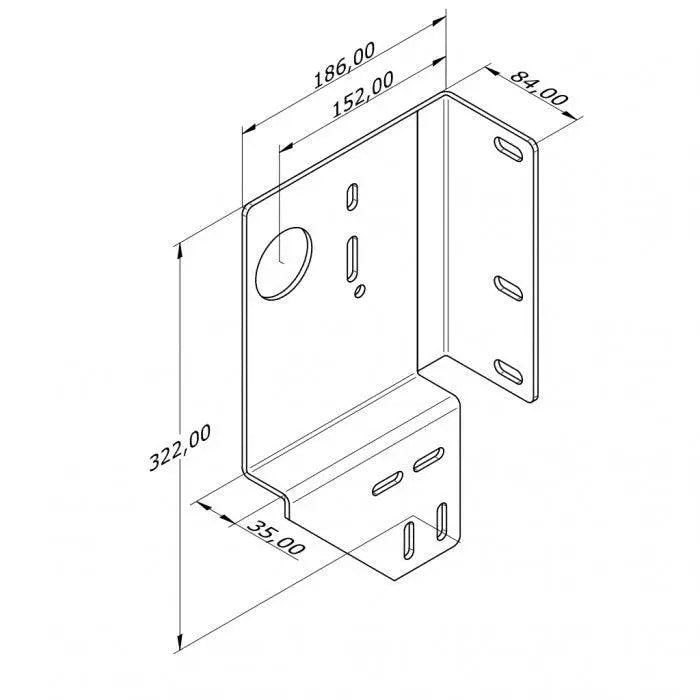

Lagerplatte geschlossen 332×186 mm | ohne Lager | links | 35 mm Versatz | Industrie

Die geschlossene Lagerplatte 3260 ist ein industrielles Heavy-Duty-Bauteil zur präzisen Fixierung von C-Profilen. Mit 35 mm intelligentem Versatz sorgt sie für eine stabile, kraftschlüssige Verbindung zwischen vertikalen und horizontalen Schienen. Passend als Unterbau für die Auflagekonsole Ref. 3261.

Technische Daten

Artikel-Nr.:
3260
Seite:
Links
Länge:
332 mm
Breite:
186 mm
Material:
Verzinkter Stahl
Dicke:
4 mm
Versatz:
35 mm
Herzmaß:
152 mm
Durchmesser Öffnung:
51,3 mm
Tiefe:
Gewicht:
2,0 kg
Ausführung:
Geschlossen, ohne Lager
Kompatibilität:
Kombinierbar mit Ref. 3261
Einsatzbereich:
Industrietore / Sektionaltore / C-Profil

Vorteile & Eigenschaften

  • Geschlossene Ausführung für maximale Stabilität
  • Mit 35 mm intelligentem Versatz zur exakten C-Profil-Ausrichtung
  • Linke Ausführung für klar definierte Einbaurichtung
  • Schwere 4-mm-Stahlkonstruktion, industrietauglich
  • Ohne Lager → flexibel für verschiedene Lagerarten
  • Verzinkt → extremer Korrosionsschutz
  • Kompatibel mit Sprint-Trägerkonsole Ref. 3261
  • Tormeister 24 steht für geprüfte Industriequalität & Arbeitssicherheit

Anwendung & Montage

Diese Lagerplatte wird zur stabilen Befestigung von C-Profilen in Industrieanlagen eingesetzt. Sie fixiert horizontale und vertikale Führungsschienen zuverlässig und bildet die Basis für das Federpaket-/Wellenauflagesystem in Kombination mit Ref. 3261.

Der 35-mm-Versatz ermöglicht eine saubere, spannungsfreie Ausrichtung im Torrahmen. Ideal für große und stark belastete Sektionaltore.

Sicherheits-Hinweis: Bei Arbeiten an Schienensystemen, C-Profilen und Lagerpunkten besteht hohe Verletzungsgefahr. Montage & Service dürfen nur von geschultem Fachpersonal ausgeführt werden. Strikte Sicherheitsmaßnahmen beachten!

Praxisbeispiel

In einem Industriebetrieb wurde die Lagerplatte 3260 eingesetzt, um ein verzogenes C-Profil im oberen Torbereich zu ersetzen. Durch den 35-mm-Versatz konnte die Führung exakt ausgerichtet werden, was den Torlauf spürbar verbesserte.

FAQ

Ist ein Lager enthalten?

Nein. Diese Version wird bewusst ohne Lager geliefert.

Warum 35 mm Versatz?

Der Versatz fixiert das C-Profil optimal und sorgt für eine feste, stabile Verbindung der Schienen.

Für welche Seite geeignet?

Für die linke Torseite (von innen betrachtet).

Jetzt Lagerplatte 3260 bestellen

Sichern Sie sich die geschlossene Lagerplatte 332×186 mm links – ohne Lager, verzinkt, perfekt für C-Profil-Führungssysteme.
