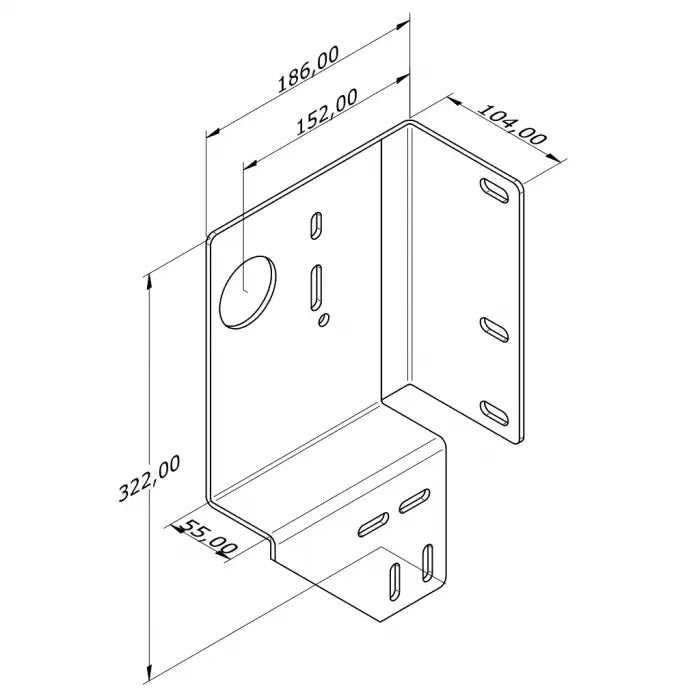

Lagerplatte geschlossen 322×186 mm | ohne Lager | links | 55 mm Versatz

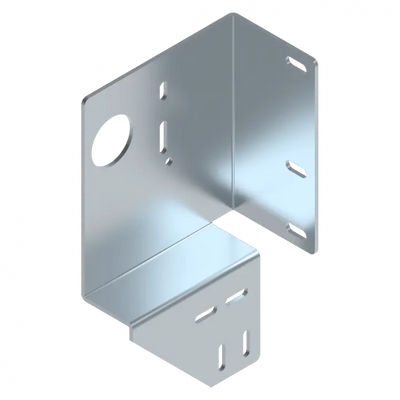

Die geschlossene Lagerplatte 3262 (links) ist ein industrielles Schwerlast-Bauteil zur exakten Fixierung von C-Profilen. Mit 55 mm intelligentem Versatz sorgt sie für maximale Stabilität und eine kraftschlüssige Verbindung zwischen horizontalen und vertikalen Führungsschienen. Ideal in Kombination mit Ref. 3263.

Technische Daten

Artikel-Nr.:
3262
Seite:
Links
Länge:
322 mm
Breite:
186 mm
Material:
Verzinkter Stahl
Dicke:
5 mm
Versatz:
55 mm
Herzmaß:
152 mm
Durchmesser Öffnung:
51,3 mm
Einsatzbereich:
Industrie-Sektionaltore / C-Profil-Konstruktionen
Gewicht:
2,0 kg
Ausführung:
Geschlossen, ohne Lager
Kompatibilität:
Zur Verwendung mit Ref. 3263

Vorteile & Eigenschaften

  • Geschlossene Heavy-Duty-Lagerplatte für industrielle Schienensysteme
  • 55-mm-Versatz → perfekte Ausrichtung der C-Profile
  • Massive 5-mm-Stahlkonstruktion → hohe Tragkraft & extreme Stabilität
  • Linke Ausführung für klare Montageorientierung
  • Verzinkte Oberfläche schützt zuverlässig vor Korrosion
  • Ideal für große, hochfrequent genutzte Sektionaltore
  • Kombinierbar mit der Auflagekonsole Ref. 3263
  • Tormeister 24 steht für geprüfte Qualität & Arbeitssicherheit

Anwendung & Montage

Die Lagerplatte 3262 wird zur Fixierung von C-Profilen im Bereich industrieller Sektionaltore eingesetzt. Der starke 55-mm-Versatz sorgt für eine kraftschlüssige Ausrichtung der Schienensysteme und verhindert Verzug im Torlauf.

Da diese Version ohne Lager geliefert wird, kann bei Bedarf ein passendes Lager separat montiert werden – maximale Flexibilität bei Reparaturen oder Sonderkonstruktionen.

Sicherheits-Hinweis: Arbeiten an Führungsschienen, C-Profilen und Wellenlagerpunkten dürfen ausschließlich durch geschultes Fachpersonal durchgeführt werden. Hohe Lasten & Vorspannkräfte → akutes Unfallrisiko!

Praxisbeispiel

In einer Logistikhalle wurde die verzogene linke Tragplatte durch die Lagerplatte 3262 ersetzt. Durch den 55-mm-Versatz war eine perfekte Neuausrichtung des Schienensystems möglich, wodurch der Torlauf ruhiger und der Verschleiß deutlich reduziert wurde.

FAQ

Ist ein Lager enthalten?

Nein. Diese Version wird bewusst ohne Lager geliefert.

Warum 55 mm Versatz?

Der Versatz ermöglicht eine perfekte, spannungsfreie Ausrichtung des C-Profils.

Für welche Seite geeignet?

Für die linke Seite der Toranlage.
