Produktdetails

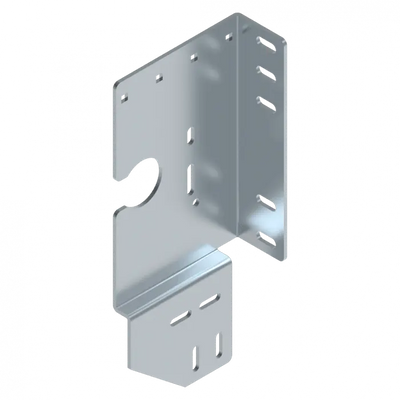

Lagerplatte geschlossen 161×364 mm | mit Lager | links | 15 mm Versatz

Die geschlossene Lagerplatte 3292 ist ein industrielles Hochlast-Bauteil zur präzisen Fixierung von C-Profilen in Sektionaltoranlagen. Mit integriertem Lager, 15-mm-Versatz und massiver, verzinkter 4-mm-Stahlkonstruktion garantiert sie maximale Stabilität.

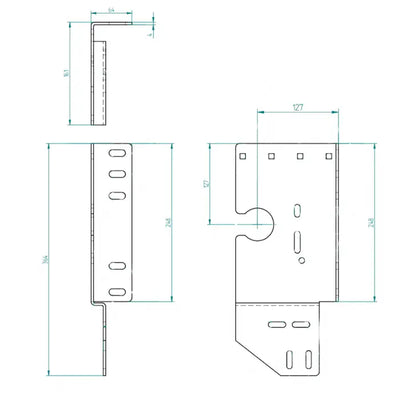

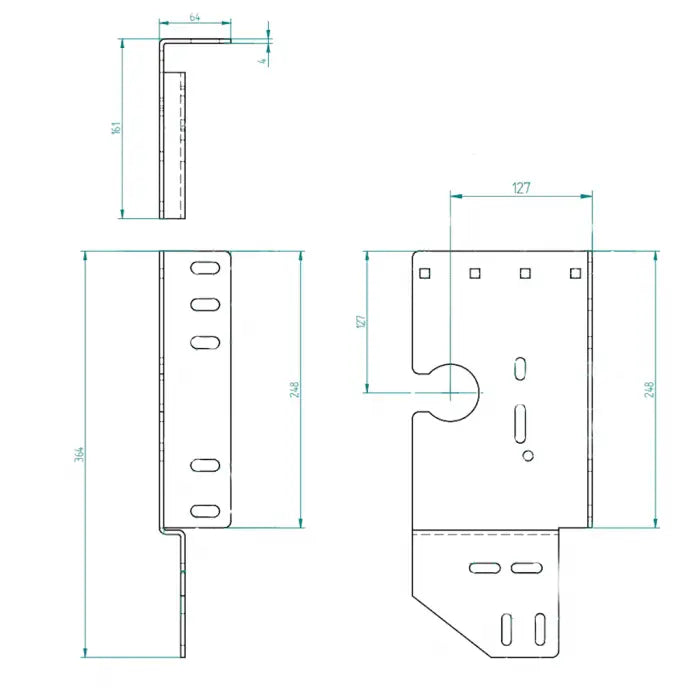

Technische Daten

Artikel-Nr.:
3292
Seite:
Links
Breite:
161 mm
Höhe:
364 mm
Material:
Verzinkter Stahl
Dicke:
4 mm
Versatz:
15 mm
Herzmaß:
127 mm
Durchmesser Öffnung:
51,2 mm
Tiefe:
64 mm
Wellenaufnahme:
1" (25,4 mm)
Ausführung:
Geschlossen mit integriertem Lager
Gewicht:
2,02 kg
Einsatzbereich:
Industrietore / Sektionaltore / C-Profil Führung

Vorteile & Eigenschaften

  • Integriertes Lager → sofort einsatzbereit & wartungsarm
  • 15-mm-Versatz für perfekte C-Profil-Fixierung
  • Linke Ausführung für klare, sichere Einbaurichtung
  • Massiver 4-mm-Stahl → hohe Tragkraft & Dauerfestigkeit
  • Verzinkt für maximalen Korrosionsschutz
  • Stellt kraftschlüssige Verbindung zwischen vertikalen und horizontalen Schienen her
  • Tormeister 24 setzt auf geprüfte Industriequalität & Arbeitssicherheit

Anwendung & Montage

Diese Lagerplatte wird zur stabilen Fixierung von C-Profilen in Industrie-Sektionaltoren eingesetzt. Dank des integrierten Lagers wird die Welle präzise geführt, vibrationsarm unterstützt und sicher gelagert.

Der 15-mm-Versatz gewährleistet eine korrekte Ausrichtung der Führungsschienen und verhindert Verwindungen im Schienenverlauf.

Sicherheits-Hinweis: Arbeiten an Lagerpunkten, Schienenführung und Wellenanlagen dürfen ausschließlich durch geschulte Fachkräfte erfolgen. Falsche Montage kann zu strukturellen Schäden und ernster Unfallgefahr führen.

Praxisbeispiel

In einem Logistikzentrum wurde die Lagerplatte 3292 als Ersatz für ein verzogenes C-Profil eingesetzt. Das neue Lager stabilisierte die komplette Führung und verlängerte die Lebensdauer der Toranlage deutlich.

FAQ

Ist das Lager bereits integriert?

Ja. Die Lagerplatte wird vollständig mit montiertem Lager geliefert.

Wofür steht der 15-mm-Versatz?

Er sorgt für die optimale Ausrichtung zwischen vertikalen und horizontalen Führungsschienen.

Für welche Seite ist die Platte geeignet?

Für die linke Seite (Torinnenseite betrachtet).
