Produktdetails

Technische Produktangaben

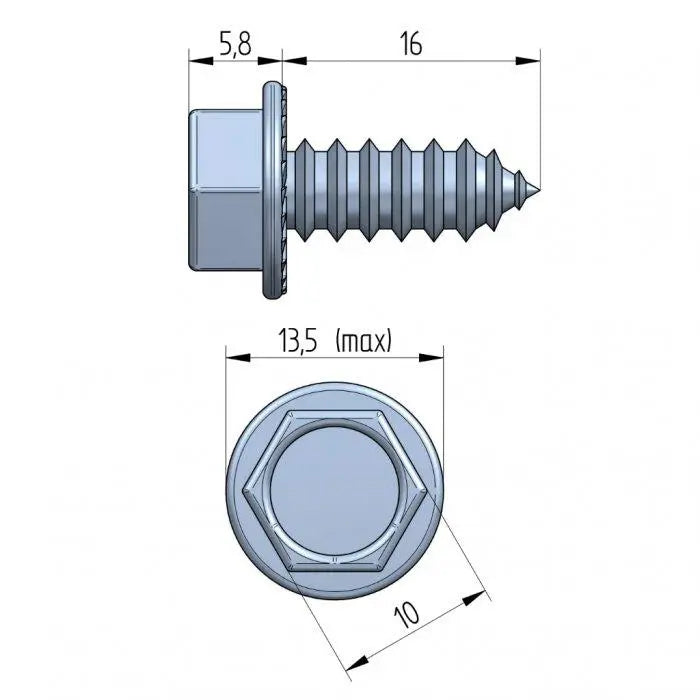

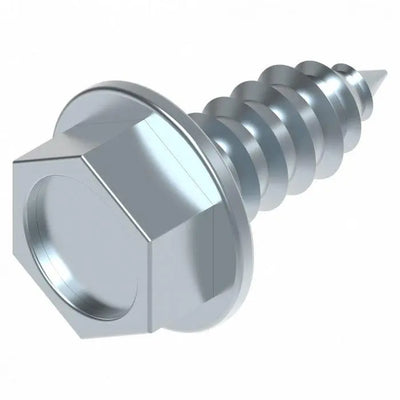

ConDoor Torx-30-Torschraube Ø 6,3 × 16 mm mit 10-mm-Kopf nach DIN 6928, Hersteller-Artikelnummer 3814.

Technische Daten

Einsatzbereich:
IND & RES
ERA-IND / ERA-RES:
ERA-IND & ERA-RES
Artikelnummer:
3814
Länge:
16 mm
Durchmesser:
6,3 mm
Kopfgröße:
10 mm
Antrieb:
Torx 30
Norm:
DIN 6928

Technische Einordnung

  • Ausführung aus verzinktem Stahl.
  • Maximal ausgewiesenes Drehmoment: 21 Nm.
  • Gewicht: 0,01 kg pro Stück.
  • Zur Scharnierbefestigung an 40-mm-Paneelen mit oder ohne Fingerklemmschutz.
  • Für Industrie- und Garagentore geführt.

Anwendung & Zuordnung

Artikel 3814 ist für die Befestigung von Scharnieren an 40 mm starken Paneelen mit oder ohne Fingerklemmschutz vorgesehen. Die Auswahl erfolgt anhand der konkreten Torblattkonstruktion und der zugehörigen Montageunterlagen.

Drehmoment:
21 Nm ist der ausgewiesene Maximalwert. Ein allgemeiner empfohlener Drehmomentbereich ist für diesen Artikel nicht angegeben.

Dokumentierte Systemverwendung

Die 16-mm-Schraube ist in den Torblatt-Montageschritten des ConDoor-Systems TS100 dokumentiert. Dort wird sie konstruktionsabhängig von der 25-mm-Ausführung unterschieden.

FAQ – Häufige Fragen

Ist die 25-mm-Ausführung technisch austauschbar?

Nein. Die Montagezeichnungen unterscheiden je nach Konstruktion zwischen Artikel 3814 mit 16 mm und Artikel 3812 mit 25 mm Länge.

Unterscheiden sich die Shopvarianten technisch?

Nein. Alle aktiven Varianten führen die SKU 3814 und unterscheiden sich ausschließlich durch die Mengen 100, 500, 1.000 oder 3.000 Stück.

Ist eine Außenbereichsfreigabe ausgewiesen?

Nein. Die verzinkte Ausführung ist belegt; eine gesonderte Außenbereichs- oder Korrosivitätsfreigabe ist nicht angegeben.

Technische Zuordnung

Für die Auswahl sind Durchmesser 6,3 mm, Länge 16 mm, Torx 30, Kopfgröße 10 mm und die konkrete Torblattkonstruktion maßgeblich.
