Drehtorantrieb mit Gelenkarm: Wann Gelenkarm besser ist als Linearantrieb
Wenn der Pfosten zu breit ist, der Montagepunkt ungünstig sitzt oder der Linearantrieb einfach nicht sauber zur Einfahrt passt, ist nicht das Tor das Problem. Dann ist meist nur der falsche Antriebstyp gewählt.
Inhalt dieser Seite ↓
- Warum Standard-Linearantriebe oft scheitern
- Die häufigsten Fehlentscheidungen
- Wann Gelenkarm wirklich die bessere Lösung ist
- Ihre Vorteile im Alltag
- Praxisbeispiel aus Einfahrt & Hof
- Welche Lösung passt zu welcher Situation?
- Dieses Zubehör sollten Sie direkt mitdenken
- Technische Details einfach erklärt
- Einwände ehrlich beantwortet
- FAQ
Warum ein Linearantrieb an manchen Toren einfach nicht sauber passt
Viele kaufen zuerst nach Hersteller, Kraft oder Preis. Und merken erst nachher: Der eigentliche Engpass war nie der Motor. Es war die Geometrie.
Breite gemauerte Pfosten, ungünstige A- und B-Maße, wenig Montagefläche oder ein Torband, das weit zurückliegt – genau hier geraten klassische Linear-Antriebe schnell unter Spannung.
Breite Pfosten
Je breiter oder gemauerter der Pfosten, desto schwieriger wird es oft für einen Standard-Linearantrieb.
Wenig Montagefläche
Wenn die Einbausituation eng oder ungünstig ist, braucht die Anlage nicht mehr Kraft – sondern den passenderen Hebel.
Unruhiger Lauf
Wenn das Tor unter Spannung öffnet oder der Winkel nicht sauber erreicht wird, ist das oft ein Bauform-Problem, kein reines Motorproblem.
Genau an diesem Punkt kommt der Gelenkarmantrieb ins Spiel.
Die 6 häufigsten Fehler bei der Wahl zwischen Gelenkarm und Linear
Fehler 1: Linearantrieb einfach trotzdem montieren
Nur weil ein Standardantrieb günstiger oder bekannter ist, heißt das nicht, dass er geometrisch die beste Wahl ist.
Fehler 2: Gelenkarm als Sonderlösung für alles sehen
Auch das ist falsch. Gelenkarm ist nicht automatisch besser – sondern dann richtig, wenn Pfosten, Fläche und Hebel es verlangen.
Fehler 3: Nur auf Torgewicht schauen
Gerade bei Gelenkarm-Lösungen entscheiden oft Montagepunkt, Pfostenmaß und A-/B-Geometrie mehr als nur die Kilogramm-Angabe.
Fehler 4: Öffnungswinkel ignorieren
Nicht jede pfostenfreundliche Lösung bringt automatisch den größten Winkel. Genau das sollte vor dem Kauf klar sein.
Fehler 5: Gelenkarm mit „Kompromiss“ verwechseln
Bei der richtigen Einbausituation ist Gelenkarm keine Notlösung. Er ist die technisch sauberere Lösung.
Fehler 6: Zubehör nicht mitdenken
Lichtschranke, Handsender, Codetaster oder Fingerscanner machen aus einer mechanisch passenden Anlage erst eine wirklich alltagstaugliche Lösung.
Wann ein Gelenkarmantrieb wirklich die bessere Wahl ist
Ein Gelenkarmantrieb ist besonders stark, wenn die Einbausituation nicht nach Standard schreit.
Für breite oder gemauerte Pfosten

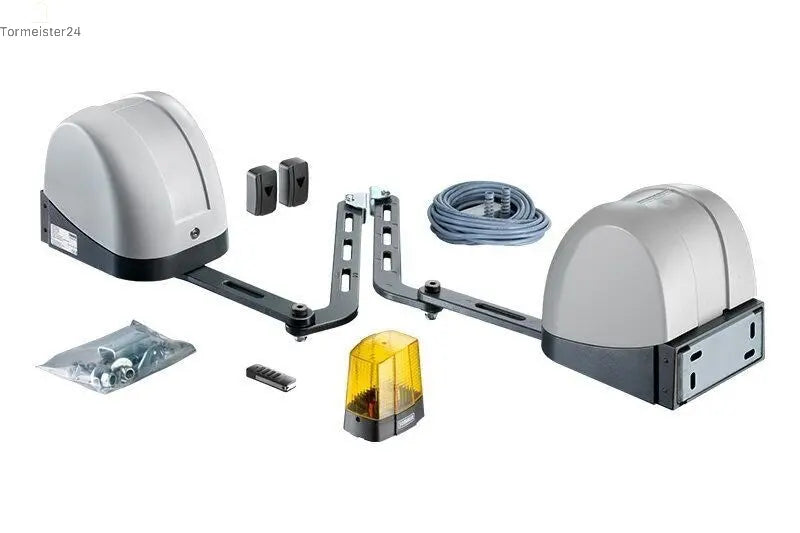

Wenn Standardmaße nicht sauber passen, ist der SOMMER twist AM Master eine starke 1-flügelige Lösung.
Für 2-flügelige Tore mit problematischen Pfosten
Wenn beide Flügel sauber trotz schwieriger Geometrie laufen sollen, ist das twist AM Set 2-flügelig oft die passendere Richtung.
Für schmale Säulen mit wenig Montagefläche
Wenn wenig Platz vorhanden ist, aber ein flexibler Arm besser zur Situation passt, ist der Marantec Gelenkarmantrieb für Drehtore bis 2,3 m sehr interessant.
Für kompakte 2-flügelige Gelenkarm-Lösungen
Wenn Sie direkt ein abgestimmtes Set suchen, ist das Marantec Gelenkarmantrieb-Set 2-flügelig ein sauberer Einstieg.
Wenn eher langer Hub statt klassischem Gelenkarm nötig ist
Manchmal ist nicht Gelenkarm, sondern ein längerer Bewegungshub die bessere Antwort. Dann lohnt sich der Blick auf den SOMMER twist 200 EL.
Wenn Standard-Geometrie vorliegt
Dann ist ein klassischer Linearantrieb oft die einfachere und wirtschaftlichere Lösung. Prüfen Sie in diesem Fall lieber zuerst den Tormeister24-Bestellguide.
Was Gelenkarm im Alltag wirklich bringt
Wenn Gelenkarm die richtige Bauform ist, merkt man das nicht an der Theorie. Sondern bei jeder Torbewegung.
Ruhigerer Lauf
Das Tor arbeitet entspannter, statt sichtbar unter Spannung zu öffnen.
Sauberere Montage
Die Anlage wirkt nicht improvisiert, sondern passend zur echten Einbausituation ausgewählt.
Weniger Nacharbeit
Wenn die Bauform direkt stimmt, sparen Sie spätere Korrekturen und unnötige Umbauten.
Besseres Gesamtgefühl
Ein Tor, das geometrisch sauber läuft, wirkt sofort hochwertiger und professioneller.
Praxisbeispiel: Das Tor war nicht zu schwer – der Pfosten war das eigentliche Problem
Ein typischer Fall: Das Tor selbst liegt im normalen Bereich. Länge und Gewicht wirken auf dem Papier unkritisch. Also wird ein Standard-Linearantrieb geplant.
Erst bei der Montage zeigt sich: Der Pfosten ist tief gemauert, das Torband sitzt weit zurück und der ideale Montagepunkt liegt genau dort, wo der Standardantrieb sich nicht mehr sauber entfalten kann.
Die falsche Reaktion
Den Standardantrieb trotzdem irgendwie montieren und hoffen, dass es schon funktioniert.
Die bessere Reaktion
Einsehen, dass nicht das Tor „schwierig“, sondern die Bauform des Antriebs falsch gewählt war.
Das Ergebnis
Mit passendem Gelenkarm läuft das Tor ruhiger, sauberer und deutlich überzeugender.
Welche Lösung passt zu welcher Situation?
| Ihre Situation | Empfohlene Lösung | Direktlink |
|---|---|---|
| 1-flügeliges Tor mit großen oder gemauerten Pfosten | SOMMER twist AM Master | twist AM Master ansehen |
| 2-flügeliges Tor mit schwieriger Pfostengeometrie | SOMMER twist AM Set 2-flügelig | twist AM Set ansehen |
| Schmale Säule oder wenig Montagefläche | Marantec Gelenkarmantrieb bis 2,3 m | Marantec Gelenkarmantrieb ansehen |
| Kompaktes 2-flügeliges Set mit Gelenkarm gesucht | Marantec Gelenkarmantrieb-Set 2-flügelig | Marantec Gelenkarm-Set ansehen |
| Extra langer Hub statt klassischem Gelenkarm sinnvoll | SOMMER twist 200 EL | twist 200 EL ansehen |
| Sie sind unsicher, ob Gelenkarm oder Linear besser passt | A-/B-Maß und Pfosten zuerst prüfen |
A-/B-Maß-Guide ansehen Pfosten-Ratgeber ansehen |
| Unsichtbare Premium-Optik statt sichtbarem Arm | Unterflur-Drehtorantrieb prüfen | Unterflur-Ratgeber ansehen |
Dieses Zubehör sollten Sie direkt mitdenken
Ein mechanisch passender Gelenkarm ist die Basis. Alltagstauglich wird die Anlage aber erst mit der richtigen Bedienung und Sicherheitslogik.
Handsender
Die klassische Lösung für komfortables Öffnen direkt aus dem Fahrzeug.
Codetaster
Ideal, wenn mehrere Nutzer ohne zusätzlichen Handsender durch das Tor sollen.
Fingerscanner
Komfortable Premium-Lösung für Zugang ohne Schlüssel und ohne Funkhandsender.
Technische Details – einfach erklärt
Gelenkarm verändert den Hebel
Statt linear zu ziehen oder zu drücken, arbeitet die Armgeometrie anders mit dem Tor und dem Montagepunkt zusammen.
Große A-Maße sind ein Warnsignal
Wenn der Scharnierabstand und der mögliche Montagepunkt ungünstig liegen, ist Gelenkarm oft die bessere Antwort.
Nicht jede Arm-Lösung bringt automatisch den größten Winkel
Darum sollte nicht nur die Bauform, sondern immer auch der tatsächlich benötigte Öffnungswinkel geprüft werden.
Langer Hub ist nicht dasselbe wie Gelenkarm
Manchmal ist ein langhubiger Linearantrieb die passendere Lösung als ein klassischer Gelenkarm. Genau deshalb muss die Geometrie zuerst bewertet werden.
Die beste Lösung ist nicht automatisch die komplexeste
Wenn Ihr Tor geometrisch sauber standardfähig ist, bleibt ein normaler Linear-Antrieb oft die einfachere und wirtschaftlichere Wahl.
Einwände ehrlich beantwortet
„Gelenkarm ist doch sicher teurer.“
Vielleicht im ersten Schritt. Aber teuer wird vor allem die falsche Lösung, die später nicht sauber läuft oder nachgerüstet werden muss.
„Mein Tor ist nicht so schwer, also reicht Standard.“
Gewicht ist nicht alles. Gerade Pfosten und Hebel entscheiden oft stärker über die richtige Bauform.
„Kann ich das nicht einfach selbst entscheiden?“
Manchmal schon. Sobald aber gemauerte Pfosten, ungünstige A-/B-Maße oder knappe Öffnungswinkel dazukommen, spart eine kurze Fachprüfung fast immer Geld.
„Ist Gelenkarm nur für breite Pfosten?“
Nicht nur. Je nach System kann Gelenkarm auch dann sinnvoll sein, wenn wenig Montagefläche vorhanden ist oder ein flexibler Arm mechanisch sauberer passt.
„Brauche ich dafür wirklich Zubehör?“
Wenn Sie schon bei der Mechanik passend auswählen, sollten Sie Bedienung und Sicherheit nicht an einer anderen Stelle abspecken.
FAQ: Drehtorantrieb mit Gelenkarm
Wann ist ein Gelenkarmantrieb besser als ein Linearantrieb?
Vor allem dann, wenn Pfosten, Scharnierlage oder A-/B-Maße für einen Standard-Linearantrieb ungünstig sind und die Anlage mechanisch sauberer über einen Arm geführt werden sollte.
Ist Gelenkarm nur für breite gemauerte Pfosten gedacht?
Nicht nur. Je nach System ist Gelenkarm auch bei wenig Montagefläche oder speziellen Säulen- und Torgeometrien sinnvoll.
Was ist der Unterschied zwischen Gelenkarm und langem Hub?
Ein Gelenkarm arbeitet mit einer anderen Hebelgeometrie. Ein langhubiger Antrieb bleibt grundsätzlich linear, bietet aber mehr Bewegungsspielraum. Beides löst unterschiedliche Probleme.
Welcher Gelenkarmantrieb passt bei Tormeister24?
Typische Kandidaten sind SOMMER twist AM Master / Set und die Marantec Gelenkarm-Lösungen bis 2,3 m – je nach Torart, Pfosten und Flügelzahl.
Kann ein Gelenkarmantrieb auch leise laufen?
Ja. Wenn Geometrie und Produktklasse passen, wirkt ein Gelenkarm oft deutlich ruhiger als eine falsch erzwungene Standardlösung.
Brauche ich bei Gelenkarm trotzdem eine Lichtschranke?
Sehr oft ja. Die Lichtschranke gehört zur sauberen Sicherheitslogik der Toranlage und sollte direkt mitgeplant werden.
Kann Tormeister24 sagen, ob Gelenkarm oder Linear besser ist?
Ja. Mit Fotos, Pfostenmaßen und einer kurzen Beschreibung der Einbausituation lässt sich das meist sehr gut einschätzen.
Nicht den stärksten Antrieb kaufen. Den passendsten.
Wenn Ihr Tor an Pfosten, Hebeln oder Montagepunkten kein Standardfall ist, wählen Sie jetzt nicht blind irgendeinen Linearantrieb. Wählen Sie die Bauform, die wirklich zu Ihrer Einfahrt passt.
