Spiralkabel am Industrietor defekt? Warum das Tor nur noch im Totmannbetrieb fährt
Wenn ein Sektionaltor oder Industrietor plötzlich stoppt, nur noch mit gedrücktem Taster fährt oder die Schließkante nicht erkannt wird, liegt die Ursache oft nicht am Antrieb – sondern am Spiralkabel, der Torblatt-Anschlussdose oder der Verbindung zur Sicherheitseinrichtung.
Inhalt dieser Seite ↓
- Warum das Spiralkabel so wichtig ist
- Typische Fehlerbilder am Tor
- Häufige Fehlkäufe bei Spiralkabeln
- Die richtige Lösung: Kabel, Dose und Sicherheit gemeinsam prüfen
- Welches Spiralkabel passt?
- Praxisbeispiel aus der Halle
- Technische Details einfach erklärt
- Zubehör direkt mitdenken
- FAQ zu Spiralkabeln am Industrietor

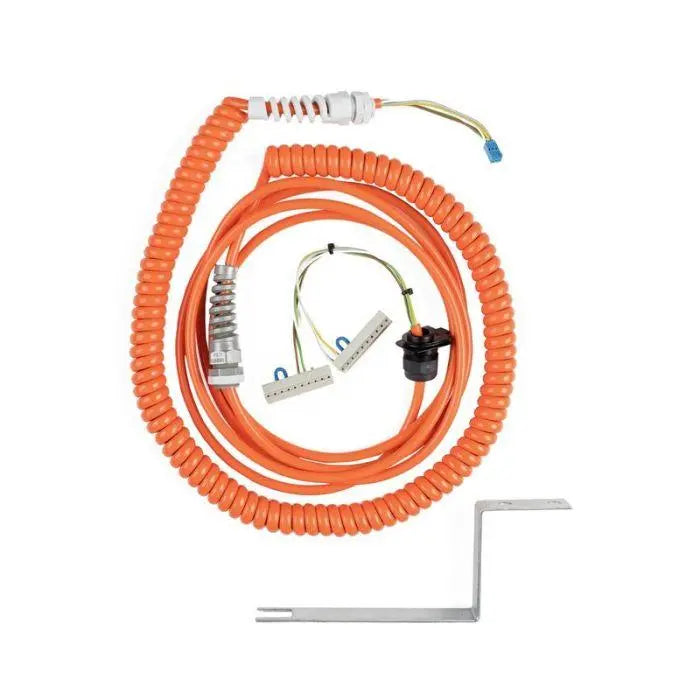

Das Spiralkabel ist die bewegliche Verbindung zwischen Torblatt und Steuerung
Bei vielen Industrie- und Sektionaltoren sitzt die Sicherheitstechnik am beweglichen Torblatt. Dazu gehören zum Beispiel Optosensoren, Kontaktleisten, Druckwellensysteme, Schlaffseilschalter oder Schlupftürkontakte.
Diese Signale müssen zuverlässig zur Torsteuerung gelangen. Genau dafür ist das Spiralkabel da.
Es bewegt sich bei jedem Torlauf mit. Es zieht sich auseinander, geht wieder zusammen, hängt frei im Bewegungsbereich und überträgt trotzdem sicherheitsrelevante Signale.
Wenn dieses Kabel beschädigt, zu kurz, zu lang, falsch geführt oder intern gebrochen ist, wirkt oft die ganze Toranlage defekt.
Typische Symptome: So zeigt sich ein defektes Spiralkabel
Ein Spiralkabel fällt selten sofort komplett aus. Häufig beginnt es mit sporadischen Störungen, die schwer zu greifen sind.
Tor fährt nur im Totmannbetrieb
Die Steuerung vertraut dem Sicherheitssignal nicht mehr. Automatikfahrt wird gesperrt.
Fehler tritt nur manchmal auf
Bei Kabelbruch im Inneren kann der Fehler nur bei bestimmter Torstellung oder Bewegung auftreten.
Tor stoppt kurz vor dem Boden
Die Schließkantensicherung wird nicht sauber erkannt oder löst scheinbar ohne Hindernis aus.
Optosensor wird verdächtigt
Oft wird zuerst der Sensor getauscht. Wenn das Kabel defekt ist, bleibt der Fehler bestehen.
Der entscheidende Punkt: Ein beschädigtes Spiralkabel kann wie ein defekter Sensor, eine defekte Schließkante oder eine defekte Steuerung wirken. Deshalb lohnt sich eine saubere Prüfung.
Die häufigsten Fehler beim Kauf eines Spiralkabels
Ein Spiralkabel muss zur Torhöhe, Steuerung, Anschlussdose und Sicherheitseinrichtung passen. Nur „irgendein 5-adriges Kabel“ reicht nicht.
| Fehler | Was passiert? | Bessere Lösung |
|---|---|---|
| Zu kurze Länge wählen | Das Kabel wird bei geöffnetem Tor stark gezogen und bricht schneller. | Torhöhe und maximale Auszugslänge korrekt prüfen. |
| Zu lange Länge wählen | Das Kabel hängt durch, verheddert sich oder scheuert im Torbereich. | Länge passend zur Torhöhe wählen und Halterung sauber setzen. |
| 5 × 0,25 mm² und 5 × 0,5 mm² verwechseln | Querschnitt und Anwendung passen nicht zur vorhandenen Anlage. | Altes Kabel und Produktdaten genau vergleichen. |
| Steckbar und konventionell verwechseln | Das Kabel passt nicht zur Torblatt-Anschlussdose oder Steuerung. | Stecker, Klemmen und Anschlussdose vorher fotografieren. |
| Halterung vergessen | Das Spiralkabel hängt ungünstig und kann sich verheddern. | Passende Halterung für Spiralkabel direkt mitprüfen. |
| Nur das Kabel tauschen | Der Fehler bleibt, wenn Anschlussdose, Optosensor oder Schließkante defekt sind. | Spiralkabel, Anschlussdose und Sicherheitseinrichtung gemeinsam prüfen. |
Die richtige Lösung: Spiralkabel, Torblatt-Anschlussdose und Schließkante zusammen denken
Wenn ein Industrietor Sicherheitsfehler meldet, ist selten nur ein Bauteil zu betrachten.
Das Signal entsteht an der Schließkante oder am Sensor. Es läuft über Anschlussdose, Spiralkabel und Steuerung. Wenn irgendwo in dieser Kette ein Problem sitzt, blockiert die Anlage.
Deshalb ist die beste Lösung: nicht blind tauschen, sondern die Verbindungskette sauber prüfen.
1. Schließkante prüfen
Ist die Kontaktleiste beschädigt? Sitzen Optosensoren sauber? Ist das Gummiprofil in Ordnung?
2. Anschlussdose prüfen
Sind Feuchtigkeit, lose Klemmen, gebrochene Buchsen oder beschädigte Platinen sichtbar?
3. Spiralkabel prüfen
Gibt es Knicke, Scheuerstellen, Zugbelastung, Bruchstellen oder sporadische Ausfälle?
4. Steuerung prüfen
Wird OSE, 8,2 kΩ oder ein anderer Sicherheitskreis korrekt ausgewertet?
Ihr Tor meldet Sicherheitsfehler oder fährt nur noch im Totmannbetrieb?
Prüfen Sie Spiralkabel, Anschlussdose und Schließkantensicherung direkt gemeinsam.
Spiralkabel & Anschlussdosen ansehenSchließkantensicherung ansehen
Fachberatung anfragen
Welches Spiralkabel passt zu Ihrem Industrietor?
Die folgende Übersicht hilft bei der schnellen Vorauswahl. Entscheidend sind Torhöhe, Antriebstyp, Anschlussdose, Stecker und Sicherheitssystem.
| Situation | Empfohlene Lösung | Warum passend? | Direkt ansehen |
|---|---|---|---|
| Kleinere Torhöhen mit Marantec-Torblatt-Anschlussdose | Marantec Spiralkabel 5 × 0,25 mm² – 1,6 m | Mit Stecker für Torblatt-Anschlussdose und Wendellänge 800–3.200 mm. | 1,6-m-Kabel ansehen |
| Mittelgroße Toranlagen mit 5 × 0,25 mm² | Marantec Spiralkabel 5 × 0,25 mm² – 3 m | Geeignet, wenn mehr Leitungslänge zur Steuerung benötigt wird. | 3-m-Kabel ansehen |
| Längere Leitung zur Steuerung nötig | Marantec Spiralkabel 5 × 0,25 mm² – 5 m | Für größere Kabelwege zwischen Steuerung und Torblatt-Anschlussdose. | 5-m-Kabel ansehen |
| Marantec-Anlage mit höherem Aderquerschnitt | Marantec Spiralkabel 5 × 0,5 mm² – 3 m | Für Anwendungen, bei denen 5 × 0,5 mm² benötigt wird. | 5 × 0,5 mm² ansehen |
| Pro-Line CND1, mittlere Torhöhe | Pro-Line CND1 Spiralkabel 3 m | Für OPTO-Sensoren / Kontaktleiste inklusive Widerstand und mittlere Torhöhen. | Pro-Line 3 m ansehen |
| Pro-Line CND1, hohe Tore | Pro-Line CND1 Spiralkabel 5 m | Komplettset mit 2 Anschlussdosen, 5-m-Spiralkabel und Halterung für hohe Tore. | Pro-Line 5 m ansehen |
| Spiralkabel hängt ungünstig oder verheddert sich | Pro-Line Bügel / Halterung für Spiralkabel | Halterung zur sicheren Führung des Spiralkabels im Torlauf. | Halterung ansehen |
| Anschlussdose OSE / 8,2 kΩ muss ersetzt werden | Marantec Torblatt-Anschlussdose OSE/8,2 kΩ | Mit Eingängen für Kontaktleisten, Optosensoren, Schlaffseilschalter und Schlupftürkontakte. | Anschlussdose ansehen |
Praxisbeispiel: Das Tor fährt nur noch mit gedrücktem Taster
Ein Lagerbetrieb nutzt ein Industrie-Sektionaltor am Warenausgang. Das Tor öffnet normal, aber beim Schließen funktioniert die Automatik nicht mehr. Nur mit gedrücktem Taster fährt es langsam zu.
Der erste Verdacht: Optosensor defekt. Danach wird die Schließkante verdächtigt. Doch der Fehler tritt nur manchmal auf – vor allem, wenn das Tor in einer bestimmten Position steht.
Bei der Prüfung zeigt sich: Das Spiralkabel ist an einer Stelle geknickt und hat intern einen Wackelkontakt. Je nach Torstellung wird das Sicherheitssignal unterbrochen.
Nach dem Austausch des passenden Spiralkabels und der sauberen Führung über eine Halterung arbeitet die Schließkantensicherung wieder zuverlässig. Die Automatikfahrt ist wieder möglich.
Vorher
Totmannbetrieb, sporadischer Sicherheitsfehler, unnötige Fehlersuche an Sensor und Steuerung.
Nachher
Passendes Spiralkabel, stabile Signalübertragung, sichere Schließkante und zuverlässiger Torbetrieb.
Technische Details einfach erklärt
Bei Spiralkabeln wirken viele Angaben klein. In der Praxis entscheiden sie darüber, ob das Kabel passt oder wieder Probleme verursacht.
| Begriff | Was bedeutet das? | Warum wichtig? |
|---|---|---|
| Aderanzahl | Zum Beispiel 5 Adern im Kabel. | Die vorhandene Sicherheitstechnik braucht die passende Anzahl an Leitungen. |
| Aderquerschnitt | Zum Beispiel 0,25 mm² oder 0,5 mm². | Muss zur Anwendung, Steuerung und vorhandenen Verdrahtung passen. |
| Wendellänge | Der Arbeitsbereich, in dem das Spiralkabel ein- und auszieht. | Zu kurz belastet das Kabel. Zu lang führt zu Durchhängen und Scheuern. |
| Steckbar | Kabel besitzt passende Stecker für Anschlussdose oder Steuerung. | Reduziert Anschlussaufwand und vermeidet Klemmenfehler. |
| Konventionell | Kabel wird direkt über Klemmen angeschlossen. | Wichtig bei älteren oder klassisch verdrahteten Anlagen. |
| Torblatt-Anschlussdose | Übergabepunkt für Sicherheitssignale auf dem beweglichen Torblatt. | Hier laufen Schließkante, Schlupftürkontakt, Schlaffseilschalter und Spiralkabel zusammen. |
| OSE | Optische Sicherheitseinrichtung. | Wichtig bei Optosensor-Schließkantensicherungen. |
| 8,2 kΩ | Widerstandsauswertung bei Kontaktleisten oder Sicherheitskreisen. | Die Steuerung muss genau diese Auswertung unterstützen. |
Wann reicht ein neues Spiralkabel – und wann brauchen Sie mehr?
Ein neues Spiralkabel ist oft die richtige Lösung. Aber es sollte nicht blind getauscht werden.
Spiralkabel reicht
Wenn sichtbare Knicke, Brüche, Scheuerstellen oder ein messbarer Kabelbruch vorliegen.
Anschlussdose nötig
Wenn Feuchtigkeit, gebrochene Buchsen, lose Klemmen oder Platinenprobleme sichtbar sind.
Optosensor nötig
Wenn Sender oder Empfänger der Schließkante selbst defekt oder verschmutzt sind.
Steuerung prüfen
Wenn Kabel und Sensor korrekt arbeiten, aber die Steuerung das Signal nicht auswertet.
Einwände vor dem Kauf – klar beantwortet
„Das Kabel sieht doch noch gut aus.“
Ein innerer Kabelbruch ist von außen oft nicht sichtbar. Besonders sporadische Fehler deuten darauf hin.
„Ich tausche erst den Optosensor.“
Kann richtig sein. Wenn das Signal aber über ein beschädigtes Spiralkabel läuft, bleibt der Fehler bestehen.
„Ein längeres Kabel ist sicher besser.“
Nicht automatisch. Zu langes Kabel hängt, scheuert oder kann sich verheddern.
„Konventionell oder steckbar ist egal.“
Nein. Anschlussdose und Steuerung bestimmen, welche Anschlussart passt.
„Wir klemmen das schnell selbst um.“
Bei sicherheitsrelevanten Anschlüssen kann ein Fehler die Torfunktion und Sicherheit beeinträchtigen.
„Das machen wir später.“
Jeder Tag mit Totmannbetrieb kostet Zeit und zeigt: Die Sicherheitskette arbeitet nicht sauber.
Zubehör direkt mitdenken: Die Verbindungskette muss komplett funktionieren
Ein Spiralkabel ist nur ein Teil des Sicherheitskreises. Wenn Sie es prüfen, sollten Sie angrenzende Bauteile direkt mit kontrollieren.
Torblatt-Anschlussdosen
Der Übergabepunkt für Optosensor, Kontaktleiste, Schlaffseilschalter und Schlupftürkontakt.
Anschlussdose ansehen
Optosensoren
Wichtig für die optische Schließkantensicherung an Sektional- und Industrietoren.
Optosensoren ansehen
Kontaktleisten
Elektrische Sicherheitskontaktleisten für überwachte Schließkanten.
8,2-kΩ-Kontaktleiste ansehen
Druckwellensysteme
Alternative Sicherheitslösung für bestimmte Sektionaltore und Bestandsanlagen.
ForcePSE DW Kit ansehen
Torsteuerungen
Wenn die Auswertung von OSE, 8,2 kΩ oder Sicherheitskreisen nicht mehr zuverlässig ist.
Torsteuerungen ansehen
Lichtschranken
Zusätzliche Hinderniserkennung im Torbereich.
Lichtschranken ansehen
Warum Tormeister24 für Spiralkabel die richtige Wahl ist
Bei Spiralkabeln zählt Passgenauigkeit. Ein falsches Kabel verursacht weiter Sicherheitsfehler, Montageprobleme und Ausfallzeiten.
Tormeister24 ist Fachhandel für Tore, Antriebe, Steuerungen, Sicherheitstechnik und Ersatzteile. Genau das ist bei Spiralkabeln wichtig: Kabel, Anschlussdose, Schließkante und Steuerung müssen zusammenpassen.
Passende Auswahl
Marantec, Pro-Line, Universal, Anschlussdosen, Halterungen und Verbindungskabel in einer Produktwelt.
Fachberatung statt Fehlkauf
Mit Foto von Kabel, Anschlussdose und Steuerung lässt sich die passende Lösung schnell eingrenzen.
Sicherheitskette im Blick
Nicht nur Kabel tauschen, sondern Schließkante, Dose, Sensor und Steuerung gemeinsam verstehen.
Ihre Kaufentscheidung in 5 Schritten
So finden Sie schnell das passende Spiralkabel oder Anschlusszubehör:
1. Fehlerbild prüfen
Totmannbetrieb, sporadischer Fehler, Stopp kurz vor Boden oder Sicherheitsmeldung?
2. Torhöhe aufnehmen
Die Torhöhe entscheidet über passende Kabel- und Wendellänge.
3. Anschlussart bestimmen
Steckbar oder konventionell? Stecker, Klemmen und Anschlussdose fotografieren.
4. Sicherheitssystem klären
OSE, 8,2 kΩ, Druckwelle, Optosensor oder Kontaktleiste?
5. Passende Lösung bestellen
Starten Sie in Spiralkabel & Anschlussdosen oder senden Sie Fotos zur Fachberatung.
FAQ: Spiralkabel am Industrietor
Wofür braucht ein Industrietor ein Spiralkabel?
Das Spiralkabel überträgt Signale vom beweglichen Torblatt zur Steuerung. Dazu gehören häufig Schließkantensicherung, Optosensoren, Kontaktleisten, Schlupftürkontakte oder Schlaffseilschalter.
Woran erkenne ich ein defektes Spiralkabel?
Typische Anzeichen sind Totmannbetrieb, sporadische Sicherheitsfehler, Stopp kurz vor dem Boden, Fehler abhängig von der Torposition oder sichtbare Knicke und Scheuerstellen.
Kann ein defektes Spiralkabel wie ein defekter Optosensor wirken?
Ja. Wenn das Signal des Optosensors über ein beschädigtes Kabel läuft, kann die Steuerung den Sensor nicht zuverlässig erkennen.
Welche Länge brauche ich?
Das hängt von Torhöhe, Kabelweg, Montagepunkt und maximaler Auszugslänge ab. Ein zu kurzes Kabel wird belastet, ein zu langes Kabel kann hängen oder scheuern.
Was ist der Unterschied zwischen 5 × 0,25 mm² und 5 × 0,5 mm²?
Das ist der Aderquerschnitt. Er muss zur vorhandenen Anlage, Steuerung und Anwendung passen. Vergleichen Sie deshalb immer das alte Kabel und die Produktdaten.
Was bedeutet steckbares Spiralkabel?
Ein steckbares Spiralkabel besitzt passende Steckverbindungen für Torblatt-Anschlussdose oder Steuerung. Das reduziert Anschlussaufwand und hilft, Verdrahtungsfehler zu vermeiden.
Wann brauche ich eine Torblatt-Anschlussdose?
Wenn die Sicherheitssignale auf dem Torblatt sauber gesammelt und über Spiralkabel zur Steuerung geführt werden müssen. Besonders relevant bei OSE, 8,2 kΩ, Schlaffseilschalter oder Schlupftürkontakt.
Kann ich das Spiralkabel selbst tauschen?
Bei sicherheitsrelevanten Toranlagen sollte der Austausch fachgerecht erfolgen. Falsche Verdrahtung kann Sicherheitsfunktionen und Torbetrieb beeinträchtigen.
Welche Produkte sollte ich zusätzlich prüfen?
Prüfen Sie Torblatt-Anschlussdose, Optosensor, Kontaktleiste, Druckwellensystem, Lichtschranke, Torsteuerung und Halterung für das Spiralkabel.
Wie vermeide ich einen Fehlkauf?
Fotografieren Sie altes Spiralkabel, Stecker, Anschlussdose, Steuerung, Schließkante und Typenschild. Notieren Sie Torhöhe, Sicherheitssystem und Anschlussart. Bei Unsicherheit an Tormeister24 senden.
Tor fährt nur noch im Totmannbetrieb? Prüfen Sie das Spiralkabel.
Finden Sie das passende Spiralkabel, die richtige Torblatt-Anschlussdose und sinnvolles Zubehör für Ihre Schließkantensicherung.
Spiralkabel kaufenPro-Line CND1 5 m ansehen
Torblatt-Anschlussdose ansehen
Fachberatung anfragen
