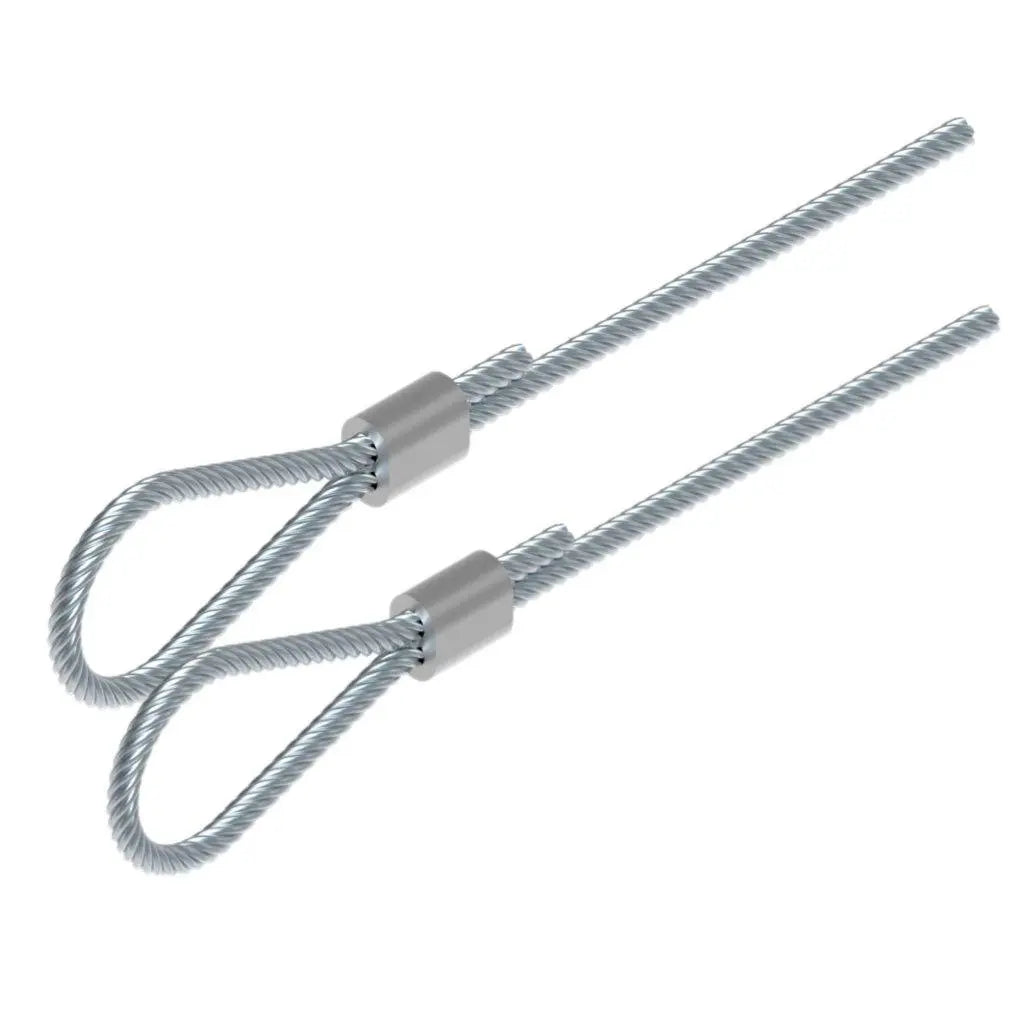

Warum Drahtseile am Sektionaltor wichtiger sind, als viele denken

Das Drahtseil am Sektionaltor gehört zu den Bauteilen, die oft erst beachtet werden, wenn es schon zu spät ist. Solange das Tor öffnet und schließt, schaut kaum jemand hin. Erst wenn das Tor schief hängt, knackt, ruckelt oder ein Seil ausfranst, wird klar: Hier arbeitet ein sicherheitsrelevantes Verschleißteil.

Drahtseile verbinden das Torblatt mit dem Gewichtsausgleich. Je nach Toranlage laufen sie über Seiltrommeln, Umlenkrollen oder Beschläge und sorgen dafür, dass das Tor kontrolliert bewegt werden kann. Wenn ein Seil beschädigt ist, stimmt der Kraftverlauf nicht mehr sauber. Das Tor kann schief laufen, verkanten oder andere Bauteile überlasten.

Typische Warnzeichen sind:

• einzelne gebrochene Drähte am Seil
• sichtbare Roststellen oder Korrosion
• Knicke, Quetschungen oder aufgeweitete Litzen
• schief hängendes Torblatt
• ungleichmäßiges Aufwickeln auf der Seiltrommel
• ruckelnder, lauter oder schwergängiger Torlauf
• Tor bleibt beim Öffnen oder Schließen hängen

Passende Ersatzseile finden Sie bei Tormeister24 in der Kategorie Drahtseile für Sektionaltore.

Warum reißen Drahtseile am Sektionaltor?

Ein Drahtseil reißt selten ohne Vorzeichen. Meist gibt es vorher Verschleiß, falsche Spannung, schlechte Seilführung, Korrosion oder ein mechanisches Problem an der Toranlage. Das Seil ist dann nur das Bauteil, an dem der Schaden sichtbar wird.

Auch äußere Einflüsse spielen eine Rolle. Feuchtigkeit, Streusalz, Schmutz, aggressive Umgebungsluft oder fehlende Wartung können die Lebensdauer deutlich verkürzen. Besonders in Gewerbebetrieben mit hoher Taktzahl lohnt sich deshalb eine regelmäßige Sichtprüfung.

Typische Fehler aus der Praxis

Fehler 1: Nur ein gerissenes Seil ersetzen

Wenn ein Drahtseil gerissen ist, sollte nicht automatisch nur dieses eine Seil betrachtet werden. Oft ist das zweite Seil ähnlich alt und ähnlich belastet. Außerdem muss geklärt werden, warum das Seil beschädigt wurde. Sonst tritt der Schaden wieder auf.

Fehler 2: Seil nach Augenmaß bestellen

„Sieht ungefähr gleich aus“ reicht bei Drahtseilen nicht. Wichtig sind Länge, Durchmesser, Endausführung, Beschlagart, Seiltrommel, Tortyp und Einbausituation. Ein falsches Seil kann nicht sauber laufen oder passt mechanisch nicht zur Anlage.

Fehler 3: Tor trotz ausgefranstem Seil weiter nutzen

Ein paar gebrochene Drähte wirken harmlos. Sind sie aber sichtbar, ist das Seil bereits geschädigt. Wer weiterfährt, riskiert Folgeschäden an Seiltrommel, Führung, Rollen, Federsystem oder Torblatt.

Fehler 4: Federn und Seile getrennt betrachten

Drahtseile und Federn arbeiten zusammen. Wenn die Federkraft nicht stimmt, wird das Seil falsch belastet. Umgekehrt kann ein beschädigtes Seil den Torlauf verändern und die Federtechnik zusätzlich beanspruchen.

Fehler 5: Seile ohne Fachkenntnis demontieren

Das ist gefährlich. An Federn und Seilen können hohe Spannungen wirken. Wer ohne Sicherung, Werkzeug und Fachkenntnis arbeitet, riskiert Verletzungen und Schäden an der Toranlage.

Wenn neben dem Seil auch der Gewichtsausgleich auffällig ist, prüfen Sie zusätzlich Torsionsfedern und Zugfedern für Sektionaltore.

Technische Erklärung: Welche Aufgabe hat das Drahtseil am Sektionaltor?

Ein Sektionaltor besteht aus mehreren waagerechten Sektionen, die über Scharniere verbunden sind. Das Torblatt läuft seitlich in Führungsschienen. Damit sich das schwere Torblatt leicht bewegen lässt, arbeitet die Anlage mit einem Gewichtsausgleich – meist über Torsionsfedern oder Zugfedern.

Das Drahtseil ist dabei die Verbindung zwischen Torblatt, Beschlag und Feder- beziehungsweise Trommelsystem. Es überträgt Kräfte, hält das Torblatt im System und sorgt dafür, dass die Bewegung kontrolliert bleibt.

So arbeitet das System vereinfacht

• Das Torblatt wird über Laufrollen in der Führung geführt.
• Drahtseile sind am unteren Torbereich oder an passenden Haltern befestigt.
• Die Seile laufen über Trommeln oder Umlenkpunkte.
• Federn gleichen einen großen Teil des Torgewichts aus.
• Der Antrieb oder die Handbedienung muss dadurch deutlich weniger Kraft aufbringen.

Wenn ein Teil dieses Systems nicht sauber arbeitet, bekommen andere Teile mehr Last. Ein schwergängiges Tor belastet Seile, Rollen, Federn, Scharniere und Antrieb. Deshalb sollte bei beschädigten Drahtseilen immer das gesamte Lauf- und Ausgleichssystem betrachtet werden.

Welche Bauteile sollten mitgeprüft werden?

Bei Seilschäden lohnt sich der Blick auf diese Komponenten:

• Seiltrommel und Wickelbild
• untere Seilbefestigung und Bodenkonsole
• Laufrollen und Rollenhalter
• Scharniere und Verbindungspunkte
• Führungsschienen und Umlenkpunkte
• Torsionsfedern oder Zugfedern
• Schlaffseilschalter bei kraftbetätigten Anlagen

Passende Ersatzteile finden Sie bei Tormeister24 unter anderem in den Kategorien kugelgelagerte Laufrollen für Sektionaltore, Rollenhalter und Scharniere sowie Schlaffseilschalter für Toranlagen.

Was bedeuten Normen und Prüfpflichten in der Praxis?

Bei Drahtseilen geht es nicht nur um Funktion, sondern auch um mechanische Sicherheit. Die mechanischen Anforderungen an Tore werden unter anderem durch Normen wie EN 12604 beschrieben. Für Einbau, Nutzung, Wartung und Reparatur sind Herstellerangaben und technische Dokumentation entscheidend.

Für Betreiber heißt das praktisch: Wenn ein Tor gewerblich genutzt wird, muss es sicher betrieben und regelmäßig geprüft werden. Beschädigte Tragmittel wie Drahtseile dürfen nicht ignoriert werden. Ein sichtbarer Seilschaden ist ein klares Signal, die Anlage außerplanmäßig zu kontrollieren.

Für Monteure heißt das: Nicht nur das Seil tauschen, sondern Ursache prüfen. Ist die Seiltrommel beschädigt? Wickelt das Seil korrekt auf? Sind Rollen ausgeschlagen? Ist die Federspannung plausibel? Gibt es Hinweise auf Schlaffseil?

Für Einkäufer heißt das: Das richtige Ersatzseil muss zur Anlage passen. Ein günstiges, aber falsches Seil verursacht Nacharbeit, Stillstand und im schlimmsten Fall ein Sicherheitsproblem.

Die passende Lösung: So finden Sie das richtige Drahtseil für Ihr Sektionaltor

Bei Drahtseilen zählt Genauigkeit. Je besser die Angaben, desto schneller lässt sich das passende Ersatzteil finden.

Diese Angaben helfen bei der Ersatzteil-Auswahl

• Hersteller der Toranlage
• Tortyp und Baujahr, falls vorhanden
• Torbreite und Torhöhe
• Art des Gewichtsausgleichs: Torsionsfeder oder Zugfeder
• Seildurchmesser
• Gesamtlänge des Drahtseils
• Endausführung: Kausche, Pressklemme, Haken, Kugel, Gewindestück oder Spezialaufnahme
• Fotos von Seiltrommel, Befestigung unten und beschädigter Stelle
• Angabe, ob linkes oder rechtes Seil betroffen ist
• Fehlerbild: schiefer Lauf, Seil abgesprungen, Seilbruch, Geräusche oder Schlaffseil

Wenn Sie diese Daten haben, können Sie direkt die Kategorie Drahtseile für Sektionaltore prüfen. Wenn die Anlage älter ist oder Sonderbeschläge verbaut sind, ist eine Anfrage meist der schnellere Weg.

Vergleich & Entscheidungshilfe: Wann reicht ein Drahtseil – und wann braucht es mehr?

Die folgende Tabelle hilft bei der ersten Einordnung. Sie ersetzt keine fachgerechte Prüfung, zeigt aber, welche Bauteile bei welchen Symptomen mitgedacht werden sollten.

Praxisbeispiel: Sektionaltor hängt schief und das Seil ist ausgefranst

Ein typischer Fall aus der Praxis: Ein Sektionaltor in einer Werkstatt läuft seit Wochen lauter als sonst. Beim Öffnen zieht eine Seite leicht nach. Der Betreiber sieht am seitlichen Drahtseil einzelne gebrochene Drähte, nutzt das Tor aber weiter, weil es noch funktioniert.

Nach kurzer Zeit springt das Seil von der Trommel. Das Tor bleibt schief stehen. Jetzt ist nicht mehr nur das Seil betroffen. Auch die Seiltrommel, die Laufrollen und die untere Seilbefestigung müssen kontrolliert werden.

Die saubere Lösung: Tor sichern, Seile prüfen, beide Seiten vergleichen, Laufrollen und Rollenhalter kontrollieren, Federanlage bewerten und passende Ersatzseile montieren. Erst danach wird der Torlauf eingestellt und geprüft.

Das Ergebnis: Das Tor läuft wieder gleichmäßig, die Belastung verteilt sich sauber und der Betreiber vermeidet Folgeschäden an Federn, Beschlägen und Antrieb.

Einwände aus der Praxis – und die klare Antwort

„Das Seil hat nur ein paar gebrochene Drähte. Geht das noch?“

Nein, das sollte ernst genommen werden. Sichtbar gebrochene Drähte zeigen, dass das Seil bereits geschädigt ist. Die Anlage sollte geprüft und das Seil bei Bedarf ersetzt werden.

„Kann ich das Drahtseil selbst tauschen?“

Bei Sektionaltoren wirken hohe Kräfte auf Seile und Federn. Ohne Fachkenntnis, Sicherung und passendes Werkzeug ist das gefährlich. Besonders bei Torsionsfedern gehört der Austausch in fachkundige Hände.

„Reicht es, nur ein Seil zu tauschen?“

Das hängt vom Zustand der Anlage ab. Wenn beide Seile gleich alt sind, kann ein paarweiser Austausch sinnvoll sein. Wichtig ist außerdem, die Ursache des Schadens zu finden.

„Warum ist das richtige Seil so wichtig?“

Weil Länge, Durchmesser, Endstücke und Seilführung zur Toranlage passen müssen. Ein falsches Drahtseil kann sich schlecht aufwickeln, falsch spannen oder mechanisch nicht passen.

„Was mache ich, wenn ich keine Teilenummer finde?“

Dann helfen Fotos, Maße und technische Angaben. Fotografieren Sie Seilenden, Seiltrommel, Befestigung unten, Torbreite, Torhöhe und Typenschild. Damit kann Tormeister24 schneller helfen.

Klare Handlungsempfehlung

Wenn ein Drahtseil am Sektionaltor beschädigt ist, sollten Sie nicht warten, bis es reißt. Seilschäden sind ein Warnsignal. Je früher Sie reagieren, desto geringer ist das Risiko für Folgeschäden, Stillstand und gefährliche Situationen.

Gehen Sie strukturiert vor:

• Tor nicht weiter unnötig betreiben, wenn das Seil sichtbar beschädigt ist.
• Tor gegen unkontrollierte Bewegung sichern lassen.
• Seil, Trommel, Befestigungen, Laufrollen und Federn prüfen.
• Seildaten sauber aufnehmen: Länge, Durchmesser, Endausführung und Einbaulage.
• Passendes Ersatzseil auswählen.
• Nach dem Austausch Torlauf, Spannung und Sicherheitseinrichtungen prüfen.

Gerade bei gewerblich genutzten Toren zahlt sich schnelles Handeln aus. Ein rechtzeitig getauschtes Drahtseil ist deutlich günstiger als ein Ausfall im laufenden Betrieb, ein verkantetes Tor oder zusätzliche Schäden an Beschlägen und Federn.
