Mittelscharnier am Sektionaltor defekt?
Wenn das Tor knarzt, einzelne Paneele wackeln oder ein Scharnier gebrochen ist, brauchen Sie nicht irgendein Ersatzteil – sondern das passende Mittelscharnier für Paneeltyp, Lochbild und Fingerschutz.
Scharniere & Rollenhalter ansehenInhalt dieser Seite ↓
- Warum ein defektes Mittelscharnier kritisch ist
- Typische Fehler beim Kauf
- Die Lösung: Paneeltyp und Lochbild erkennen
- Welches Mittelscharnier passt?
- Symptome richtig deuten
- Praxisbeispiel aus der Halle
- Technische Details einfach erklärt
- Zubehör direkt mitprüfen
- Einwände ehrlich beantwortet
- Häufige Fragen
Ein gebrochenes Scharnier ist nicht nur laut. Es schwächt das ganze Torblatt.
Ein Sektionaltor besteht aus mehreren Paneelen. Damit diese Paneele beim Öffnen und Schließen sauber durch die Führung laufen, müssen sie stabil miteinander verbunden sein.

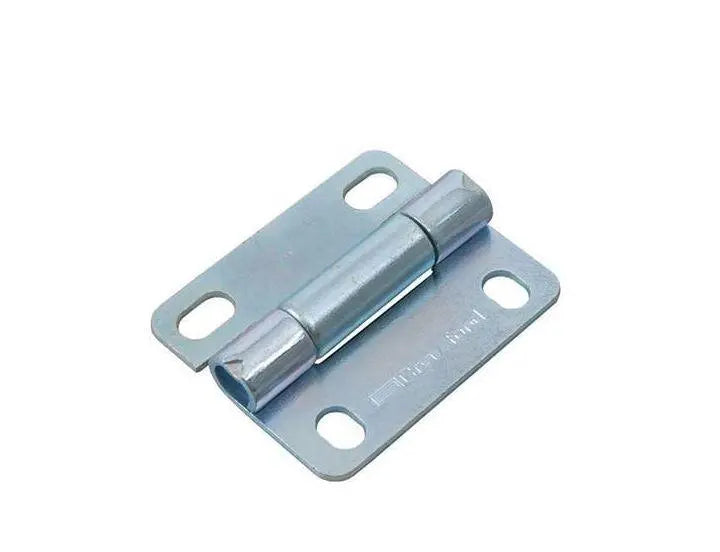

Genau dafür sind Mittelscharniere da. Sie verbinden die Sektionen in der Mitte, halten das Torblatt in Form und sorgen dafür, dass sich die Paneele gleichmäßig bewegen.
Wenn ein Mittelscharnier ausreißt, verbiegt oder bricht, arbeitet das Torblatt nicht mehr sauber. Das Tor knarzt, wackelt, hängt schief oder belastet Rollen, Schienen, Antrieb und Federn unnötig.
Die häufigsten Fehler beim Kauf von Mittelscharnieren
Viele Kunden bestellen ein Scharnier nach Foto. Das wirkt schnell. Führt aber oft zum falschen Teil.
Fehler 1: Fingerschutz übersehen
Ein Scharnier für Fingerschutzpaneele passt nicht automatisch zu traditionellen Paneelen ohne Fingerschutz. Die Bauform muss zum Paneelprofil passen.
Fehler 2: Lochabstand nicht messen
Der Lochabstand entscheidet, ob das Scharnier sauber auf die vorhandenen Befestigungspunkte passt. Wer schätzt, riskiert Nacharbeit oder Fehlkauf.
Fehler 3: Hersteller verwechseln
Hörmann, Novoferm, Crawford, Kingspan, Hoesch, Epco oder Tecsedo – ähnlich aussehende Scharniere können technisch unterschiedlich sein.
Fehler 4: Schrauben weiterverwenden
Wenn alte Schrauben ausgeleiert, rostig oder überdreht sind, hält das neue Scharnier nicht zuverlässig. Befestigung immer mitprüfen.
Die Lösung: Mittelscharnier nach Paneeltyp auswählen
Die wichtigste Frage lautet nicht: „Welches Scharnier sieht ähnlich aus?“ Die wichtigste Frage lautet: Welches Paneel- und Beschlagsystem ist verbaut?
Prüfen Sie: Hat das Tor Fingerschutzpaneele? Gibt es eine Schlupftür? Welcher Hersteller ist verbaut? Wie groß ist der Lochabstand? Ist das Scharnier traditionell, mit Nocken, mit Langlöchern oder mit erhöhter Klappe?
Für Kingspan ST1V
Passend für Kingspan ST1V Fingerschutzpaneele mit 45 mm Herzmaß – ideal, wenn genau dieses Paneelsystem verbaut ist.
Kingspan ST1V ansehenFür Hoesch ST3V / KIRigato
Die richtige Richtung für Hoesch ST3V und Italpannelli KIRigato Fingerschutzpaneele.
ST3V / KIRigato ansehenFür Schlupftür-Paneele
Wenn eine integrierte Schlupftür vorhanden ist, kann ein Scharnier mit erhöhter Klappe nötig sein.
Schlupftür-Ausführung ansehenFür traditionelle Paneele
Wenn kein Fingerschutzsystem vorhanden ist, brauchen Sie ein Scharnier für traditionelle Paneele ohne Fingerschutz.
Ohne Fingerschutz ansehenWelches Mittelscharnier passt? Die schnelle Entscheidungstabelle
Diese Tabelle hilft bei der Vorauswahl. Für die finale Bestellung zählen immer Hersteller, Paneeltyp, Lochabstand, Bauform und Zustand der Befestigungspunkte.
| Situation am Sektionaltor | Empfohlene Lösung | Warum diese Wahl? |
|---|---|---|
| Kingspan ST1V Fingerschutzpaneel verbaut | Mittelscharnier Kingspan ST1V | Passend für ST1V-Fingerschutzpaneele mit 45 mm Herzmaß. |
| Hoesch ST3V oder Italpannelli KIRigato Paneel | Mittelscharnier Hoesch ST3V / KIRigato | Passende verzinkte Scharnierlösung für diese Fingerschutzpaneele. |
| ST3V-Paneel mit integrierter Schlupftür | Mittelscharnier ST3V mit erhöhter Klappe | Die erhöhte Klappe ist wichtig, wenn die Schlupftür-Ausführung mehr Aufbau benötigt. |
| Epco ST9V oder Italpannelli APZ Rigato | Mittelscharnier ST9V mit Nocken & Langlöchern | Nocken und Langlöcher helfen bei Positionierung und Feineinstellung. |
| Epco / Tecsedo / Kingspan / Metecno Fingerschutzpaneele | Mittelscharnier 3227 für Fingerschutzpaneele | Universellere Lösung für passende Fingerschutzpaneele mit 45 mm Herzmaß. |
| Traditionelles Paneel ohne Fingerschutz | Mittelscharnier 3212 ohne Fingerschutz | Passend für traditionelle Paneele ohne integriertes Fingerschutzsystem. |
| Hörmann Sektionaltor mit passender Scharnieraufnahme | Hörmann Mittelscharnier | Richtige Richtung, wenn ein passendes Hörmann-System vorliegt. |
| Novoferm Sektionaltor | Novoferm Mittelscharnier | Passend für Novoferm Industrie- und Privattore, wenn Lochbild und Ausführung stimmen. |
| Crawford / Assa Abloy Sektionaltor | Mittelscharnier Crawford / Assa Abloy | Robuste Industriescharnier-Lösung für passende Crawford- und Assa-Abloy-Tore. |
| Schraubenpunkte müssen erneuert werden | Scharnier-Schraube 6,3 × 35 mm | Wichtig, wenn alte Schrauben verschlissen, ausgerissen oder nicht mehr sicher sind. |
Symptome richtig deuten: Scharnier defekt oder anderes Problem?
Ein defektes Mittelscharnier zeigt sich oft deutlich. Trotzdem sollte die komplette Torbewegung betrachtet werden.
Tor knarzt zwischen den Sektionen
Häufig sind Scharniere, Schraubenpunkte oder Paneelverbindungen verschlissen. Ein einzelnes defektes Scharnier kann mehrere Sektionen belasten.
Scharniere prüfenEine Sektion wackelt
Dann können Mittelscharnier, Seitenscharnier, Rollenhalter oder Schraubpunkte betroffen sein. Nicht nur das lauteste Teil tauschen.
Hörmann-Scharnier prüfenTor klemmt in der Kurve
Wenn das Tor im Bogen schwer läuft, sollten Scharniere, Laufrollen, Toprollenhalter und Schienenführung gemeinsam geprüft werden.
Laufrollen ansehenSchrauben sind ausgerissen
Dann reicht ein neues Scharnier allein oft nicht. Befestigung, Paneelzustand und passende Scharnier-Schrauben mitprüfen.
Scharnier-Schrauben ansehenPraxisbeispiel: Das Tor knarzt – und plötzlich hängt eine Sektion schief
Ein typischer Fall: In einer Werkstatt läuft das Sektionaltor seit Wochen lauter als sonst. Erst knarzt es nur. Dann wackelt eine Sektion leicht. Schließlich bricht ein Mittelscharnier an der Befestigung aus.
Die schnelle Vermutung: „Da reicht irgendein neues Scharnier.“
Die bessere Lösung: Altes Scharnier ausbauen, Paneeltyp prüfen, Lochabstand messen, Fingerschutz erkennen und die Befestigungspunkte kontrollieren. Bei einem Tor mit Schlupftür wird zusätzlich geprüft, ob eine erhöhte Klappe nötig ist.
So wird nicht nur das sichtbare Teil ersetzt, sondern die Ursache sauber behoben. Das Tor läuft wieder ruhiger, die Paneele werden stabil verbunden und die Laufrollen werden entlastet.
Technische Details – einfach erklärt
Bei Mittelscharnieren entscheiden wenige Punkte darüber, ob das Ersatzteil passt oder nicht.
| Merkmal | Was es bedeutet | Warum es wichtig ist |
|---|---|---|
| Fingerschutz | Paneelprofil schützt vor Einklemmen zwischen den Sektionen. | Das Scharnier muss zur speziellen Paneelgeometrie passen. |
| Ohne Fingerschutz | Traditionelles Paneel ohne spezielles Fingerschutzprofil. | Benötigt andere Scharnierform als Fingerschutzpaneele. |
| Herzmaß / Lochabstand | Abstand der Befestigungspunkte. | Entscheidet, ob das Scharnier auf vorhandene Bohrungen passt. |
| Nocken | Positionierhilfen am Scharnier. | Erleichtern saubere Montage und verhindern Verrutschen. |
| Langlöcher | Verstellbare Befestigungspunkte. | Ermöglichen Feineinstellung beim Ausrichten. |
| Erhöhte Klappe | Spezielle Bauform für bestimmte Schlupftürbereiche. | Wichtig, wenn ein normales Scharnier dort nicht sauber passt. |
| Material | Meist verzinkter Stahl. | Schützt gegen Korrosion und hält täglicher Belastung stand. |
| Schrauben | Befestigung am Torblatt. | Falsche oder alte Schrauben schwächen die ganze Verbindung. |
Warum Fingerschutz entscheidend ist
Fingerschutzpaneele haben eine andere Profilform als traditionelle Paneele. Das Scharnier muss diese Bewegung sauber mitmachen. Ein falsches Scharnier kann klemmen, schief sitzen oder die Paneele beschädigen.
Warum das Herzmaß nicht geschätzt werden darf
Wenn der Lochabstand nicht stimmt, sitzt das Scharnier nicht sauber. Dann entstehen Spannung, schlechte Führung und unnötiger Verschleiß.
Warum Schlupftür-Scharniere anders sein können
Bei integrierter Schlupftür ist der Aufbau oft anders. Eine erhöhte Klappe kann nötig sein, damit die Verbindung trotz Türbereich sauber funktioniert.
Warum Schrauben so wichtig sind
Ein neues Scharnier hält nur so gut wie seine Befestigung. Wenn alte Schrauben überdreht oder die Paneelaufnahme beschädigt ist, muss die Befestigung fachgerecht erneuert werden.
Zubehör direkt mitprüfen: Ein Scharnier arbeitet nie allein
Wenn ein Mittelscharnier defekt ist, lohnt sich der Blick auf angrenzende Bauteile. So vermeiden Sie die zweite Bestellung.
| Zubehör / Kategorie | Wann sinnvoll? | Direktlink |
|---|---|---|
| Scharnier-Schrauben | Wenn alte Schrauben beschädigt, rostig oder ausgeleiert sind. | Schrauben ansehen |
| Laufrollen | Wenn das Tor ruckelt, quietscht oder schwer durch die Schiene läuft. | Laufrollen ansehen |
| Rollenhalter | Wenn die Rolle Spiel hat oder seitlich nicht sauber geführt wird. | Rollenhalter ansehen |
| Toprollenhalter | Wenn das Tor oben nicht sauber anliegt oder in der Kurve klemmt. | Toprollenhalter ansehen |
| Bodenkonsolen | Wenn das Tor unten schief läuft oder die untere Führung Spiel hat. | Bodenkonsolen ansehen |
| Drahtseile | Wenn das Tor hängt, einseitig zieht oder Seilspannung ungleich wirkt. | Drahtseile ansehen |
| Beschlags-Sets | Wenn mehrere Scharniere, Rollen und Halter an einer Sektion verschlissen sind. | Beschlags-Set ansehen |
| Fachberatung | Wenn Hersteller, Paneeltyp oder Lochbild unklar sind. | Kontakt aufnehmen |
Empfohlene Produktwege bei Tormeister24
Je genauer Sie das alte Scharnier identifizieren, desto schneller finden Sie das passende Ersatzteil.
Für Fingerschutzpaneele
Prüfen Sie zuerst Hersteller, Paneeltyp und 45-mm-Herzmaß. Dann wählen Sie das passende ST1V-, ST3V- oder ST9V-Scharnier.
Fingerschutz-Scharnier ansehenFür traditionelle Paneele
Wenn Ihr Tor kein Fingerschutzprofil hat, nutzen Sie ein Scharnier für traditionelle Paneele ohne Fingerschutz.
Traditionelles Scharnier kaufenFür Hersteller-Ersatzteile
Bei Hörmann, Novoferm oder Crawford sollte nach Hersteller, Baureihe und Lochbild entschieden werden.
Crawford-Scharnier ansehenFür komplette Sektionen
Wenn mehrere Teile verschlissen sind, kann ein Beschlags-Set sinnvoller sein als einzelne Scharniere.
Beschlags-Set ansehen„Reicht nicht irgendein ähnliches Scharnier?“ – Einwände ehrlich beantwortet
„Das sieht doch fast gleich aus.“
Fast gleich reicht bei Scharnieren nicht. Lochbild, Paneelform, Materialstärke und Bewegungsgeometrie müssen passen.
„Ich tausche nur das gebrochene Teil.“
Das kann funktionieren. Prüfen Sie aber die umliegenden Scharniere, Schraubenpunkte und Rollenhalter direkt mit.
„Die alten Schrauben nehme ich wieder.“
Nur wenn sie wirklich einwandfrei sind. Bei beschädigten Schraubenpunkten verliert auch das neue Scharnier schnell Halt.
„Das Tor fährt ja noch.“
Ein Tor mit gebrochenem Scharnier fährt oft nur noch auf Kosten der übrigen Bauteile. Das ist keine saubere Lösung.
Keine Lust auf falsches Scharnier?
Tormeister24 hilft bei der Auswahl. Mit Foto, Maß und Typenschild kommen Sie schneller zum passenden Ersatzteil.
Scharnier prüfen lassenWas passiert, wenn ein defektes Mittelscharnier ignoriert wird?
Dann wird aus einem kleinen Ersatzteil schnell ein größerer Torschaden.
Paneele werden belastet
Wenn die Verbindung schwach ist, arbeiten die Sektionen gegeneinander. Das kann Schraublöcher und Paneelbereiche beschädigen.
Laufrollen verschleißen schneller
Ein instabiles Torblatt läuft nicht sauber. Rollen und Halter bekommen mehr Druck und mehr Spiel.
Antrieb wird überlastet
Wenn das Tor klemmt oder ruckelt, muss der Antrieb mehr Kraft aufbringen. Das verkürzt die Lebensdauer.
Reparatur wird teurer
Was heute ein Scharnier ist, kann morgen Paneel, Rollenhalter, Laufrolle, Schiene oder Antrieb betreffen.
FAQ: Mittelscharnier am Sektionaltor richtig wählen
Was macht ein Mittelscharnier am Sektionaltor?
Ein Mittelscharnier verbindet zwei Paneele in der Mitte des Torblatts. Es sorgt für Stabilität und dafür, dass sich die Sektionen beim Öffnen und Schließen sauber bewegen.
Woran erkenne ich ein defektes Mittelscharnier?
Typische Hinweise sind Knarzgeräusche, sichtbare Risse, verbogene Laschen, Spiel zwischen den Paneelen, ausgerissene Schrauben oder ein Tor, das in der Kurve klemmt.
Was ist der Unterschied zwischen Fingerschutz und ohne Fingerschutz?
Fingerschutzpaneele haben ein spezielles Profil gegen Einklemmen. Dafür braucht es passende Scharniere. Traditionelle Paneele ohne Fingerschutz nutzen andere Scharnierformen.
Warum ist der Lochabstand so wichtig?
Der Lochabstand entscheidet, ob das neue Scharnier auf die vorhandenen Befestigungspunkte passt. Wird er falsch gewählt, sitzt das Scharnier nicht sauber.
Wann brauche ich ein Scharnier mit erhöhter Klappe?
Das kann bei bestimmten Schlupftürbereichen nötig sein. Wenn eine integrierte Schlupftür vorhanden ist, sollte die Bauform des alten Scharniers genau verglichen werden.
Kann ich ein ähnliches Scharnier eines anderen Herstellers nehmen?
Nur wenn Lochbild, Paneelprofil, Bauform, Material und Funktion wirklich passen. Herstellerübergreifend nach Optik zu kaufen ist riskant.
Sollte ich die Schrauben direkt mit tauschen?
Wenn die alten Schrauben beschädigt, rostig oder überdreht sind, ja. Eine stabile Verschraubung ist entscheidend für die Haltbarkeit des neuen Scharniers.
Darf ich ein Mittelscharnier selbst wechseln?
Bei kleinen privaten Toren kann ein technisch erfahrener Nutzer einfache Beschlagteile oft erkennen. Bei gewerblichen Toren, schweren Toren oder beschädigten Paneelen sollte ein Fachbetrieb prüfen.
Welche Fotos helfen bei der Auswahl?
Hilfreich sind Fotos vom alten Scharnier, Paneelprofil, Lochbild, Schraubenpunkten, Torinnenseite, Herstelleraufkleber und der betroffenen Sektion.
Kann Tormeister24 bei der Auswahl helfen?
Ja. Senden Sie Fotos, Maße und Typenschild. Tormeister24 hilft, das passende Mittelscharnier schneller zu finden und Fehlkäufe zu vermeiden.
Jetzt passendes Mittelscharnier finden – statt weiter mit wackelnden Paneelen zu fahren
Wählen Sie jetzt das richtige Mittelscharnier für Fingerschutzpaneele, traditionelle Paneele, Schlupftüren oder Hersteller-Systeme wie Hörmann, Novoferm und Crawford.
Scharniere kaufenFachberatung anfragen
