Wellenkupplung am Sektionaltor defekt?
Wenn die Federwelle schlägt, das Tor knackt oder nach dem Federwechsel nicht sauber läuft, ist oft die Wellenkupplung der entscheidende Punkt. So wählen Sie feste, justierbare, 1″-, 1¼″- oder 40-mm-Kupplungen richtig aus.
Wellenkupplungen ansehenInhalt dieser Seite ↓
- Warum die Wellenkupplung so wichtig ist
- Typische Fehler beim Kauf
- Die Lösung: Wellendurchmesser und Bauart erkennen
- Feste oder justierbare Kupplung?
- Symptome richtig deuten
- Praxisbeispiel nach Federwechsel
- Technische Details einfach erklärt
- Zubehör direkt mitprüfen
- Einwände ehrlich beantwortet
- Häufige Fragen

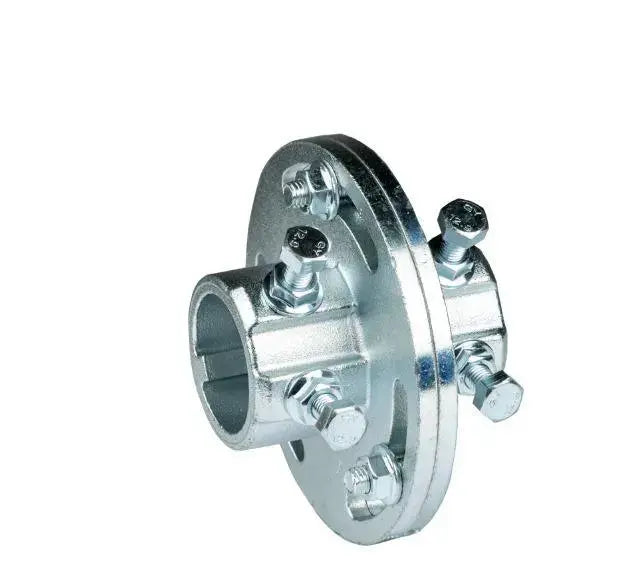

Eine lockere Wellenkupplung kann den ganzen Torlauf ruinieren
Die Wellenkupplung wirkt unscheinbar. Ein kleines Bauteil auf der Federwelle. Ein paar Schrauben. Ein Stück Metall. Viele Kunden unterschätzen genau dieses Teil.
In Wahrheit verbindet die Kupplung wichtige Bereiche der Torsionsfederwelle. Sie hilft dabei, Kraft sauber zu übertragen, Wellenabschnitte zu koppeln und die Bewegung links und rechts am Tor synchron zu halten.
Wenn die Kupplung ausgeschlagen, falsch gewählt, locker oder nicht sauber ausgerichtet ist, merkt man das schnell: Das Tor knackt, die Welle schlägt, die Seiltrommeln laufen nicht sauber, das Tor zieht einseitig oder der Antrieb muss mehr arbeiten als nötig.
Die häufigsten Fehler beim Kauf einer Wellenkupplung
Viele Kunden bestellen eine Kupplung nur nach Bild. Das ist gefährlich ungenau. Bei Federwellen zählt nicht die Optik, sondern die Passform.
Fehler 1: 1″ und 1¼″ verwechseln
1″ entspricht 25,4 mm. 1¼″ entspricht 31,75 mm. Das ist kein kleiner Unterschied. Die falsche Kupplung passt nicht sauber auf die Welle.
Fehler 2: 40-mm-Hörmann-Welle übersehen
Manche Hörmann-Anwendungen arbeiten mit anderen Wellenmaßen. Dann hilft keine Standard-1″-Kupplung, sondern eine passende Hörmann- oder IDD-Hörmann-Lösung.
Fehler 3: Fest statt justierbar kaufen
Eine feste Kupplung kann richtig sein. Wenn aber Ausrichtung, Längenausgleich oder Nachjustierung wichtig sind, ist eine justierbare Kupplung oft die bessere Wahl.
Fehler 4: Lager und Welle nicht prüfen
Wenn die Kupplung beschädigt ist, können Lagerkonsolen, Federwelle, Seiltrommeln oder Torsionsfedern ebenfalls betroffen sein.
Die Lösung: Erst messen, dann Kupplung wählen
Die richtige Wellenkupplung wird nicht geraten. Sie wird bestimmt.
Prüfen Sie zuerst den Wellendurchmesser, die Bauart, den Hersteller, den Einsatzbereich und die Frage, ob Sie eine feste oder justierbare Verbindung brauchen.
1″ feste Kupplung
Die passende Richtung, wenn zwei 1″-Wellen stabil verbunden werden sollen und keine Nachjustierung erforderlich ist.
Feste 1″ Kupplung ansehen1″ justierbare Kupplung
Ideal, wenn Ausrichtung, Längenausgleich oder saubere Einstellung an der Federwelle wichtig sind.
Justierbare 1″ Kupplung ansehen1¼″ verstellbare Kupplung
Die stärkere Richtung für größere Industrie-Sektionaltore mit 31,75-mm-Wellen.
1¼″ Kupplung ansehenHörmann / IDD-Hörmann
Wenn eine Hörmann- oder IDD-Hörmann-Anwendung mit 40-mm-Welle vorliegt, sollte gezielt die passende einstellbare Kupplung gewählt werden.
IDD-Hörmann ansehenFeste oder justierbare Wellenkupplung? Die schnelle Entscheidungstabelle
Diese Tabelle hilft bei der Vorauswahl. Für die finale Bestellung zählen Wellendurchmesser, Bauart, Torhersteller, Federwelle, Nut, Passfeder und Einbausituation.
| Situation am Sektionaltor | Empfohlene Lösung | Warum diese Wahl? |
|---|---|---|
| Zwei 1″-Wellen sollen fest verbunden werden | Feste Kupplung 1″ Stahl | Stabile Verbindung für 25,4-mm-Wellen bei klarer, unveränderter Ausrichtung. |
| 1″-Welle, lange feste Kupplung mit Keilnut gewünscht | Feste Kupplung L=120 mm 1″ | Geeignet, wenn eine 120-mm-Ausführung mit Keilnut benötigt wird. |
| 1″-Welle muss ausgerichtet oder nachjustiert werden | Justierbare Kupplung 1″ | Hilft bei Ausrichtung, Reparatur und sauberer Kraftübertragung. |
| Größere Industrieanlage mit 1¼″-Welle | Verstellbare Kupplung 1¼″ | Passend für 31,75-mm-Wellen bei stärkeren Industrie-Sektionaltoren. |
| Hörmann-Anwendung mit einstellbarer Kupplung und 40-mm-Welle | Hörmann Wellenkupplung einstellbar | Gezielte Lösung für passende Hörmann-Torsionsfederwellen. |
| IDD-Hörmann-Anwendung mit einstellbarer 40-mm-Kupplung | IDD-Hörmann Wellenkupplung einstellbar | Passende IDD-Hörmann-Lösung für 40-mm-Wellen. |
| Welle läuft rau oder schlägt zusätzlich im Lagerbereich | Lagerkonsolen prüfen | Wenn Lagerung mit betroffen ist, reicht eine neue Kupplung allein oft nicht. |
| Federwechsel steht gleichzeitig an | Torsionsfedern & Zugfedern prüfen | Feder, Welle, Kupplung und Lager sollten zusammen betrachtet werden. |
Symptome richtig deuten: Kupplung defekt oder anderes Problem?
Eine defekte oder falsch eingestellte Wellenkupplung zeigt sich oft nicht sofort eindeutig. Viele Symptome wirken zunächst wie Feder-, Seil- oder Antriebsprobleme.
Die Federwelle schlägt
Wenn die Welle sichtbar unruhig läuft, sollten Kupplung, Lagerkonsole, Wellenabschnitt und Befestigung geprüft werden.
Kupplungen prüfenDas Tor knackt beim Öffnen
Knackgeräusche können von lockeren Kupplungen, verspannten Wellen, Lagerpunkten oder Seiltrommeln kommen.
Lagerkonsolen ansehenTor läuft links und rechts ungleich
Dann müssen Drahtseile, Seiltrommeln, Federkraft, Kupplung und Wellenposition zusammen geprüft werden.
Drahtseile ansehenAntrieb kämpft plötzlich
Oft ist nicht der Antrieb schuld. Wenn die Mechanik schwergängig läuft, muss der Antrieb gegen unnötigen Widerstand arbeiten.
Antrieb erst danach prüfenPraxisbeispiel: Nach dem Federwechsel läuft das Tor nicht mehr sauber
Ein typischer Fall: Bei einem Industrie-Sektionaltor wurde eine Torsionsfeder ersetzt. Danach läuft das Tor zwar wieder, aber nicht mehr ruhig. Beim Öffnen ist ein metallisches Knacken zu hören. Die Welle bewegt sich leicht unruhig.
Die erste Vermutung lautet: „Die neue Feder passt nicht.“ Das kann sein. Muss aber nicht.
Bei genauer Prüfung zeigt sich: Die Kupplung auf der Federwelle wurde beim Service gelöst und nicht sauber ausgerichtet. Die Verbindung ist zwar fest, aber die Wellenabschnitte laufen nicht optimal zueinander. Zusätzlich ist die alte Kupplung bereits ausgeschlagen.
Die bessere Lösung: Kupplung passend zum Wellendurchmesser bestimmen, feste oder justierbare Ausführung wählen und Lagerpunkte mitprüfen. Wenn Ausrichtung wichtig ist, ist eine justierbare Wellenkupplung oft die saubere Entscheidung.
Technische Details – einfach erklärt
Bei Wellenkupplungen entscheiden wenige Maße über passend oder falsch. Diese Punkte sollten Sie vor der Bestellung kennen.
| Merkmal | Was es bedeutet | Warum es wichtig ist |
|---|---|---|
| Wellendurchmesser | Zum Beispiel 1″, 1¼″ oder 40 mm. | Die Kupplung muss exakt zur Welle passen. |
| Feste Kupplung | Verbindet zwei Wellen starr miteinander. | Sinnvoll bei klarer Ausrichtung ohne Nachjustierung. |
| Justierbare Kupplung | Erlaubt mehr Ausrichtung und Anpassung. | Sehr hilfreich bei Reparatur, Federwechsel oder unruhigem Wellenlauf. |
| Keilnut / Passfeder | Formschlüssige Verbindung zwischen Welle und Kupplung. | Wichtig für sichere Kraftübertragung ohne Durchrutschen. |
| Material | Stahl, Gusseisen oder Aluminium je nach Ausführung. | Beeinflusst Stabilität, Gewicht und Einsatzbereich. |
| Länge | Zum Beispiel 80, 120 oder 160 mm. | Die Länge muss zum verfügbaren Einbauraum und zur Funktion passen. |
| Torart | Garage, Industrie, Sektionaltor oder Sonderanlage. | Industrietore benötigen oft stärkere oder spezifischere Lösungen. |
Warum 1″ nicht „ungefähr 25 mm“ ist
1″ entspricht 25,4 mm. Bei Wellenkupplungen zählt diese Genauigkeit. Eine Kupplung, die nur ungefähr passt, kann nicht sicher und sauber klemmen.
Warum eine justierbare Kupplung oft die bessere Reparaturlösung ist
Nach Federwechsel, Wellenservice oder Austausch von Lagerkonsolen muss die Anlage wieder sauber ausgerichtet werden. Eine justierbare Kupplung gibt dem Fachbetrieb mehr Spielraum für eine präzise Einstellung.
Warum eine feste Kupplung trotzdem sinnvoll sein kann
Wenn die Wellen exakt ausgerichtet sind und keine Anpassung nötig ist, ist eine feste Kupplung eine klare, robuste Lösung. Wichtig ist nur, dass Durchmesser, Nut und Länge passen.
Warum Wellenkupplungen nicht isoliert betrachtet werden dürfen
Die Kupplung arbeitet zusammen mit Federwelle, Torsionsfedern, Lagerkonsolen, Seiltrommeln und Drahtseilen. Wenn eines dieser Bauteile beschädigt ist, kann es die neue Kupplung direkt wieder belasten.
Zubehör direkt mitprüfen: So vermeiden Sie die zweite Bestellung
Wenn eine Wellenkupplung getauscht wird, lohnt sich immer der Blick auf die komplette Federwellenanlage.
| Zubehör / Kategorie | Wann sinnvoll? | Direktlink |
|---|---|---|
| Lagerkonsolen | Wenn die Welle rau läuft, schlägt oder Spiel im Lagerbereich sichtbar ist. | Lagerkonsolen ansehen |
| Mittlere Lagerplatte offen 108×164 mm | Wenn eine mittlere Wellenunterstützung für Industrie-Sektionaltore benötigt wird. | Lagerplatte ansehen |
| Schwere Lagerplatte 1¼″ | Wenn eine schwere Toranlage mit 1¼″-Welle stabil gelagert werden muss. | Schwere Lagerplatte ansehen |
| Torsionsfedern & Zugfedern | Wenn das Tor schwer läuft, nicht in Balance ist oder Federwechsel ansteht. | Federn ansehen |
| Drahtseile | Wenn das Tor links und rechts nicht synchron läuft oder Seile ausgefranst sind. | Drahtseile ansehen |
| Bodenkonsolen | Wenn der unruhige Lauf zusätzlich unten am Tor sichtbar wird. | Bodenkonsolen ansehen |
| Schlaffseilschalter | Wenn Seilspannung oder Sicherheitskreis Probleme melden. | Schlaffseilschalter ansehen |
| Garagentorantriebe / Industrietorsteuerungen | Wenn die Mechanik in Ordnung ist, aber Antrieb oder Steuerung weiterhin Probleme zeigen. | Steuerungen ansehen |
Empfohlene Produktwege bei Tormeister24
Je klarer Sie Ihre Federwelle bestimmen, desto schneller finden Sie die passende Kupplung.
Für 1″-Standardwellen
Wenn zwei 25,4-mm-Wellen verbunden werden sollen, prüfen Sie feste oder justierbare 1″-Kupplungen.
1″ Kupplung kaufenFür größere 1¼″-Wellen
Bei stärkeren Industrieanlagen mit 31,75-mm-Welle ist die verstellbare 1¼″-Kupplung die richtige Richtung.
1¼″ Kupplung kaufenFür Hörmann / IDD-Hörmann
Wenn eine 40-mm-Hörmann-Welle vorhanden ist, nicht mit 1″ verwechseln. Hier gezielt Hörmann oder IDD-Hörmann auswählen.
Hörmann Kupplung kaufenFür unklare Anlagen
Wenn Hersteller, Wellendurchmesser oder Nut unklar sind, starten Sie in der Kategorie und senden Sie Fotos zur Prüfung.
Kategorie öffnen„Reicht nicht irgendeine Kupplung mit gleichem Durchmesser?“ – Einwände ehrlich beantwortet
„Die Kupplung sieht fast gleich aus.“
Optik reicht nicht. Wellendurchmesser, Nut, Länge, Material, feste oder justierbare Bauart und Toranwendung müssen passen.
„Ich nehme die günstigste Kupplung.“
Das kann teuer werden, wenn die Kupplung nicht sauber klemmt oder die Welle nicht richtig ausgerichtet wird. Bei Federwellen zählt Passform vor Preis.
„Die alte Kupplung hält noch irgendwie.“
„Irgendwie“ ist bei Torsionswellen keine gute Strategie. Lockerer Sitz, Spiel oder Knacken sollten geprüft werden, bevor weitere Schäden entstehen.
„Der Antrieb ist bestimmt das Problem.“
Oft kämpft der Antrieb nur, weil die Mechanik schwer läuft. Erst Federwelle, Kupplung, Lager, Seile und Torbalance prüfen.
Keine Lust auf falsche Wellenkupplung?
Tormeister24 hilft bei der Auswahl. Mit Fotos, Maßen und Typenschild kommen Sie schneller zur passenden Kupplung.
Wellenkupplung prüfen lassenWas passiert, wenn eine defekte Wellenkupplung ignoriert wird?
Dann wird aus einem kleinen Bauteil schnell ein großer Mechanikschaden.
Mehr Verschleiß an Lagerpunkten
Eine unruhige Welle belastet Lagerkonsolen, Federwelle und angrenzende Bauteile stärker als nötig.
Ungleichmäßiger Torlauf
Wenn die Kraftübertragung nicht sauber erfolgt, können Seile, Trommeln und Torblatt ungleich belastet werden.
Antrieb wird überlastet
Ein schwergängiges oder verspanntes Tor zwingt den Antrieb zu mehr Kraft. Das verkürzt die Lebensdauer.
Teurere Folgereparatur
Was heute eine Kupplung ist, kann morgen Feder, Lager, Seiltrommel, Seil oder Steuerungsfehler bedeuten.
FAQ: Wellenkupplung am Sektionaltor richtig wählen
Was macht eine Wellenkupplung am Sektionaltor?
Eine Wellenkupplung verbindet Wellenabschnitte der Torsionsfederwelle und sorgt für saubere Kraftübertragung. Sie ist wichtig für synchronen und ruhigen Torlauf.
Woran erkenne ich eine defekte Wellenkupplung?
Typische Hinweise sind Knacken, Spiel an der Kupplung, unruhiger Wellenlauf, schlagende Federwelle, ungleicher Torlauf oder sichtbare Beschädigungen an Schrauben, Nut oder Verbindung.
Was ist besser: feste oder justierbare Kupplung?
Eine feste Kupplung ist sinnvoll bei klarer, sauberer Ausrichtung. Eine justierbare Kupplung ist besser, wenn nach Federwechsel, Reparatur oder Wellenservice eine genauere Anpassung nötig ist.
Was bedeutet 1″ bei Wellenkupplungen?
1″ entspricht 25,4 mm Wellendurchmesser. Diese Angabe muss exakt zur vorhandenen Welle passen.
Wann brauche ich eine 1¼″-Kupplung?
Eine 1¼″-Kupplung wird benötigt, wenn Ihre Anlage eine 31,75-mm-Welle nutzt. Das kommt besonders bei stärkeren Industrie-Sektionaltoren vor.
Was ist bei Hörmann-Wellenkupplungen zu beachten?
Bei Hörmann-Anlagen kann eine 40-mm-Welle vorhanden sein. Deshalb nicht einfach 1″ bestellen, sondern Hersteller, Baureihe und vorhandene Kupplung prüfen.
Kann ich eine Wellenkupplung selbst tauschen?
Arbeiten an Torsionsfedern, Federwellen und Kupplungen sind sicherheitsrelevant. Ohne Fachwissen und geeignetes Werkzeug sollte der Austausch nicht selbst durchgeführt werden.
Welche Fotos helfen bei der Auswahl?
Hilfreich sind Fotos von Kupplung, Federwelle, Nut, Passfeder, Schrauben, Lagerpunkten, Torsionsfedern, Seiltrommeln, Typenschild und kompletter Einbausituation.
Sollte ich Lagerkonsolen direkt mitprüfen?
Ja. Wenn die Welle unruhig läuft oder Geräusche macht, sollten Lagerkonsolen, mittlere Lagerplatten und Seitenlager mitgeprüft werden.
Kann Tormeister24 bei der Auswahl helfen?
Ja. Senden Sie Fotos, Wellendurchmesser, Herstellerangaben und die Einbausituation. Tormeister24 hilft, die passende feste oder justierbare Wellenkupplung schneller zu finden.
Jetzt passende Wellenkupplung finden – statt weiter mit schlagender Federwelle zu fahren
Wählen Sie jetzt die richtige feste, justierbare, 1″-, 1¼″- oder Hörmann-Wellenkupplung. Bei Unsicherheit hilft Tormeister24 mit klarer Fachberatung statt Fehlkauf.
Wellenkupplungen kaufenFachberatung anfragen
