Industrie-Sektionaltorantriebe im Vergleich
Spannung, Drehmoment, Steuerungen, Ketten-/Kabellängen & Lieferumfang – damit Sie sofort das passende Set wählen.
Wichtige Unterschiede auf einen Blick
- Spannung: 230 V-AC (kompakte Anlagen) vs. 400 V-AC (große/ schwere Tore).
- Drehmoment & Nenndrehzahl: z. B. 60–120 Nm, 19–45 min⁻¹ – je nach Torfläche.
- Steuerung: CS 320 (Lastschütz), CS 320 FU-I (mit Frequenzumrichter) – sanftes Anfahren, präziser Lauf.
- Ketten-/Kabellängen: Haspelkette & Kabelsatz direkt im Lieferumfang (siehe Tabelle).
- Einsatzbereich: federausgeglichene Sektionaltore (z. B. 20/30/45 m²) vs. schwere Industrieantriebe.
Große Vergleichstabelle
| Artikel / Set | Spannung | Drehmoment / Nenndrehzahl | max. Torfläche | Steuerung | Welle / Schutzart | Kette & Kabel | Besonderheiten | Link |
|---|---|---|---|---|---|---|---|---|
| Frequenzumrichter FU28 (100 Nm) | 230 V | — | — | FU28 | für AWG-Systeme | — | FU für sanften Lauf & Regelung | Zum Produkt |

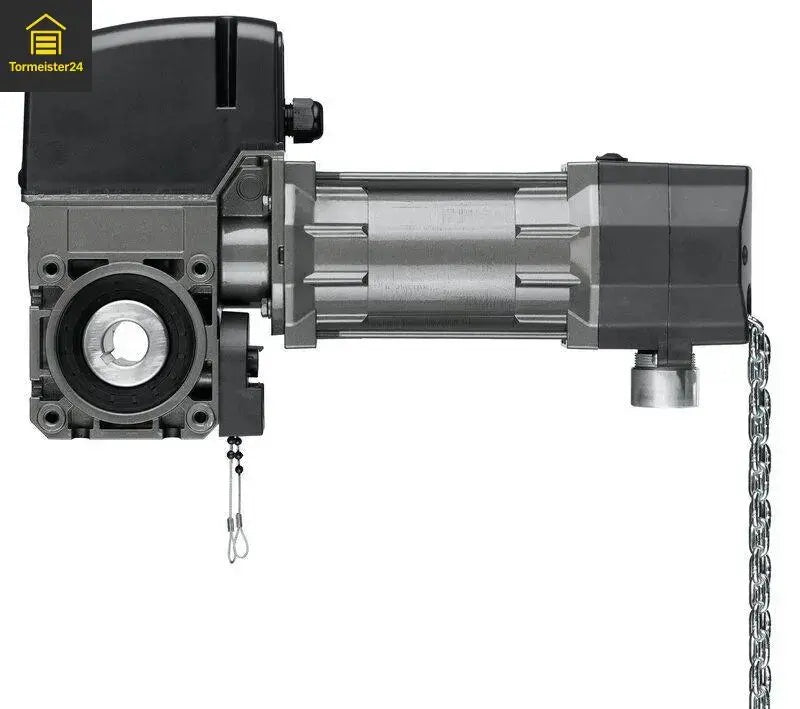

| Industrieantrieb Frequenz 400-140 | 400 V | 140 Nm / 30 rpm | — | externe FU-Steuerung | AWG 25,4 mm | — | Für schwere Industrietore | Zum Produkt |
| Set STAW 1-6-24 (60 Nm / 24 min⁻¹) | 230 V | 60 Nm / 24 min⁻¹ | bis 20 m² | CS 320 (Lastschütz) | AWG 25,4 mm / IP65 | Haspelkette am Antrieb: 1.000 mm; Haspelkette separat: 8.000 mm; Kabelsatz: 7.000 mm |
Inkl. Drehmomentstütze, Zubehörbeutel | Zum Produkt |
| Set STAI 1-8-45 (80 Nm / 45 min⁻¹) | 230 V | 80 Nm / 45 min⁻¹ | bis 20 m² (87 Hz) / 30 m² (50 Hz) | CS 320 FU-I | AWG 25,4 mm / IP54 | Kabelsatz: 11.000 mm; Spiralkabel: 1.600 mm (ungew.) / 800–3.200 mm (Wendel); Lichtschranke: S 10.500 mm / E 1.000 mm |
Externer FU, AWG-Absolutwertgeber | Zum Produkt |
| Set STA 1-10-24 (100 Nm / 24 min⁻¹) | 400 V | 100 Nm / 24 min⁻¹ | bis 30 m² | CS 320 | AWG 25,4 mm / IP65 | Ketten-/Kabellängen: siehe Produkt | Robustes 400 V Set für größere Tore | Zum Produkt |
| Set STA 1-11-19 (110 Nm / 19 min⁻¹) | 400 V | 110 Nm / 19 min⁻¹ | bis 30 m² | CS 320 | AWG 25,4 mm / IP65 | Ketten-/Kabellängen: siehe Produkt | Mehr Kraft bei niedriger Drehzahl | Zum Produkt |
| Set STA 1-12-19 (120 Nm / 19 min⁻¹) | 400 V | 120 Nm / 19 min⁻¹ | bis 45 m² | CS 320 | AWG 25,4 mm / IP54 | Ketten-/Kabellängen: siehe Produkt | Für große Torflächen | Zum Produkt |
| Komplettset Sektionaltore bis 45 m² (120 Nm / 19 min⁻¹) | 400 V | 120 Nm / 19 min⁻¹ | bis 45 m² | CS 320 | AWG / IP gemäß Set | Ketten-/Kabellängen: gemäß Set | Mit Lastschutzsteuerung | Zum Produkt |
| Antriebsset (Beschreibung) | 400 V | — | — | CS 320 | — | — | Set-Übersicht / Spezifikation | Zum Produkt |
| Antriebsset mit Notkurbel | 400 V | — | — | CS 320 | — | Notkurbel enthalten | Handöffnung bei Stromausfall | Zum Produkt |
* Torblattgewicht: bitte real prüfen; die Sets sind nach max. Torfläche ausgelegt.
Produktgruppen & Details
230 V Set – STAW 1-6-24 (bis 20 m²)
Komplettlösung für federausgeglichene Sektionaltore bis 20 m². Lieferumfang u. a.: Antrieb mit 1.000-mm Haspelkette, zusätzl. 8.000-mm Haspelkette, 7.000-mm Kabelsatz, CS 320 Steuerung, Drehmomentstütze, Zubehörbeutel.
230 V Set mit FU – STAI 1-8-45 (bis 20/30 m²)
Mit CS 320 FU-I für sanftes Anfahren und präzisen Lauf; inkl. 11.000-mm Kabelsatz, Spiralkabel (1.600 mm ungew., 800–3.200 mm gewickelt), Torblatt-Anschlussdose, Lichtschranke (10.500/1.000 mm).
400 V Sets – STA 1-10-24 / 1-11-19 / 1-12-19
Für größere Torflächen: 100–120 Nm, 24/19 min⁻¹, AWG 25,4 mm. Robuste CS 320 Steuerung; IP65 (teils IP54). Ideal für 30–45 m².
Frequenz-/Sonderantriebe
FU28 (230 V) als Frequenzumrichter für Regelbetrieb; Industrieantrieb 400-140 (140 Nm, 30 rpm) für schwere Tore.
Komplettsets (bis 45 m²) & Notkurbel
Für große federausgeglichene Torflächen; mit Lastschutzsteuerung. Optional mit Notkurbel für Handöffnung.
Praxisbeispiele
Halle, 28 m² Torfläche: 400 V Set STA 1-10-24 (100 Nm/24 min⁻¹) für ruhigen Lauf & Reserven.
Tor mit vielen Zyklen: 230 V STAI 1-8-45 mit CS 320 FU-I – weiche Rampen, weniger Verschleiß.
Großes Tor, 45 m²: STA 1-12-19 (120 Nm/19 min⁻¹) / Komplettset bis 45 m².
Auswahl-Tipps
- Torfläche zuerst prüfen: 20 m² → STAW; 20–30 m² → STAI/STA 100–110 Nm; 45 m² → STA 120 Nm/Komplettset.
- Zyklen / Laufruhe: Häufige Zyklen & sanfter Lauf → CS 320 FU-I.
- Umgebung: IP65 bei Feuchte/Staub bevorzugen; IP54 für trockene Zonen.
- Montage-Planung: Ketten-/Kabellängen aus der Tabelle prüfen (Haspelkette, Kabelsatz, Spiralkabel).
FAQ
Wie leite ich die Wahl an der Torfläche ab?
Als Richtwert: bis 20 m² → 60–80 Nm; bis 30 m² → 100–110 Nm; bis 45 m² → 120 Nm (je nach Torbauart).
Wann brauche ich einen Frequenzumrichter?
Bei hohen Zyklen, empfindlicher Ware, leisen Laufanforderungen oder wenn das Tor „weich“ fahren soll.
Gibt es eine Notbedienung?
Ja, Sets mit Haspelkette oder Notkurbel erlauben Handöffnung bei Stromausfall.
