Schiebetorantriebe im ultimativen Vergleich
Nach Torgewicht & Leistung sortiert – inklusive Geschwindigkeit, Steuerungen und direkter Zubehör-Empfehlungen.
Die wichtigsten Auswahlkriterien
- Torgewicht & Breite: bestimmt die Antriebsklasse (500/600/700/800/1100/1300 kg).
- Spannung & Duty-Cycle: 24 V-DC für häufige Zyklen/Feinsteuerung, 230/400 V-AC für schwere Industrie.
- Geschwindigkeit: 12–25 cm/s; schneller = kürzere Wartezeiten.
- Steuerung: CBX (24/230 V), CS 320 (Industrie, optional FU & induktiv).
- Zubehör: Zahnstangen (Modul 4), Lichtschranken, Sicherheitsleisten, Notstrom, Warnlicht.
Tipp: Immer Reserven einkalkulieren (ca. 20 %) – besonders bei Windlast, Gefälle oder hoher Nutzungsfrequenz.
Große Vergleichstabelle (nach max. Torgewicht sortiert)
| Modell / Set | Spannung | max. Torgewicht | Leistung / Drehmoment | Geschwindigkeit | Steuerung | Besonderheiten | Empfohlenes Zubehör | Link |
|---|---|---|---|---|---|---|---|---|
| Marantec CBX10324F (24 V-DC, bi·linked) | 24 V-DC | bis 500 kg | – | – | CBX10324F | bi·linked Funk, leiser Lauf | Zahnstange Kunststoff/ Stahlkern, Einweg-Lichtschranke, Warnlicht | Alle Einzelheiten |
| Marantec CBX102B (230 V-AC) |
230 V-AC (Schließkanten- sicherung Vorgeschieben) |
bis 500 kg | 16 Nm | 16 cm/s | CBX102B | robust & bewährt | Zahnstange Kunststoff, Reflexions-Lichtschranke, Warnlicht | Alle Einzelheiten |
| Marantec Säulenantrieb-Set (1,28 m) | 24 V-DC | bis 600 kg | 800 N | 18 cm/s | integriert | kompakte Säulenlösung | Zahnstange, Lichtschranke, Akkupack 24 V | Alle Einzelheiten |
| Marantec Säulenantrieb-Set (1,53 m) | 24 V-DC | bis 600 kg | 800 N | 18 cm/s | integriert | mehr Höhe für Gefälle | Zahnstange Stahl, Reflexion LS | Alle Einzelheiten |
| Marantec CBX10324 Set | 24 V-DC | bis 700 kg | 26 Nm | 25 cm/s | CBX10324 | schnell & kräftig | Zahnstange Modul 4, Akkupack, Sicherheitsleiste | Alle Einzelheiten |

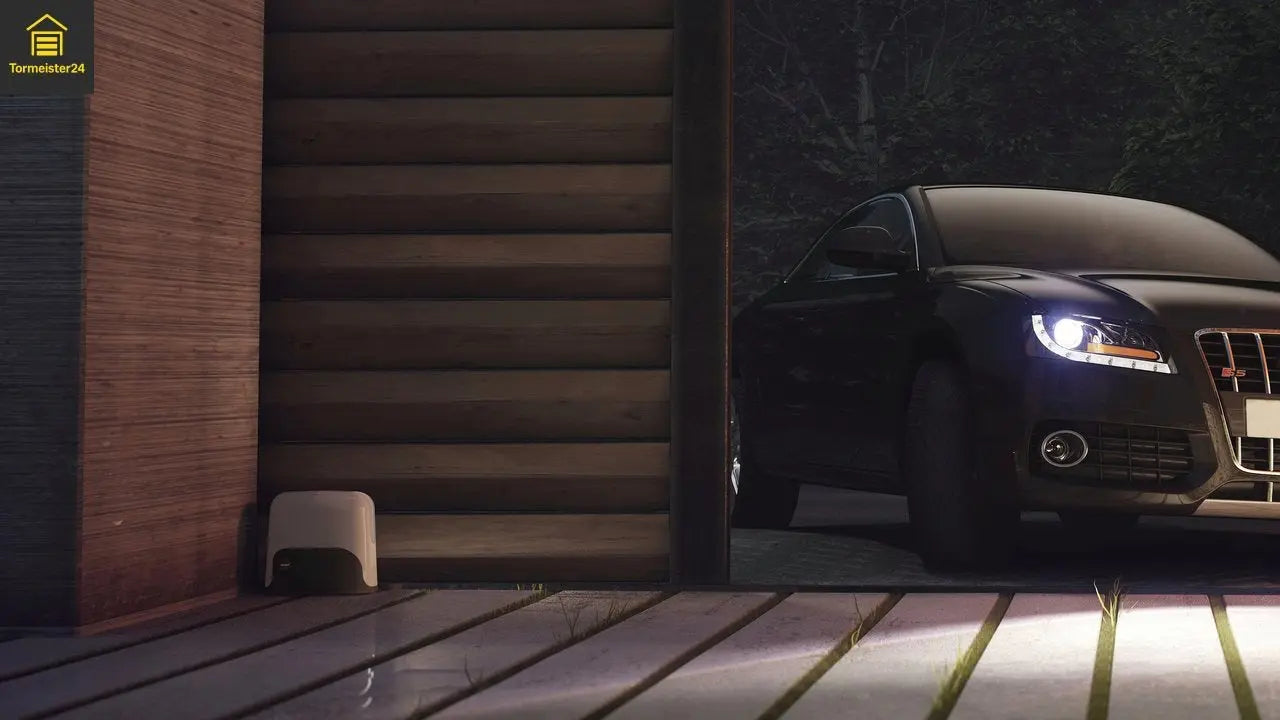

| Marantec 230 V-AC Set (29 Nm) | 230 V-AC | bis 800 kg | 29 Nm | 16 cm/s | CBX102B | solide Industrie-Basis | Zahnstange Stahl verzinkt, Endkappe 8,2 kΩ, Wetterschutz Reflektor | Alle Einzelheiten |
| Marantec CBX10324 Set (38 Nm) | 24 V-DC | bis 1100 kg | 38 Nm | 20 cm/s | CBX10324 | bi·linked, hohe Reserve | Zahnstange Stahl, Reflexion LS, Induktives SSG | Alle Einzelheiten |
| Marantec 400 V-AC 1100 kg (CS 320) | 400 V-AC | bis 1100 kg | 80 Nm | 18 cm/s | CS 320 (optional induktiv) | Industrie, M6-Stirnrad | Steckzapfen SZ 25,4/35, Sicherheitsleiste 8,2 kΩ | Standard / Induktiv |
| Marantec 230 V-AC 1300 kg (CS 320 FU) | 230 V-AC | bis 1300 kg | 100 Nm | 12 cm/s | CS 320 mit FU | Frequenzumrichter, M6-Stirnrad | Zahnstange Stahl, Warnlicht, Steckzapfen SZ 25,4/24 | Standard / Induktiv |
Hinweis: Wo keine exakten Werte angegeben sind (–), liegen diese modellabhängig vor oder sind auf der Produktseite detailliert beschrieben.
Empfehlungen je Gewichtsklasse
bis 500 kg
bis 600 kg
bis 700–800 kg
bis 1100 kg
bis 1300 kg
Zubehör-Übersicht
Zahnstangen (Modul 4)
Lichtschranken & Schutz
Sicherheitsleisten & Komponenten
Montage & Mechanik
Faustregel Zahnstangen-Länge: Torbreite (m) ≈ benötigte Zahnstangenmeter (zzgl. 10–15 % Reserve).
Kaufberatung in 5 Schritten
- Tor vermessen: lichte Öffnung, Torbreite, geschätztes Torgewicht.
- Klasse wählen: bis 500/600/700/800/1100/1300 kg (mit Reserve).
- Spannung & Einsatz: 24 V-DC (Feinregelung/Privat), 230/400 V-AC (Industrie/Schwerlast).
- Zubehör definieren: Zahnstangen (Modul 4), Lichtschranke, Sicherheitsleiste, Warnlicht, ggf. Akkupack.
- Steuerung prüfen: CBX (Marantec 24/230 V) vs. CS 320 (Industrie, optional FU & induktiv).
FAQ
Wie entscheide ich zwischen 24 V-DC und 230/400 V-AC?
24 V-DC bietet feinfühlige Regelung, höhere Schaltzyklen und Akkubetrieb; 230/400 V-AC ist für schwere Tore und Industrieumgebungen prädestiniert.
Wann brauche ich eine Sicherheitskontaktleiste 8,2 kΩ?
Bei 230 V Antrieben vorgeschrieben, oder wenn die Kräfte den zulässigen Bereich von überschreiten. Wenn Quetschgefahr besteht oder normativ gefordert (EN 12453). Gefährdungsbeurteilung durchführen und in Kombi mit Lichtschranken einsetzen.
WICHTIG: Nach Montage die Schließkräfte an Haupt und Nebenschließkanten messen.
Wie viele Zahnstangen brauche ich?
Torbreite in Metern entspricht grob der Zahnstangen-Länge; 10–15 % Reserve einplanen.
Wofür ist „induktive Signalübertragung“?
Für mobile Sicherheitskanten ohne schleppende Kabel – sauber, langlebig, wartungsarm.
Was bringt ein Frequenzumrichter (FU)?
Sanftes Anfahren/Stoppen, weniger Verschleiß, präziser Lauf – ideal bei schweren Toren.
Kann ich Notstrom nachrüsten?
Ja – mit dem Sommer Akkupack 24 V.
