Einzugsicherung am Rolltor und Rollgitter: OSE richtig wählen statt Risiko übersehen
Bei Rolltoren und Rollgittern reicht eine normale Lichtschranke oft nicht aus. Wenn der Einzugsbereich nicht sauber abgesichert ist, entstehen gefährliche Quetsch- und Einzugstellen – und genau hier kommt die passende Einzugsicherung ins Spiel.
Inhalt dieser Seite ↓
Warum eine Einzugsicherung am Rolltor so wichtig ist
Ein Rolltor oder Rollgitter bewegt sich anders als ein Sektionaltor. Das Torblatt wickelt sich auf, läuft in Führungen und erzeugt Bereiche, in denen Finger, Kleidung, Verpackungsmaterial oder Gegenstände eingezogen werden können. Genau diese Stellen werden in der Praxis oft unterschätzt.
Viele Betreiber prüfen zuerst die untere Schließkante oder die Lichtschranke in der Durchfahrt. Das ist richtig – aber nicht vollständig. Denn eine Lichtschranke im Torbereich erkennt nicht automatisch, was im Einzugsbereich passiert.
Eine Einzugsicherung schützt nicht einfach „irgendeinen Bereich“. Sie überwacht gezielt den gefährlichen Einzugsbereich am Tor. Wer dort nur eine Standard-Lichtschranke einsetzt oder die Sicherheit komplett ignoriert, riskiert Fehlfunktionen, Beanstandungen und gefährliche Situationen.
Besonders relevant ist das bei Rollgittern in Tiefgaragen, Rolltoren in Hallen, gewerblichen Zufahrten, Lagerbereichen und Anlagen mit regelmäßigem Personen- oder Fahrzeugverkehr.
Wenn Sie passende Sicherheitstechnik für Toranlagen suchen, finden Sie bei Tormeister24 die Kategorie Lichtschranken für Tore und Türen sowie die passende Marantec Einzugsicherung mit OSE-Anschluss.
Warum das Thema wichtiger ist, als viele Betreiber denken
Bei kraftbetätigten Toren wird oft nur gefragt: „Fährt das Tor auf und zu?“ Das reicht nicht. Die wichtigere Frage lautet: „Fährt das Tor sicher – auch dann, wenn jemand oder etwas in den Gefahrenbereich gerät?“
Eine nicht oder falsch abgesicherte Einzugstelle kann drei Probleme auslösen:
1. Sicherheitsrisiko
Einzugsbereiche können Personen gefährden. Besonders kritisch sind Anlagen, die öffentlich zugänglich sind oder regelmäßig von Mitarbeitern, Mietern, Lieferanten oder Kunden genutzt werden.
2. Prüfproblem
Bei Wartung, UVV-Prüfung oder sicherheitstechnischer Bewertung fallen fehlende oder unpassende Schutzeinrichtungen schnell auf.
3. Betriebsproblem
Falsch angeschlossene oder inkompatible Sensorik kann dazu führen, dass das Tor nur noch im Totmannbetrieb fährt, ständig stoppt oder gar nicht freigibt.
Die gute Nachricht: Mit der passenden Einzugsicherung lässt sich der Gefahrenbereich klarer überwachen. Entscheidend ist aber, dass Sensor, Steuerung, Anschlussart und Einsatzort zusammenpassen.
Typische Fehler aus der Praxis
Fehler 1: Normale Lichtschranke mit Einzugsicherung verwechseln
Eine Durchfahrts-Lichtschranke überwacht meist eine Linie in der Toröffnung. Eine Einzugsicherung überwacht gezielt den Einzugsbereich. Das sind unterschiedliche Aufgaben. Wer hier falsch auswählt, sichert unter Umständen den falschen Bereich.
Fehler 2: OSE-Anschluss nicht prüfen
Viele moderne Sicherheitseinrichtungen arbeiten mit OSE-Schnittstelle. OSE bedeutet vereinfacht: Die Steuerung erwartet ein spezielles optisches Sicherheitssignal. Eine normale Relais-Lichtschranke passt dann nicht automatisch.
Fehler 3: Nur die untere Schließkante betrachten
Die Schließkante ist wichtig. Aber sie schützt nicht jede Gefahrenstelle am Rolltor. Bei Rolltoren und Rollgittern muss zusätzlich geprüft werden, ob Einzugstellen, Führungsbereiche oder Wickelbereiche abgesichert werden müssen.
Fehler 4: IP-Schutzart und Montageort ignorieren
Innenhalle, Außenbereich, Tiefgarage, Feuchtigkeit, Staub oder Spritzwasser: Der Montageort entscheidet mit. Sensorik am Tor muss robust genug für die Umgebung sein.
Fehler 5: Kabelwege unterschätzen
Bei Toranlagen scheitert die Praxis oft nicht am Sensor selbst, sondern am Weg zur Steuerung. Kabellänge, Führung, Schutz gegen Beschädigung und Anschluss an die Steuerung müssen vorher geprüft werden.
Fehler 6: Sicherheitseinrichtung überbrücken
Wenn das Tor wegen einer Sicherheitseinrichtung nicht fährt, ist das kein Grund zum Überbrücken. Es ist ein Signal zur Prüfung. Wer Sicherheitskreise brückt, verschiebt das Problem – und macht den Betrieb unsicher.
Technische Erklärung: Was macht eine Einzugsicherung?
Eine Einzugsicherung ist eine optische Sicherheitseinrichtung. Sie überwacht einen Bereich, in dem Personen oder Gegenstände durch die Torbewegung gefährdet werden können. Wird der überwachte Bereich unterbrochen oder erkennt die Steuerung eine Störung, darf das Tor nicht einfach weiterlaufen.
Was bedeutet Einzugsbereich?
Der Einzugsbereich ist der Bereich, in dem das bewegte Torblatt oder Rollgitter Material, Finger, Kleidung oder Gegenstände erfassen und mitziehen kann. Bei Rolltoren liegt dieser Bereich oft dort, wo das Torblatt geführt oder aufgewickelt wird.
Was bedeutet OSE?
OSE steht für eine optische Sicherheitsauswertung. Vereinfacht gesagt: Sender und Empfänger liefern ein Signal, das von einer passenden Torsteuerung als Sicherheitssignal erkannt wird. Das ist nicht dasselbe wie ein einfacher Schaltkontakt.
Warum ist der Steuerungseingang so wichtig?
Die Einzugsicherung muss zur Steuerung passen. Wenn die Steuerung einen OSE-Eingang erwartet, muss auch die Sensorik entsprechend ausgelegt sein. Wenn die Steuerung nur einen Relaiskontakt auswertet, ist eine andere Lösung oder ein passendes Erweiterungsmodul erforderlich.

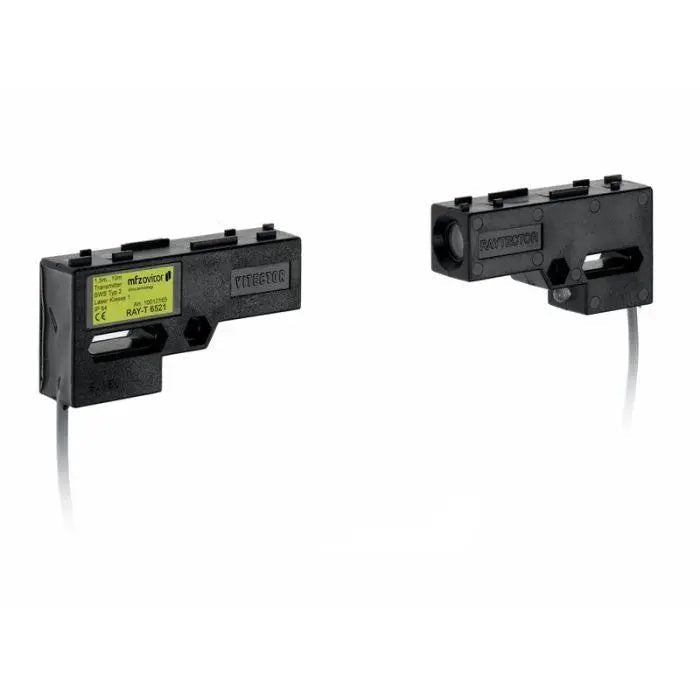

Was bietet die Marantec Einzugsicherung?
Die Marantec Einzugsicherung ist eine optische Sicherheitseinrichtung mit 10 m Reichweite, 24 V-DC Versorgung, OSE-Schnittstelle, IP68-Schutzart und vormontierten 10,5-m-Kabeln. Sie eignet sich besonders dort, wo ein OSE-Sicherheitssignal an einer passenden Steuerung benötigt wird.
Nicht die Bezeichnung allein entscheidet. Entscheidend sind Torart, Gefahrenstelle, Steuerung, OSE-Anschluss, Reichweite, Schutzart, Kabelweg und Montageposition.
Was bedeuten Normen und Betreiberpflichten in der Praxis?
Normen und Regeln sind kein Papierkram für den Ordner. Sie helfen dabei, reale Gefahren an kraftbetätigten Toren zu erkennen und technisch sinnvoll zu reduzieren.
Für Betreiber bedeutet das praktisch:
Gefahrenstellen bewerten
Ein Rolltor hat nicht nur eine Schließkante. Auch Einzugsstellen, Führungen, Wickelbereiche und Quetschstellen müssen betrachtet werden.
Herstellerangaben beachten
Die vorhandene Toranlage und Steuerung geben vor, welche Sicherheitseinrichtungen technisch passen und wie sie geprüft werden müssen.
Funktion regelmäßig prüfen
Eine Sicherheitseinrichtung ist nur dann sinnvoll, wenn sie im Alltag zuverlässig funktioniert. Sichtprüfung, Funktionsprüfung und Dokumentation gehören dazu.
Wichtig: Nicht jede Toranlage braucht automatisch dieselbe Lösung. Eine Einzugsicherung ist dann relevant, wenn der Einzugsbereich tatsächlich eine Gefahrenstelle darstellt und die technische Auslegung der Anlage diese Absicherung erfordert.
Die passende Lösung: Erst Gefahrenstelle erkennen, dann Sensor auswählen
Die richtige Lösung beginnt nicht mit dem Warenkorb. Sie beginnt mit der sauberen Einordnung der Toranlage.
So gehen Sie richtig vor
1. Torart bestimmen
Rolltor, Rollgitter, Sektionaltor, Schnelllauftor oder Schiebetor? Die Torart entscheidet, welche Gefahrenstellen typisch sind.
2. Gefahrenbereich prüfen
Wo kann etwas eingezogen, gequetscht oder geschert werden? Besonders wichtig sind Einzugstellen und Bereiche außerhalb der normalen Durchfahrt.
3. Steuerung identifizieren
Hat die Steuerung einen OSE-Eingang? Einen Relais-Sicherheitseingang? Erweiterungsmodule? Ohne diese Information ist die Produktauswahl unsicher.
4. Umgebung bewerten
Innen oder außen? Feuchtigkeit? Staub? Waschanlage? Tiefgarage? Der Montageort beeinflusst Schutzart, Kabelschutz und Befestigung.
5. Reichweite und Kabel prüfen
Reicht die Sensorreichweite? Sind die Kabel lang genug? Gibt es sichere Kabelwege bis zur Steuerung?
6. Bei Unsicherheit anfragen
Fotos von Tor, Gefahrenstelle, Steuerung, Typenschild und vorhandener Sensorik sparen Zeit und verhindern Fehlkäufe.
Wenn Ihre Anlage einen OSE-Eingang nutzt und eine optische Einzugsicherung benötigt, ist die Marantec Einzugsicherung 10 m eine starke Lösung für professionelle Toranlagen.
Marantec Einzugsicherung ansehenWelche Tormeister24-Produkte und Kategorien passen dazu?
Eine sichere Toranlage besteht selten aus nur einem Bauteil. Je nach Fehlerbild oder Nachrüstung können mehrere Produktgruppen sinnvoll sein.
Marantec Einzugsicherung OSE
Für Toranlagen mit OSE-Auswertung, 10 m Reichweite, IP68 und vormontierten Anschlusskabeln.
Produkt ansehenLichtschranken für Tore
Für Durchfahrtsabsicherung, Hinderniserkennung und zusätzliche Sicherheit an Garagen-, Industrie- und Einfahrtstoren.
Lichtschranken ansehenLichtgitter für Industrietore
Für größere Schutzfelder, stark frequentierte Tore und Bereiche mit viel Personen- oder Staplerverkehr.
Lichtgitter vergleichenOptosensoren & Schließkantensicherung
Für die Absicherung der bewegten Schließkante an Sektionaltoren, Industrietoren und automatisierten Toranlagen.
Schließkante prüfenIndustrietorsteuerungen
Wenn die vorhandene Steuerung defekt, veraltet oder nicht passend zur benötigten Sicherheitstechnik ist.
Steuerungen ansehenFachberatung
Bei OSE, Relaiskontakt, Steuerungseingang oder unklarer Gefahrenstelle hilft eine Anfrage mit Fotos am schnellsten.
Beratung anfragenVergleich & Entscheidungshilfe
Diese Tabelle hilft bei der ersten Einordnung. Für die finale Auswahl zählen immer Toranlage, Steuerung, Herstellerangaben und Gefährdungsbeurteilung.
| Situation | Typisches Risiko | Sinnvolle Lösung | Passende Tormeister24-Kategorie |
|---|---|---|---|
| Rolltor oder Rollgitter mit gefährlichem Einzugsbereich | Personen oder Gegenstände können eingezogen werden | Einzugsicherung mit passender OSE-Auswertung prüfen | Marantec Einzugsicherung OSE |
| Tor schließt, obwohl Fahrzeug oder Person in der Durchfahrt steht | Hindernis in der Toröffnung wird nicht erkannt | Lichtschranke oder Lichtgitter für Durchfahrtsbereich einsetzen | Lichtschranken / Lichtgitter |
| Tor reversiert erst bei Kontakt an der unteren Kante | Schließkante erkennt Hindernis erst bei Berührung | Schließkantensicherung, Optosensor oder 8k2-System prüfen | Optosensoren & Schließkantensicherung |
| Tor fährt nur noch im Totmannbetrieb | Sicherheitssignal fehlt oder wird nicht korrekt erkannt | Sensorik, Kabel, OSE-Eingang und Steuerung prüfen | Lichtschranken / Steuerungen |
| Stark frequentiertes Industrietor | Personen, Stapler und Ware bewegen sich gleichzeitig im Torbereich | Lichtgitter, Schließkante und Steuerungslogik gemeinsam betrachten | Lichtgitter / Steuerungen |
| Alte Steuerung ohne passenden Eingang | Neue Sensorik lässt sich nicht sauber auswerten | Steuerung oder Erweiterung passend zur Sicherheitstechnik auswählen | Industrietorsteuerungen |
Die wichtigste Regel: Sicherheitstechnik nicht nach Optik kaufen. Ein Sensor kann ähnlich aussehen und trotzdem elektrisch komplett falsch sein.
Praxisbeispiel: Rollgitter in einer Tiefgarage stoppt immer wieder
Ein Betreiber meldet: Das Rollgitter einer Tiefgarage stoppt sporadisch. Manchmal fährt es nur noch im Totmannbetrieb. Die Nutzer beschweren sich, weil die Zufahrt blockiert ist.
Der erste Verdacht fällt auf den Motor. Danach auf die Lichtschranke. Beides wird geprüft – ohne klare Lösung.
Bei genauer Betrachtung zeigt sich: Die vorhandene Sicherheitseinrichtung im Einzugsbereich liefert kein sauberes Signal mehr. Die Steuerung erkennt die Situation als unsicher und blockiert den automatischen Betrieb. Das ist ärgerlich, aber technisch richtig.
Die Lösung besteht nicht darin, den Sicherheitskreis zu überbrücken. Die richtige Lösung ist: Einzugsbereich prüfen, Sensorik passend zur Steuerung auswählen, Kabel und Anschlüsse kontrollieren und die Funktion anschließend testen.
Wenn ein Rolltor oder Rollgitter plötzlich nur noch eingeschränkt fährt, prüfen Sie nicht nur Motor und Handsender. Oft liegt die Ursache in der Sicherheitstechnik: Lichtschranke, Einzugsicherung, Schließkante, Kabelweg oder Steuerungseingang.
Wenn Sie nicht sicher sind, ob Ihre Anlage OSE, Relaiskontakt oder eine andere Auswertung benötigt, senden Sie Tormeister24 Fotos von Steuerung, Typenschild, Sensorik und Toranlage.
Fehlerbild senden & passende Lösung findenEinwände, die Betreiber häufig haben
„Wir haben doch schon eine Lichtschranke.“
Gut. Aber eine Lichtschranke in der Durchfahrt ersetzt nicht automatisch eine Einzugsicherung. Entscheidend ist, welche Gefahrenstelle überwacht werden soll.
„Das Tor lief doch jahrelang ohne Probleme.“
Das heißt nicht, dass die Anlage heute sicher oder prüffähig ist. Verschleiß, geänderte Nutzung, neue Anforderungen oder defekte Sensorik können den Zustand verändern.
„Kann man den Eingang nicht einfach brücken?“
Nein. Eine gebrückte Sicherheitseinrichtung ist keine Reparatur. Sie kann Personen gefährden und führt im gewerblichen Betrieb zu unnötigem Haftungs- und Prüfungsrisiko.
„Reicht ein günstiger Universal-Sensor?“
Nur, wenn er elektrisch, mechanisch und funktional zur Anlage passt. Bei OSE-Sicherheitstechnik ist „sieht ähnlich aus“ kein Auswahlkriterium.
„Warum soll ich Fotos schicken?“
Weil Toranlagen sehr unterschiedlich aufgebaut sind. Mit Fotos von Steuerung, Sensorik, Typenschild und Gefahrenbereich kann Tormeister24 die Auswahl deutlich schneller und sicherer eingrenzen.
Klare Handlungsempfehlung
Wenn Sie ein Rolltor oder Rollgitter betreiben, prüfen Sie nicht nur, ob das Tor fährt. Prüfen Sie, ob alle relevanten Gefahrenstellen sauber abgesichert sind.
Schritt 1
Identifizieren Sie Torart, Hersteller, Steuerung und vorhandene Sicherheitseinrichtungen.
Schritt 2
Prüfen Sie den Einzugsbereich: Gibt es Stellen, an denen Personen oder Gegenstände eingezogen werden können?
Schritt 3
Kontrollieren Sie, ob die Steuerung einen OSE-Eingang oder eine andere Auswertung nutzt.
Schritt 4
Wählen Sie Sensorik nicht auf Verdacht. Nutzen Sie passende Produkte oder fragen Sie mit Fotos bei Tormeister24 an.
Wenn eine OSE-Einzugsicherung benötigt wird, starten Sie direkt mit der passenden Produktlösung. Wenn unklar ist, ob Ihre Anlage OSE oder eine andere Auswertung nutzt, ist die Beratung der bessere erste Schritt.
Einzugsicherung kaufen Unsicher? Jetzt anfragenHäufige Fragen zur Einzugsicherung am Rolltor
Was ist eine Einzugsicherung am Rolltor?
Eine Einzugsicherung ist eine Sicherheitseinrichtung, die einen gefährlichen Einzugsbereich am Tor überwacht. Sie soll verhindern, dass Personen oder Gegenstände durch die Torbewegung gefährdet werden.
Ist eine Einzugsicherung dasselbe wie eine Lichtschranke?
Nein. Eine Lichtschranke überwacht meist die Durchfahrt. Eine Einzugsicherung überwacht gezielt den Einzugsbereich. Beide Systeme können optisch arbeiten, haben aber unterschiedliche Aufgaben.
Wann brauche ich eine Einzugsicherung?
Eine Einzugsicherung ist dann relevant, wenn an der Toranlage ein gefährlicher Einzugsbereich vorhanden ist. Das muss anhand von Torart, Nutzung, Gefährdungsbeurteilung, Herstellerangaben und Steuerung geprüft werden.
Was bedeutet OSE bei einer Einzugsicherung?
OSE bezeichnet eine optische Sicherheitsauswertung. Die Steuerung wertet ein spezielles Sicherheitssignal aus. Deshalb muss die Einzugsicherung zur Steuerung und zum OSE-Eingang passen.
Kann ich eine OSE-Einzugsicherung an jede Steuerung anschließen?
Nein. Die Steuerung muss die passende Auswertung unterstützen oder entsprechend erweitert werden. Vor dem Kauf sollten Steuerung, Klemmenplan und vorhandene Sicherheitseingänge geprüft werden.
Warum fährt mein Rolltor nur noch im Totmannbetrieb?
Häufig fehlt ein gültiges Sicherheitssignal. Ursachen können Einzugsicherung, Lichtschranke, Schließkante, Kabelbruch, Anschlussfehler oder ein Problem an der Steuerung sein.
Kann eine Einzugsicherung eine Schließkantensicherung ersetzen?
Nicht pauschal. Die Einzugsicherung überwacht einen anderen Gefahrenbereich als die Schließkante. Welche Schutzmaßnahmen nötig sind, hängt von der gesamten Toranlage ab.
Welche Daten brauche ich für die richtige Auswahl?
Hilfreich sind Torart, Hersteller, Steuerungstyp, Typenschild, Fotos der Sensorik, Fotos der Gefahrenstelle, vorhandene Kabelwege und die Info, ob ein OSE-Eingang vorhanden ist.
Ist die Marantec Einzugsicherung für Außenbereiche geeignet?
Die Marantec Einzugsicherung verfügt über IP68 und ist damit besonders robust gegen Staub und Wasser. Trotzdem müssen Montageort, Kabelweg und Steuerungsanschluss fachgerecht ausgeführt werden.
Kann Tormeister24 bei der Auswahl helfen?
Ja. Senden Sie Fotos von Tor, Steuerung, Typenschild und vorhandener Sensorik. So lässt sich deutlich schneller klären, ob Einzugsicherung, Lichtschranke, Lichtgitter oder Schließkantensicherung die richtige Lösung ist.
