Laserscanner am Industrietor nachrüsten: Wenn Lichtschranke und Radar nicht mehr reichen
Ein einzelner Lichtstrahl erkennt nur einen Punkt. Ein Radar öffnet oft nur bei Bewegung. Ein Laserscanner überwacht den Torbereich deutlich präziser – ideal für große Vertikaltore, Staplerverkehr und anspruchsvolle Industrieanlagen.
Marantec LZR-I100 ansehenInhalt dieser Seite ↓
- Warum normale Sensorik oft zu wenig ist
- Was passiert bei schlechter Torabsicherung?
- Typische Fehler bei Laserscannern am Tor
- Die Lösung: Marantec LZR-I100 Laserscanner
- Ihre Vorteile mit Tormeister24
- Praxisbeispiel aus Logistik & Industrie
- Technische Details verständlich erklärt
- Welcher Sensor passt zu welchem Tor?
- Einwände ehrlich beantwortet
- Häufige Fragen
Warum eine einfache Lichtschranke bei großen Toren oft nicht reicht
Viele Industrietore sind mit einer Lichtschranke oder einem einfachen Bewegungsmelder ausgestattet. Das ist besser als nichts – aber nicht automatisch genug.
Eine Lichtschranke überwacht nur eine Linie. Ein Bewegungsmelder erkennt Bewegung, aber nicht immer den kompletten Gefahrenbereich. Bei großen Toröffnungen, Staplerverkehr, Paletten, Personenverkehr und unübersichtlichen Zufahrten entstehen dadurch Lücken.
Genau dort spielt ein Laserscanner seine Stärke aus. Er überwacht ein großes Erfassungsfeld vor und im Bereich der Torschließebene. Das macht die Toranlage kontrollierter, präziser und professioneller.
Mehr Erfassungsfläche
Der LZR-I100 überwacht ein großes Feld und erkennt nicht nur eine einzelne Lichtschrankenlinie.
Mehr Kontrolle
Gefahrenbereiche vor und in der Torschließebene lassen sich gezielter absichern.
Mehr Effizienz
Sauber eingestellte Sensorik reduziert unnötige Torbewegungen, Wartezeiten und Betriebsstörungen.
Was passiert, wenn der Torbereich nicht sauber erkannt wird?
Die Folgen sind im Alltag sofort spürbar: Das Tor öffnet zu spät. Es schließt trotz Objekt im Bereich. Es bleibt unnötig lange offen. Oder es öffnet ständig, obwohl niemand durchfahren will.
Bei stark genutzten Industrietoren entstehen dadurch drei Probleme gleichzeitig: weniger Sicherheit, mehr Energieverlust und mehr Verschleiß.
Besonders kritisch bei Staplerverkehr
Stapler bewegen sich schnell, tragen Lasten und rangieren oft nah am Tor. Wenn Sensorik nur punktuell erkennt, wird der Bereich nicht vollständig genug bewertet.
Besonders kritisch bei Verladung und Produktion
Paletten, Rollwagen, Personen, Fahrzeuge und automatische Abläufe treffen aufeinander. Hier darf der Sensor nicht grob arbeiten, sondern muss zum Verkehrsfluss passen.
Die 7 häufigsten Fehler beim Nachrüsten eines Laserscanners
Fehler 1: Laserscanner mit Lichtschranke verwechseln
Eine Lichtschranke erkennt eine Linie. Ein Laserscanner überwacht ein Feld. Das ist ein völlig anderer Schutz- und Komfortansatz.
Fehler 2: Radar und Laser gleichsetzen
Radar ist stark für Bewegungserkennung und automatische Öffnung. Laser ist stärker, wenn präzise Feldüberwachung und Absicherung im Torbereich gefragt sind.
Fehler 3: Erfassungsfeld zu klein planen
Bei großen Toren, Staplerverkehr oder unübersichtlichen Bereichen reicht ein kleines Feld oft nicht. Dann ist der LZR-I100 mit 9,9 × 9,9 m Erfassungsfeld besonders interessant.
Fehler 4: Steuerung nicht prüfen
Der Sensor muss elektrisch zur Steuerung passen. Betriebsspannung, Relaiskontakte, Testeingang und Signallogik müssen sauber abgestimmt werden.
Fehler 5: Netzteil vergessen
Je nach Steuerung kann ein zusätzliches Netzteil erforderlich sein. Das sollte vor der Bestellung geprüft werden, nicht erst auf der Baustelle.
Fehler 6: Sensorik als Ersatz für komplette Sicherheit sehen
Ein Laserscanner ist stark. Trotzdem müssen Schließkante, Lichtgitter, Lichtschranke, Steuerung und Torprüfung als Gesamtsystem betrachtet werden.
Fehler 7: Ohne Fotos und Nutzungsbeschreibung bestellen
Für die richtige Auswahl zählen Torhöhe, Torbreite, Montageposition, Staplerverkehr, Personenverkehr, Steuerung, vorhandene Sensoren und gewünschtes Torverhalten.
Laserscanner-Auswahl prüfen lassenDie Lösung: Marantec LZR-I100 Laserscanner für Vertikaltore

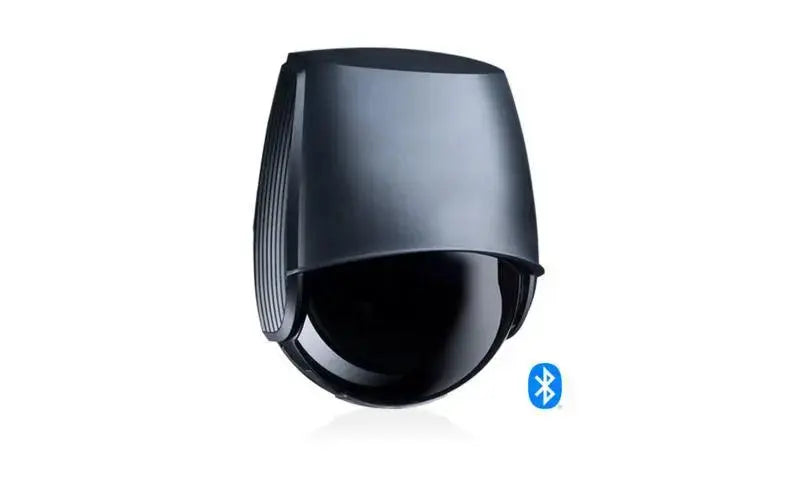

Der Marantec LZR-I100 ist ein professioneller Laser-Bewegungsmelder und Absicherungssensor für Vertikaltore. Er überwacht ein vertikales Erfassungsfeld von bis zu 9,9 × 9,9 m und ist damit ideal für größere Industrietore, Hallentore, Sektionaltore und Rolltore.
Er wird eingesetzt, wenn der Torbereich nicht nur punktuell, sondern großflächig, präzise und betriebssicher überwacht werden soll.
9,9 × 9,9 m Erfassungsfeld
Großes Laserfeld für breite und hohe Torbereiche mit anspruchsvoller Nutzung.
Laser-Technologie
Präzise Erkennung von Objekten im Gefahrenbereich vor und in der Torschließebene.
IP65-Schutz
Robuste Ausführung für Industrie, Lager, Verladung, Werkstatt und Außenbereiche.
Für Marantec & Fremdfabrikate
Einsetzbar an passenden Marantec-Steuerungen und geeigneten Fremdsteuerungen.
Warum Tormeister24 hier die bessere Entscheidung ist
Ein Laserscanner ist kein Standard-Bewegungsmelder. Er muss zur Toranlage, Steuerung, Nutzung und gewünschten Sicherheitslogik passen.
Fachhandel statt Fehlkauf
Tormeister24 hilft bei der Auswahl nach Torhöhe, Erfassungsfeld, Steuerung, Montageposition und gewünschtem Verhalten.
Sensorik richtig einordnen
LZR-I100, LZR-I110, LZR-WIDESCAN, FALCON, MILAN oder GridScan: Sie bekommen die passende Lösung statt irgendeinen Sensor.
Zubehör direkt mitdenken
Infrarot-Fernbedienung, Steuerung, Lichtgitter, Lichtschranke und Netzteil sollten vor dem Kauf geprüft werden.
Mehr Ruhe im Betrieb
Sauber geplante Sensorik reduziert Fehlöffnungen, Stillstand, Nachjustieren und unnötige Torzyklen.
Praxisbeispiel: Das Tor öffnet ständig – aber erkennt trotzdem nicht genug
Ein Logistikbetrieb nutzt ein großes Sektionaltor. Stapler fahren durch, Paletten stehen kurzzeitig im Torbereich und Mitarbeiter laufen zwischen Halle und Verladung.
Das Problem
Eine einfache Lichtschranke ist vorhanden. Zusätzlich öffnet ein Bewegungsmelder das Tor. Trotzdem gibt es Störungen: Das Tor öffnet oft unnötig, bleibt lange offen und erkennt den Bereich nicht präzise genug.
Der falsche Weg
Den Bewegungsmelder empfindlicher stellen oder eine zweite einfache Lichtschranke montieren. Das kann helfen, löst aber nicht automatisch das Grundproblem: Der Bereich muss besser überwacht werden.
Der richtige Weg
Torbereich, Verkehrsfluss, Personenverkehr und Steuerung werden geprüft. Dann wird ein Laserscanner gewählt, der ein großes Feld präzise überwacht – zum Beispiel der Marantec LZR-I100.
Das Ergebnis
Der Torbereich wird kontrollierter erfasst. Die Anlage arbeitet besser im Betriebsablauf. Unnötige Öffnungen sinken, die Absicherung wird professioneller und der Betreiber gewinnt mehr Kontrolle.
Technische Details smart erklärt
Die technischen Daten zeigen, warum der LZR-I100 für große und anspruchsvolle Torbereiche entwickelt wurde.
| Merkmal | Was es bedeutet | Warum es wichtig ist |
|---|---|---|
| Produkttyp | Laser-Bewegungsmelder und Absicherungssensor | Öffnung und Absicherung können je nach Steuerung und Einrichtung kombiniert werden. |
| Modell | Marantec LZR-I100 | Professioneller Laserscanner für Vertikaltore und Industrieumgebungen. |
| Erfassungsfeld | Bis 9,9 × 9,9 m | Ideal für große Toröffnungen und breite Gefahrenbereiche. |
| Sensor-Technologie | Laser, 905 nm | Präzise Erkennung mit hoher Genauigkeit im Feld. |
| Schutzart | IP65 | Robust gegen Staub und Strahlwasser in anspruchsvollen Umgebungen. |
| Betriebsspannung | 10–35 V DC | Vor Bestellung mit vorhandener Steuerung und Spannungsversorgung abgleichen. |
| Leistungsaufnahme | 5 W | Geringe Leistungsaufnahme für dauerhaften Betrieb. |
| Kontaktbelastung | Max. 48 VA / 30 W | Wichtig für die Anbindung an Steuerungseingänge und Relaislogik. |
| Temperaturbereich | -30 °C bis +60 °C | Geeignet für raue Innen- und Außenbereiche. |
| Maße | 125 × 84 × 93 mm | Kompakte Bauform für Montage am Torbereich. |
Welcher Sensor passt zu welchem Tor?
Nicht jede Toranlage braucht denselben Sensor. Diese Übersicht hilft, schnell die passende Lösung zu finden.
| Situation | Empfohlene Lösung | Direktlink |
|---|---|---|
| Großes Vertikaltor, 9,9 × 9,9 m Erfassungsfeld gewünscht | Marantec LZR-I100 Laserscanner | Zum LZR-I100 |
| Kleineres Feld bis 5 × 5 m ausreichend | Marantec LZR-I110 Laserscanner | LZR-I110 ansehen |
| Öffnung, Anwesenheit und intelligente Funktionen bis 10 × 10 m | Marantec LZR-WIDESCAN | LZR-WIDESCAN ansehen |
| Automatische Öffnung per Radar bei hoher Montage | Marantec FALCON Radar-Bewegungsmelder | FALCON ansehen |
| Anwesenheitserkennung mit Aktiv-Infrarot | Marantec MILAN Aktiv-Infrarotsensor | MILAN ansehen |
| Vertikales Lichtgitter für Torabsicherung | Marantec GridScan/Pro 1.960 | GridScan/Pro ansehen |
| Einfache Punktabsicherung mit Lichtschranke | Marantec Einweg-Lichtschranke 10 m | Lichtschranke ansehen |
| Radar- und Laserscanner komfortabel einstellen | Marantec Infrarot-Fernbedienung | Fernbedienung ansehen |
| Steuerung mit vielen Anschlussmöglichkeiten gesucht | Marantec CS 320 400V Steuerung | CS 320 ansehen |
| Alle Sensoren für Industrietore vergleichen | Radar-Bewegungsmelder & Laserscanner | Kategorie ansehen |
| Unsicher bei Sensor, Feldgröße oder Steuerung | Technische Beratung durch Tormeister24 | Fotos senden & beraten lassen |
Häufige Einwände – direkt beantwortet
„Eine Lichtschranke ist günstiger.“
Stimmt. Aber sie überwacht nur eine Linie. Wenn der Bereich groß oder unübersichtlich ist, kann ein Laserscanner die bessere und wirtschaftlichere Lösung sein.
„Radar öffnet doch auch automatisch.“
Ja. Radar ist stark für Bewegung. Laser ist stärker, wenn präzise Feldüberwachung und Absicherung im Torbereich gefordert sind.
„Der Sensor ist teuer.“
Teuer ist ein Sensor nur, wenn er falsch gewählt wird. Richtig eingesetzt spart er Stillstand, Fehlöffnungen, Energieverlust und Störungen.
„Passt der LZR-I100 an unsere Steuerung?“
Das muss geprüft werden. Spannung, Relaislogik, Testeingang und vorhandene Torsteuerung entscheiden über die passende Integration.
Trend 2026: Industrietore werden intelligenter überwacht
In vielen Betrieben reicht es nicht mehr, dass ein Tor einfach nur öffnet und schließt. Die Toranlage muss erkennen, was im Bereich passiert.
Gerade in Logistik, Produktion und Verladung wird Sensorik immer wichtiger: weniger unnötige Öffnungen, bessere Absicherung, klarere Steuerung und mehr Kontrolle über den Torbereich.
Laserscanner wie der LZR-I100 sind deshalb besonders interessant für Betreiber, die ihre Toranlage professionell modernisieren möchten, ohne auf grobe Standardlösungen zu setzen.
FAQ: Laserscanner am Industrietor nachrüsten
Was macht ein Laserscanner am Industrietor?
Ein Laserscanner überwacht ein definiertes Erfassungsfeld vor und im Bereich des Tores. Er kann Objekte, Personen oder Fahrzeuge erkennen und Signale an die Torsteuerung geben.
Wann lohnt sich der Marantec LZR-I100?
Der LZR-I100 lohnt sich bei großen Vertikaltoren, breiten Gefahrenbereichen, Staplerverkehr, unübersichtlichen Torzonen und dort, wo einfache Lichtschranken oder Radar-Bewegungsmelder zu wenig sind.
Was ist der Unterschied zwischen LZR-I100 und LZR-I110?
Der LZR-I100 bietet ein größeres Erfassungsfeld bis 9,9 × 9,9 m. Der LZR-I110 ist für kleinere Felder bis 5 × 5 m gedacht.
Was ist der Unterschied zwischen Laserscanner und Radar?
Radar erkennt Bewegungen und ist stark für automatische Öffnung. Ein Laserscanner überwacht ein definiertes Feld präziser und ist besonders interessant für Absicherung und Bereichserkennung.
Ersetzt der LZR-I100 eine Lichtschranke?
Nicht pauschal. Er kann je nach Anlage eine andere oder zusätzliche Sicherheitsfunktion übernehmen. Die komplette Toranlage muss fachgerecht bewertet werden.
Kann der LZR-I100 an Fremdsteuerungen genutzt werden?
Ja, wenn Spannung, Kontakte und Steuerungslogik passen. Die vorhandene Steuerung sollte vor der Bestellung geprüft werden.
Brauche ich ein zusätzliches Netzteil?
Je nach Steuerung kann ein zusätzliches Netzteil erforderlich sein. Das sollte vor dem Kauf geprüft werden.
Ist der LZR-I100 für raue Umgebungen geeignet?
Ja, die IP65-Schutzart und der Temperaturbereich von -30 °C bis +60 °C machen ihn für viele industrielle Innen- und Außenbereiche geeignet.
Kann ich den Laserscanner selbst montieren?
Da es sich um sicherheitsrelevante Sensorik handelt, sollten Montage, Programmierung und Prüfung durch qualifiziertes Fachpersonal erfolgen.
Welche Informationen braucht Tormeister24 für die Beratung?
Hilfreich sind Fotos von Tor, Steuerung, Montageposition, vorhandenen Sensoren, Torhöhe, Torbreite, Verkehrsfluss, Staplerbereich und gewünschtem Torverhalten.
Sichern Sie nicht nur eine Linie – überwachen Sie den ganzen Torbereich.
Bestellen Sie jetzt den Marantec LZR-I100 Laserscanner oder senden Sie Fotos Ihrer Anlage für eine klare Empfehlung von Tormeister24.
Jetzt LZR-I100 sichernFotos senden & beraten lassen
