Lichtgitter am Industrietor nachrüsten: Mehr Sicherheit als mit einer einfachen Lichtschranke
Eine einzelne Lichtschranke erkennt nur einen Punkt. Ein Lichtgitter überwacht eine ganze Schutzfeldhöhe. Genau das macht bei Toranlagen oft den entscheidenden Unterschied.
Marantec GridScan/Pro 1.960 ansehenInhalt dieser Seite ↓
- Warum eine einzelne Lichtschranke oft nicht reicht
- Was passiert, wenn der Torbereich schlecht abgesichert ist?
- Typische Fehler beim Nachrüsten
- Die Lösung: Marantec GridScan/Pro 1.960
- Ihre Vorteile mit Tormeister24
- Praxisbeispiel aus Lager & Werkstatt
- Technische Details verständlich erklärt
- Welches Lichtgitter passt?
- Einwände ehrlich beantwortet
- Häufige Fragen
Eine Lichtschranke sieht nur eine Linie – ein Lichtgitter sieht den Bereich
Viele Toranlagen sind mit einer klassischen Lichtschranke ausgestattet. Das ist besser als gar keine Absicherung. Aber eine Lichtschranke überwacht nur eine einzelne Strahlhöhe.
In der Praxis reicht das nicht immer. Paletten, Staplergabeln, niedrige Hindernisse, Personen im Torbereich oder unübersichtliche Situationen können außerhalb dieser einen Strahllinie liegen.
Ein Lichtgitter arbeitet anders. Es bildet ein vertikales Schutzfeld und erkennt Anwesenheit über eine größere Höhe. Genau deshalb ist es bei Industrietoren, Sektionaltoren, Rolltoren und stark genutzten Durchfahrten so interessant.
Mehr Erkennung
Ein Lichtgitter überwacht nicht nur einen Punkt, sondern ein ganzes Schutzfeld am Torbereich.
Mehr Alltagssicherheit
Ideal bei Staplerverkehr, Paletten, Personenverkehr, Werkstattbetrieb und häufig genutzten Hallentoren.
Mehr Planungssicherheit
Eine moderne Absicherung hilft, Störungen, Fehlfunktionen und Diskussionen bei Prüfung oder Wartung zu reduzieren.
Was passiert, wenn der Torbereich schlecht abgesichert ist?
Eine schlechte Absicherung fällt oft erst dann auf, wenn es zu spät ist. Das Tor stoppt nicht zuverlässig. Die Lichtschranke wird falsch ausgerichtet. Schmutz stört den Sensor. Oder Hindernisse werden nicht dort erkannt, wo sie tatsächlich stehen.
Besonders kritisch wird es bei Industrietoren mit viel Bewegung: Stapler fahren durch, Mitarbeiter laufen vorbei, Paletten stehen im Torbereich, Fahrzeuge rangieren rückwärts.
Das Risiko ist nicht nur technisch
Wenn eine Sicherheitseinrichtung unzuverlässig arbeitet, entstehen sofort Probleme: Torstörungen, Betriebsunterbrechungen, Diskussionen mit Prüfern, mehr Wartungsaufwand und im schlimmsten Fall gefährliche Situationen.
Der bessere Weg
Statt eine einzelne Lichtschranke immer wieder neu auszurichten, kann ein Lichtgitter die robustere Lösung sein – besonders dann, wenn der gesamte Durchfahrtsbereich besser überwacht werden soll.
Die 7 häufigsten Fehler beim Nachrüsten eines Lichtgitters
Fehler 1: Lichtschranke und Lichtgitter gleichsetzen
Eine Lichtschranke und ein Lichtgitter sind nicht dasselbe. Die Lichtschranke überwacht eine Strahllinie. Das Lichtgitter überwacht ein Schutzfeld.
Fehler 2: Schutzfeldhöhe zu niedrig wählen
Die Schutzfeldhöhe muss zur Toröffnung und Nutzung passen. Für normale Durchgangs- und Torbereiche ist 1,96 m oft eine starke Lösung. Bei höheren Öffnungen kann ein 2,5-m-Lichtgitter sinnvoller sein.
Fehler 3: Schnittstellen nicht prüfen
OSE, PNP und NPN klingen technisch. Für den Kauf sind sie aber entscheidend. Die Schnittstelle muss zur vorhandenen Steuerung passen.
Fehler 4: Zubehör vergessen
Ein Lichtgitter muss sauber montiert und geschützt werden. Befestigungswinkel, Schutzabdeckungen und Verlängerungskabel können direkt über eine zuverlässige Funktion entscheiden.
Fehler 5: Verschmutzung unterschätzen
Staub, Spritzwasser, Abrieb und mechanische Belastung sind in Hallen normal. Wer das Lichtgitter nicht schützt, riskiert mehr Reinigung, mehr Ausfälle und mehr Störungen.
Fehler 6: Steuerung nicht mitdenken
Ein gutes Lichtgitter bringt wenig, wenn die Steuerung nicht passt oder keine saubere Auswertung möglich ist. Deshalb muss die Torsteuerung immer mitgeprüft werden.
Fehler 7: Ohne Fotos und technische Daten bestellen
Toröffnung, Steuerung, vorhandene Sensorik, Kabelführung und Montageposition sollten vor dem Kauf klar sein. Fotos sparen Rückfragen und verhindern Fehlkäufe.
Lichtgitter-Auswahl prüfen lassenDie Lösung: Marantec GridScan/Pro 1.960 Lichtgitter

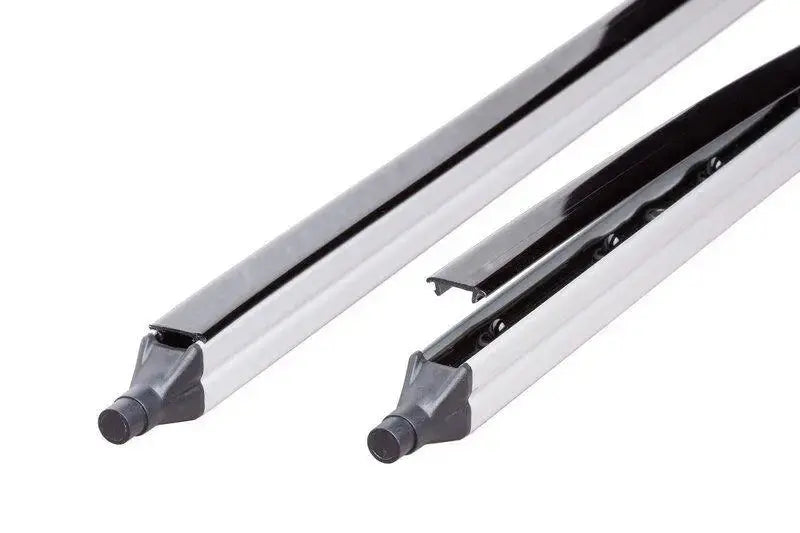

Das Marantec GridScan/Pro 1.960 ist ein baumustergeprüftes Sicherheits-Lichtgitter mit 1,96 m Schutzfeldhöhe. Es eignet sich für die berührungslose Absicherung von Toranlagen und erkennt Anwesenheit im Torbereich zuverlässig.
Besonders stark: Die integrierte OSE- sowie PNP/NPN-Schnittstelle macht das Lichtgitter flexibel einsetzbar – sowohl an Marantec-Steuerungen als auch an passenden Fremdfabrikaten.
1,96 m Schutzfeldhöhe
Starke Absicherung für normale Durchgangshöhen, Industrietore, Sektionaltore und häufig genutzte Torbereiche.
PNP/NPN/OSE
Flexible Schnittstellen für viele Steuerungen. Ideal bei Nachrüstung, Modernisierung und Retrofit.
IP67-Schutz
Robust gegen Staub und Feuchtigkeit – wichtig für Hallen, Werkstätten, Verladung und Industrieumgebungen.
Berührungslose Absicherung
Keine mechanische Berührung nötig. Das Lichtgitter erkennt Anwesenheit im Schutzfeld und unterstützt den sicheren Torbetrieb.
Warum Tormeister24 hier die bessere Entscheidung ist
Bei Lichtgittern geht es nicht um irgendeinen Sensor. Es geht um eine sicherheitsrelevante Einrichtung an einer kraftbetätigten Toranlage. Genau hier zählt Fachhandel.
Fachberatung statt Fehlkauf
Tormeister24 hilft bei der Auswahl nach Torhöhe, Steuerung, Schnittstelle, Montageposition und Zubehör.
Passendes Zubehör direkt verfügbar
Befestigungswinkel, Schutzabdeckungen, Verlängerungskabel, Steuerungen und Lichtschranken lassen sich sinnvoll ergänzen.
Für Industrie & Gewerbe
Ideal für Werkstatt, Lager, Logistik, Produktion, Tiefgarage, Verladung und stark genutzte Toranlagen.
Schneller zur richtigen Lösung
Mit Fotos und technischen Daten lässt sich schnell klären, ob GridScan/Pro 1.960 oder 2.500 besser passt.
Praxisbeispiel: Die Lichtschranke war vorhanden – aber nicht genug
Ein Lagerbetrieb nutzt täglich ein Industrie-Sektionaltor. Stapler fahren ein und aus, Paletten werden im Torbereich abgestellt, Mitarbeiter bewegen sich zwischen Halle und Ladezone.
Das Problem
Eine einzelne Lichtschranke ist montiert. Sie erkennt Hindernisse auf einer bestimmten Höhe. Trotzdem kommt es immer wieder zu Störungen, weil der tatsächliche Gefahrenbereich größer ist als die eine Strahllinie.
Der falsche Weg
Die Lichtschranke wird immer wieder neu ausgerichtet. Man reinigt den Sensor, prüft die Kabel, stellt die Anlage neu ein. Kurzzeitig funktioniert es besser – das Grundproblem bleibt.
Der richtige Weg
Die Toröffnung wird ganzheitlich betrachtet. Statt nur einen Punkt zu überwachen, wird ein Lichtgitter mit Schutzfeld nachgerüstet. So wird der Bereich deutlich breiter abgesichert.
Das Ergebnis
Der Torbereich wird zuverlässiger überwacht. Der Betrieb gewinnt mehr Sicherheit, weniger Störungen und eine bessere Grundlage für Wartung und Prüfung.
Technische Details smart erklärt
Die technischen Daten sind wichtig – aber nur, wenn man versteht, welchen Nutzen sie im Alltag bringen.
| Merkmal | Was es bedeutet | Warum es wichtig ist |
|---|---|---|
| Produkttyp | Sicherheits-Lichtgitter | Überwacht ein Schutzfeld statt nur einer einzelnen Lichtschrankenlinie. |
| Modell | Marantec GridScan/Pro 1.960 | Professionelle Lösung für Torabsicherung, Nachrüstung und Modernisierung. |
| Schutzfeldhöhe | 1,96 m | Geeignet für viele normale Tor- und Durchgangsbereiche. |
| Schnittstellen | OSE, PNP, NPN | Ermöglicht den Einsatz an vielen Marantec-Steuerungen und passenden Fremdfabrikaten. |
| Schutzart | IP67 | Robust gegen Staub und Feuchtigkeit in anspruchsvollen Umgebungen. |
| Lieferumfang | Sender, Empfänger, Anschlusskabel, Synchronisationskabel | Wichtige Basiskomponenten sind direkt enthalten. |
| Montage | Seitlich am Torbereich | Die genaue Position muss zur Toröffnung, Steuerung und Nutzung passen. |
| Zubehör | Schutzabdeckungen, Befestigungswinkel, Verlängerungskabel | Erhöht Alltagstauglichkeit, Schutz und saubere Montage. |
| Einsatzbereich | Industrietore, Garagentore, Sektionaltore, Rolltore | Besonders sinnvoll bei viel Personen- oder Fahrzeugverkehr. |
Welches Lichtgitter passt zu welcher Toranlage?
Nicht jedes Tor braucht dieselbe Lösung. Diese Übersicht hilft Ihnen, schneller das passende Produkt und sinnvolle Ergänzungen zu finden.
| Situation | Empfohlene Lösung | Direktlink |
|---|---|---|
| Normale Torhöhe, Schutzfeld bis 1,96 m gewünscht | Marantec GridScan/Pro 1.960 | Zum GridScan/Pro 1.960 |
| Höhere Öffnung oder größerer Schutzbereich | Marantec GridScan/Pro 2.500 | GridScan/Pro 2.500 ansehen |
| Linsen vor Staub, Schmutz und Beschädigung schützen | Schutzabdeckungs-Set GridScan/Pro 1.960 | Schutzabdeckung ansehen |
| Stabile 90°-Montage am Rahmen oder Pfosten | Marantec Befestigungs-Set 90° | Befestigungs-Set ansehen |
| Zusätzliche Kabellänge erforderlich | Marantec Verlängerungskabel Synchronisation 5 m | Verlängerungskabel ansehen |
| Einzelne Punktabsicherung reicht aus | Marantec Einweg-Lichtschranke 10 m | Lichtschranke ansehen |
| Steuerung mit Anschluss für Lichtgitter gesucht | Marantec CS 320 400V Steuerung | CS 320 ansehen |
| Alle Lichtgitter und Zubehörteile vergleichen | Kategorie Lichtgitter für Tore | Kategorie ansehen |
| Unsicher bei Höhe, Steuerung oder Schnittstelle | Technische Beratung durch Tormeister24 | Kontakt aufnehmen |
Häufige Einwände – direkt beantwortet
„Eine Lichtschranke ist günstiger.“
Ja. Aber sie überwacht nur eine Linie. Wenn der Torbereich groß, unübersichtlich oder stark genutzt ist, kann ein Lichtgitter die bessere Investition sein.
„Unsere Anlage funktioniert doch.“
Funktionieren reicht nicht immer. Wenn die Absicherung nicht zur Nutzung passt, entstehen Störungen, Risiken und Prüfungsfragen.
„Passt das an unsere Steuerung?“
Das hängt von Schnittstelle und Steuerung ab. OSE, PNP und NPN müssen sauber geprüft werden. Tormeister24 hilft bei der Einordnung.
„Brauchen wir wirklich Schutzabdeckungen?“
In sauberen Bereichen vielleicht nicht immer. In Hallen mit Staub, Staplerverkehr oder Spritzwasser sind sie oft sehr sinnvoll.
Sicherheits-Update 2026/2027: Warum moderne Torabsicherung wichtiger wird
Kraftbetätigte Tore werden immer genauer betrachtet: Sicherheitseinrichtungen, Prüfung, Dokumentation und zuverlässige Funktion stehen stärker im Fokus.
Für Betreiber bedeutet das praktisch: Eine alte Lichtschranke kann ausreichend sein – muss es aber nicht. Wenn die tatsächliche Nutzung anspruchsvoller ist, sollte die Absicherung modernisiert werden.
Gerade bei Industrietoren, Verladebereichen und Toranlagen mit Personenverkehr lohnt sich deshalb ein klarer Blick auf Lichtgitter, Schließkantensicherung, Steuerung und Montagezustand.
FAQ: Lichtgitter am Tor nachrüsten
Was ist ein Lichtgitter am Tor?
Ein Lichtgitter ist eine optische Sicherheitseinrichtung, die ein vertikales Schutzfeld überwacht. Wird dieses Schutzfeld unterbrochen, kann die Steuerung den Torlauf stoppen oder entsprechend reagieren.
Was ist der Unterschied zwischen Lichtschranke und Lichtgitter?
Eine Lichtschranke überwacht eine einzelne Strahllinie. Ein Lichtgitter überwacht mehrere Strahlen über eine größere Höhe und bietet dadurch eine breitere Anwesenheitserkennung.
Wann lohnt sich ein Lichtgitter statt einer Lichtschranke?
Wenn der Torbereich stark genutzt wird, Personenverkehr vorhanden ist, Stapler fahren, Paletten bewegt werden oder eine punktuelle Lichtschranke zu wenig Sicherheit bietet.
Für welche Tore ist das Marantec GridScan/Pro 1.960 geeignet?
Es eignet sich für viele Garagen- und Industrietore, insbesondere für Sektionaltore, Rolltore und stark genutzte Torbereiche mit normaler Schutzfeldhöhe.
Was bedeutet 1,96 m Schutzfeldhöhe?
Das Lichtgitter überwacht ein Schutzfeld bis 1,96 m Höhe. Das ist für viele normale Tor- und Durchgangsbereiche passend.
Wann brauche ich das GridScan/Pro 2.500?
Wenn eine höhere Toröffnung oder ein größerer Schutzbereich abgesichert werden soll. Die Auswahl hängt von Torhöhe, Nutzung und Montageposition ab.
Was bedeuten OSE, PNP und NPN?
Das sind unterschiedliche Schnittstellen beziehungsweise Signalausgänge. Entscheidend ist, welche Schnittstelle Ihre vorhandene Torsteuerung verarbeiten kann.
Brauche ich Schutzabdeckungen?
In rauen Umgebungen sind Schutzabdeckungen sehr sinnvoll. Sie schützen die Linsen, reduzieren Verschmutzung und erleichtern die Reinigung.
Kann ich ein Lichtgitter selbst montieren?
Da es sich um eine sicherheitsrelevante Einrichtung handelt, sollten Montage, Anschluss und Prüfung durch qualifiziertes Fachpersonal erfolgen.
Welche Informationen braucht Tormeister24 für die Beratung?
Hilfreich sind Fotos von Toranlage, Steuerung, vorhandener Lichtschranke, Schließkante, Montageposition, Typenschild und Kabelführung. Zusätzlich wichtig sind Torhöhe, Torbreite und Nutzung.
Sichern Sie Ihr Tor nicht nur punktuell – sichern Sie den Bereich.
Bestellen Sie jetzt das Marantec GridScan/Pro 1.960 Lichtgitter oder senden Sie Fotos Ihrer Anlage für eine klare Empfehlung von Tormeister24.
Jetzt GridScan/Pro 1.960 sichernFotos senden & beraten lassen
