Schlaffseilschalter defekt? So finden Sie den richtigen Ersatz
NC, 8,2 kΩ, rechts, links, steckbar oder Hörmann 30/40? Dieser Ratgeber zeigt, welcher Schlaffseilschalter zu Ihrem Sektionaltor oder Industrietor passt – ohne Fehlkauf und ohne gefährliches Überbrücken.
Schlaffseilschalter ansehenInhalt dieser Seite ↓
- Warum Schlaffseil sofort kritisch ist
- Typische Fehler beim Austausch
- Die Lösung: Anschlussart und Einbauposition erkennen
- Welcher Schlaffseilschalter passt?
- Symptome richtig deuten
- Praxisbeispiel aus der Halle
- Technische Details einfach erklärt
- Zubehör direkt mitdenken
- Einwände ehrlich beantwortet
- Häufige Fragen
Wenn das Seil schlaff wird, darf das Tor nicht einfach weiterfahren
Ein Sektionaltor oder Industrietor hängt nicht einfach nur in der Führung. Seile, Federn, Rollen, Wellen und Antrieb arbeiten zusammen. Wenn ein Tragseil Spannung verliert, ist das ein echtes Warnsignal.

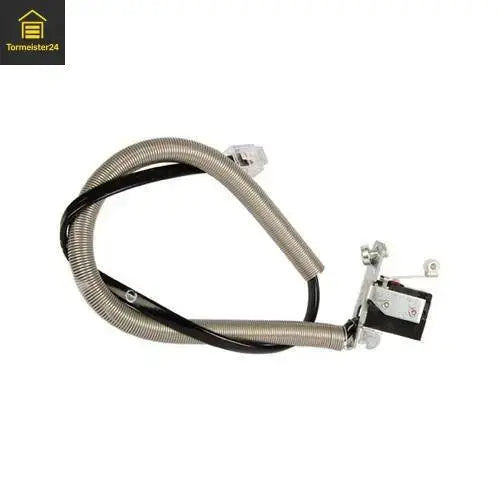

Genau dafür gibt es den Schlaffseilschalter. Er überwacht, ob das Seil noch korrekt gespannt ist. Wird ein Seil schlaff, springt ab oder reißt, unterbricht der Schalter den Sicherheitskreis. Das Tor soll stoppen, bevor größere Schäden entstehen.
Wenn dieser Schalter defekt, falsch angeschlossen oder überbrückt ist, wird aus einem kleinen Sicherheitsbauteil ein großes Risiko für Toranlage, Ware, Fahrzeuge und Menschen.
Die häufigsten Fehler beim Kauf eines Schlaffseilschalters
Viele Kunden bestellen den erstbesten Schalter, weil das Tor schnell wieder laufen soll. Genau dadurch entstehen Fehlkäufe.
Fehler 1: NC und 8,2 kΩ verwechseln
Ein einfacher NC-Kontakt und ein überwachter 8,2-kΩ-Sicherheitskreis sind nicht dasselbe. Die Steuerung muss genau das Signal bekommen, das sie erwartet.
Fehler 2: Steckbar oder konventionell ignorieren
Manche Anlagen arbeiten mit Systemstecker, andere mit konventioneller Verdrahtung. Wer hier falsch bestellt, steht bei der Montage sofort fest.
Fehler 3: Rechts und links nicht prüfen
Viele Schalter sind positionsgebunden. Eine rechte Ausführung passt nicht automatisch links. Die Einbauposition muss vor der Bestellung klar sein.
Fehler 4: Seilproblem mit Schalterproblem verwechseln
Wenn das Seil wirklich schlaff ist, ist der Schalter nicht „lästig“, sondern macht seinen Job. Dann müssen Seil, Feder, Rolle und Führung geprüft werden.
Die Lösung: Schlaffseilschalter passend zur Toranlage wählen
Die richtige Auswahl beginnt mit vier Fragen:
Welche Toranlage ist verbaut? Welche Steuerung wertet den Kontakt aus? Ist der Anschluss steckbar oder konventionell? Sitzt der Schalter rechts, links oder im Kolben?
Bei Tormeister24 finden Sie passende Schlaffseilschalter für verschiedene Anwendungen: Hörmann Baureihe 30/40, Hörmann WA100 und WA400, FlexiForce 440–600R, GFA sowie Marantec-Ausführungen mit NC-Kontakt oder 8,2-kΩ-Widerstand.
Hörmann Baureihe 30/40
Wenn Ihr Industrietor zur Hörmann Baureihe 30 oder 40 gehört, benötigen Sie eine passende Ausführung mit richtiger Anschlussart und Kabellänge.
Hörmann 30/40 ansehenFlexiForce 440–600R
Für FlexiForce-Seilbruchsicherungen ist die passende rechte oder linke Ausführung entscheidend. Nicht nach Optik kaufen – nach Einbauposition.
FlexiForce rechts ansehen8,2-kΩ-Sicherheitskreis
Wenn Ihre Steuerung einen überwachten 8,2-kΩ-Kreis erwartet, brauchen Sie eine passende Ausführung mit integriertem Widerstand.
8,2-kΩ-Variante ansehenGFA und weitere Industrietore
Bei GFA-Anlagen oder universellen Industrieanwendungen muss die Ausführung zur Steuerung, Seilüberwachung und Einbausituation passen.
GFA Schalter ansehenWelcher Schlaffseilschalter passt? Die schnelle Entscheidungstabelle
Diese Tabelle hilft bei der Vorauswahl. Für die finale Bestellung sollten immer Typenschild, Steuerung, Anschlussart, vorhandener Schalter und Einbauposition geprüft werden.
| Ausgangssituation | Empfohlene Lösung | Warum diese Wahl? |
|---|---|---|
| Hörmann Industrietor Baureihe 30/40, konventioneller Anschluss | Marantec Schlaffseilschalter Hörmann 30/40 im Gehäuse | Passende Lösung mit Gehäuse, 0,5 m Kabel und NC-Kontakt für diese Baureihe. |
| Hörmann Baureihe 30/40, steckbare Systemverkabelung | Hörmann Schlaffseilschalter 30/40 | Geeignet, wenn der vorhandene Schalter mit Systemstecker ersetzt werden soll. |
| FlexiForce 440–600R, rechte Seite | Marantec Schlaffseilschalter rechts 0,4 m | Rechte Ausführung mit Montagewinkel für passende FlexiForce-Seilbruchsicherungen. |
| Rechte Ausführung mit überwachtem 8,2-kΩ-Sicherheitskreis | Marantec Schlaffseilschalter rechts steckbar 8,2 kΩ | Passend, wenn die Steuerung einen 8,2-kΩ-Widerstand erwartet. |
| Kolbenbauform mit kurzem Kabel benötigt | Marantec Schlaffseilschalter im Kolben 0,4 m | Direkte Erfassung der Seilbewegung über Kolbenbauform. |
| Große Toranlage oder weiter Kabelweg | Marantec Schlaffseilschalter im Kolben 8,5 m | Sinnvoll, wenn der Anschluss weiter entfernt liegt und längere Leitung benötigt wird. |
| Hörmann WA100 Steuerung vorhanden | Schlaffseilschalter Hörmann WA100 | Gezielte Ersatzlösung für WA100-Anwendungen. |
| Hörmann WA400 Steuerung vorhanden | Schlaffseilschalter Hörmann WA400 | Passend, wenn die Seilüberwachung zur WA400-Anwendung gehört. |
| GFA-Anlage mit rechter Schalterposition | GFA Schlaffseilschalter rechts | Richtige Richtung für passende GFA-Toranlagen mit rechter Einbauposition. |
Symptome richtig deuten: Schalter defekt oder echtes Seilproblem?
Ein Schlaffseilschalter kann auslösen, weil er defekt ist. Er kann aber auch auslösen, weil ein echtes Problem am Tor vorliegt. Genau diese Unterscheidung ist wichtig.
Tor stoppt plötzlich
Die Steuerung kann einen geöffneten Sicherheitskreis erkennen. Ursache können Schlaffseilschalter, Seilspannung, Kabel, Klemme oder Steuerung sein.
Schalter prüfenTor fährt nur im Totmannbetrieb
Dann meldet oft ein Sicherheitselement ein Problem. Neben Schlaffseilschalter kommen auch Schließkante, Lichtschranke oder Schlupftürkontakt infrage.
Schließkante ansehenSeil hängt sichtbar durch
Dann ist der Schalter wahrscheinlich nicht das Hauptproblem. Seil, Feder, Rolle, Seiltrommel und mechanische Führung müssen geprüft werden.
Federn prüfenFehler kommt nur manchmal
Dann sind Wackelkontakt, Kabelbruch, lose Steckverbindung oder ein falsch eingestellter Schaltpunkt besonders verdächtig.
Fehlerbild prüfen lassenPraxisbeispiel: Das Tor stoppt – und der Betrieb sucht an der falschen Stelle
Ein typischer Fall: Ein Industrietor fährt morgens hoch, bleibt aber beim nächsten Zyklus stehen. Die Steuerung meldet einen Sicherheitsfehler. Im Lager wird sofort vermutet: „Die Steuerung ist kaputt.“
Der Techniker prüft zuerst die Schließkante. Danach die Lichtschranke. Beides ist in Ordnung. Erst beim Blick auf die Seilbruchsicherung fällt auf: Ein Schlaffseilschalter ist mechanisch beschädigt, der Kontakt schaltet nicht mehr sauber.
Jetzt ist die richtige Auswahl entscheidend. Es reicht nicht, irgendeinen neuen Schalter zu bestellen. Der vorhandene Anschluss ist steckbar, die Anlage erwartet ein bestimmtes Sicherheitssignal und die Einbauposition ist rechts.
Die saubere Lösung: alten Schalter identifizieren, Anschlussart prüfen, Steuerungseingang klären, passende rechte oder linke Variante bestellen und dabei prüfen, ob Seilspannung, Rolle und Federanlage ebenfalls in Ordnung sind.
Technische Details – verständlich erklärt
Schlaffseilschalter sind kleine Bauteile. Aber die technischen Unterschiede entscheiden darüber, ob Ihre Toranlage wieder sauber läuft.
| Merkmal | Was es bedeutet | Warum es wichtig ist |
|---|---|---|
| NC-Kontakt | Normalerweise geschlossener Kontakt. | Öffnet bei Auslösung den Sicherheitskreis und stoppt die Anlage. |
| 8,2 kΩ | Überwachter Sicherheitskreis mit Widerstand. | Wichtig, wenn die Steuerung genau diesen Widerstand auswertet. |
| Zwangsöffnung | Mechanisch definierte Kontaktöffnung. | Erhöht die Sicherheit bei sicherheitsrelevanten Schaltfunktionen. |
| Steckbar | Anschluss über Systemstecker. | Ermöglicht schnellen Austausch, wenn die Anlage dafür ausgelegt ist. |
| Konventionell | Direkte Verdrahtung ohne Systemstecker. | Passend für Anlagen mit klassischem Klemmenanschluss. |
| Kabellänge | Zum Beispiel 0,4 m, 0,5 m oder 8,5 m. | Falsche Kabellänge macht die Montage unnötig schwer oder unmöglich. |
| Einbauposition | Rechts, links oder Kolbenbauform. | Entscheidend für mechanische Passform und korrekte Funktion. |
| Schutzart | Schutz gegen Staub und Feuchtigkeit. | Wichtig bei Industrie, Außenbereich, Feuchtigkeit und rauem Torbetrieb. |
Warum NC nicht automatisch reicht
Viele ältere oder einfache Anlagen arbeiten mit NC-Kontakt. Moderne oder überwachte Sicherheitskreise können aber einen 8,2-kΩ-Widerstand erwarten. Wird das falsche Signal angeschlossen, bleibt die Störung bestehen.
Warum rechts und links nicht egal sind
Schlaffseilschalter sitzen mechanisch an der Seilbruchsicherung oder im Bereich der Seilüberwachung. Die Form, der Winkel und die Betätigung müssen zur Einbaurichtung passen.
Warum ein echter Seilfehler nicht ignoriert werden darf
Wenn das Seil wirklich Spannung verliert, ist der Schalter nicht das Problem. Dann schützt er die Anlage. In diesem Fall müssen Seil, Feder, Rollen, Trommel und Torlauf geprüft werden.
Warum Überbrücken gefährlich ist
Ein überbrückter Schlaffseilschalter täuscht der Steuerung Sicherheit vor. Damit fährt das Tor möglicherweise weiter, obwohl ein mechanisches Problem vorliegt. Das ist genau das, was der Schalter verhindern soll.
Zubehör direkt mitdenken: Oft ist nicht nur der Schalter betroffen
Bei Sicherheitsfehlern am Tor hängen mehrere Bauteile zusammen. Wer nur den Schalter tauscht, übersieht manchmal die eigentliche Ursache.
| Zubehör / Kategorie | Wann sinnvoll? | Direktlink |
|---|---|---|
| Schließkantensicherung | Wenn das Tor nur im Totmannbetrieb fährt oder beim Schließen stoppt. | Schließkante ansehen |
| Lichtschranken | Wenn der Sicherheitsfehler im Torbereich oder bei der Durchfahrt liegt. | Lichtschranken ansehen |
| Schlupftürkontakte | Wenn ein Tor mit integrierter Schlupftür Sicherheitsfreigaben blockiert. | Schlupftürkontakte ansehen |
| Torsionsfedern | Wenn Seilspannung, Torbalance oder Gewichtsausgleich nicht mehr stimmt. | Federn ansehen |
| Industrietor-Steuerungen | Wenn die Steuerung defekt ist oder Sicherheitssignale nicht korrekt verarbeitet. | Steuerungen ansehen |
| Spiralkabel & Anschlussdosen | Wenn der Fehler bewegungsabhängig ist oder ein Wackelkontakt vermutet wird. | Kabel & Dosen ansehen |
| Laufrollen & Beschläge | Wenn das Tor schief läuft, klemmt oder die Seilspannung ungleich wirkt. | Rollenhalter & Scharniere ansehen |
Empfohlene Produktwege bei Tormeister24
Je genauer Sie den vorhandenen Schalter identifizieren, desto schneller finden Sie die passende Lösung.
Für Hörmann 30/40
Prüfen Sie, ob Ihr vorhandener Schalter konventionell, steckbar, mit oder ohne Gehäuse ausgeführt ist.
Hörmann 30/40 kaufenFür FlexiForce
Prüfen Sie rechte oder linke Einbauposition und ob NC oder 8,2 kΩ benötigt wird.
FlexiForce rechts kaufenFür überwachte Sicherheitskreise
Wenn Ihre Steuerung 8,2 kΩ erwartet, wählen Sie eine passende Variante mit integriertem Widerstand.
8,2-kΩ-Schalter kaufenFür unklare Anlagen
Wenn Anschlussart, Seite oder Steuerung unklar sind, starten Sie in der Kategorie und lassen Sie die Situation prüfen.
Kategorie öffnen„Kann man den Schalter nicht einfach überbrücken?“ – Einwände ehrlich beantwortet
„Das Tor muss schnell wieder laufen.“
Verständlich. Aber Sicherheit zu überbrücken ist keine schnelle Reparatur, sondern ein Risiko. Der richtige Schalter ist der schnellere Weg zu dauerhaftem Betrieb.
„Der alte Schalter sieht fast gleich aus.“
Optik reicht nicht. Kontaktart, Widerstand, Stecker, Kabellänge und Einbauposition müssen passen.
„Vielleicht ist nur die Steuerung defekt.“
Möglich. Häufig liegt der Fehler aber in der Sicherheitskette: Schlaffseilschalter, Schließkante, Lichtschranke oder Schlupftürkontakt.
„Ich weiß nicht, ob NC oder 8,2 kΩ.“
Dann nicht raten. Ein Foto von Steuerung, Klemmenplan und vorhandenem Schalter hilft meist deutlich schneller als eine falsche Bestellung.
Keine Lust auf falschen Sicherheitskontakt?
Tormeister24 hilft bei der Auswahl. Mit Foto, Typenschild und Einbauposition kommen Sie schneller zum passenden Schlaffseilschalter.
Schlaffseilschalter prüfen lassenWas passiert, wenn Sie das Problem ignorieren?
Dann wird aus einer Sicherheitsmeldung schnell ein echter Ausfall.
Tor bleibt eingeschränkt nutzbar
Totmannbetrieb kostet bei jeder Fahrt Zeit. In Industrie und Logistik summiert sich das schnell.
Echtes Seilproblem bleibt unerkannt
Wenn ein Seil durchhängt oder falsch läuft, kann die Anlage mechanisch weiter beschädigt werden.
Sicherheitsrisiko steigt
Ein überbrückter oder defekter Sicherheitskontakt kann Personen, Fahrzeuge und Toranlage gefährden.
Folgekosten entstehen
Was heute ein Schalter ist, kann morgen Seil, Feder, Rolle, Torblatt, Steuerung oder Antrieb betreffen.
FAQ: Schlaffseilschalter am Sektionaltor und Industrietor
Was macht ein Schlaffseilschalter?
Ein Schlaffseilschalter überwacht die Seilspannung am Tor. Wenn ein Seil schlaff wird, abspringt oder reißt, unterbricht der Schalter den Sicherheitskreis und stoppt die Torbewegung.
Woran erkenne ich einen defekten Schlaffseilschalter?
Typische Hinweise sind Sicherheitsfehler, Torstopp, Totmannbetrieb oder unplausibles Schaltverhalten. Trotzdem sollte immer geprüft werden, ob nicht ein echtes Seilproblem vorliegt.
Was ist der Unterschied zwischen NC und 8,2 kΩ?
NC ist ein normalerweise geschlossener Kontakt. 8,2 kΩ ist ein überwachter Sicherheitskreis mit Widerstand. Ihre Steuerung entscheidet, welche Variante benötigt wird.
Was bedeutet steckbar oder konventionell?
Steckbar bedeutet Anschluss über Systemstecker. Konventionell bedeutet direkte Verdrahtung über Kabel oder Klemmen. Die Anschlussart muss zur bestehenden Anlage passen.
Warum gibt es rechte und linke Schlaffseilschalter?
Die Schalter sitzen mechanisch an bestimmten Einbaupositionen. Rechte und linke Ausführungen unterscheiden sich je nach Torseite und Betätigung. Deshalb muss die Einbauposition vor der Bestellung geprüft werden.
Kann ich einen Schlaffseilschalter überbrücken?
Nein. Ein Schlaffseilschalter ist ein Sicherheitsbauteil. Überbrücken kann gefährlich sein und ist keine fachgerechte Reparatur.
Warum löst der Schlaffseilschalter aus, obwohl der Schalter neu ist?
Dann liegt möglicherweise ein echtes mechanisches Problem vor: Seilspannung, Feder, Rolle, Seilführung, Trommel oder Torlauf müssen geprüft werden.
Welche Fotos helfen bei der Auswahl?
Hilfreich sind Fotos vom alten Schalter, Kabel oder Stecker, Einbauposition rechts oder links, Seilbruchsicherung, Steuerung, Klemmenbereich und Typenschild der Toranlage.
Darf ich den Schlaffseilschalter selbst tauschen?
Wenn Sie keine qualifizierte Fachkraft sind, sollten Sie Sicherheitskreise und Toranlagen nicht selbst reparieren. Die Prüfung und Inbetriebnahme gehören in fachkundige Hände.
Kann Tormeister24 bei der Auswahl helfen?
Ja. Senden Sie Fotos, Typenschild, Einbauposition und Anschlussart. Tormeister24 hilft, den passenden Schlaffseilschalter schneller zu finden.
Jetzt den passenden Schlaffseilschalter finden – statt die Sicherheitskette zu überbrücken
Wählen Sie jetzt den passenden Schlaffseilschalter für Hörmann, FlexiForce, GFA oder Marantec – oder lassen Sie Anschlussart, Seite und Signal vor dem Kauf prüfen.
Schlaffseilschalter kaufenFachberatung anfragen
