Tor fährt wieder auf? So finden Sie den Fehler an Lichtschranke, Optosensor oder Schließkante
Wenn ein Tor nicht mehr schließt, sofort reversiert oder ständig eine Sicherheitsstörung meldet, liegt das Problem oft nicht am Antrieb. Häufig sind Lichtschranke, Optosensor, Sicherheitskontaktleiste oder Lichtgitter betroffen. Dieser Ratgeber zeigt, wie Sie den Fehler richtig einordnen und das passende Ersatzteil finden.
Lichtschranken ansehenInhalt dieser Seite ↓
- Warum ein Tor plötzlich wieder auffährt
- Typische Symptome an Toranlagen
- Die häufigsten Fehlkäufe bei Sicherheitstechnik
- So finden Sie die richtige Ursache
- Welche Tormeister24-Lösung passt?
- Praxisbeispiel: Tor schließt nicht mehr
- Technische Details einfach erklärt
- Einwände ehrlich beantwortet
- Häufige Fragen
Wenn das Tor wieder auffährt, schützt es sich oft selbst
Ein automatisches Tor fährt nicht grundlos wieder auf. In vielen Fällen meldet die Sicherheitstechnik: „Hier stimmt etwas nicht.“ Das kann ein echtes Hindernis sein. Es kann aber auch eine verschmutzte Lichtschranke, ein defekter Optosensor oder eine beschädigte Kontaktleiste sein.
Der Fehler wirkt im Alltag sofort störend: Das Garagentor bleibt offen. Das Industrietor blockiert den Ablauf. Das Schiebetor schließt nicht. Die Halle bleibt ungeschützt. Und irgendwann wird aus einer kleinen Störung ein echtes Sicherheits- und Betriebsproblem.
Genau hier trennt sich Fachhandel von Rätselraten. Bei Tormeister24 finden Sie passende Lichtschranken, Optosensoren, Lichtgitter und Sicherheitskontaktleisten für unterschiedliche Toranlagen.
Diese Symptome deuten auf Lichtschranke, Optosensor oder Schließkante hin
Viele Fehler lassen sich schon am Verhalten des Tores grob einordnen. Wichtig ist: Nicht blind bestellen, sondern das Symptom sauber lesen.
Tor fährt sofort wieder auf
Wenn das Tor beim Schließen direkt reversiert, kann eine Lichtschranke unterbrochen, falsch ausgerichtet oder verschmutzt sein.
Tor stoppt kurz vor dem Boden
Dann kann die Schließkante auslösen. Prüfen Sie Gummiprofil, Optosensor, Kontaktleiste, Spiralkabel und Anschlussdose.
Tor schließt nur bei gedrückter Taste
Das kann ein Hinweis auf eine Sicherheitsstörung sein. Viele Steuerungen erlauben dann nur noch Totmannbetrieb.
Fehler tritt nur bei Sonne oder Regen auf
Feuchtigkeit, Reflexionen, Verschmutzung oder falsche Ausrichtung können Lichtschranken stören – besonders im Außenbereich.
Fehler kommt nach Anfahrschaden
Nach Kontakt mit Stapler, Fahrzeug oder Palette sollten Lichtschranke, Lichtgitter, Schließkante und Führung geprüft werden.
LED am Sensor blinkt oder bleibt dunkel
Das kann auf Verschmutzung, falsche Ausrichtung, Kabelbruch, fehlende Spannung oder einen defekten Sensor hinweisen.
Die häufigsten Fehlkäufe bei Torsicherheit
Bei Sicherheitstechnik sehen viele Produkte ähnlich aus. Genau deshalb passieren teure Fehlbestellungen. Eine 2-Draht-Lichtschranke ist nicht automatisch kompatibel mit jeder Steuerung. Ein OSE-Optosensor ersetzt keine 8,2-kΩ-Kontaktleiste. Und ein Lichtgitter löst ein anderes Problem als eine einfache Lichtschranke.
Fehler 1: Lichtschranke und Schließkante verwechseln
Die Lichtschranke sichert den Bereich vor dem Tor. Die Schließkante sitzt am bewegten Torabschluss. Beide haben unterschiedliche Aufgaben.
Fehler 2: Anschlussart nicht prüfen
2-Draht, 4-Draht, OSE, PNP/NPN oder 8,2 kΩ: Diese Begriffe entscheiden, ob das Ersatzteil überhaupt zur Steuerung passt.
Fehler 3: Nur nach Reichweite kaufen
8 m, 10 m, 20 m oder 21 m sind wichtig. Aber Schutzart, Kabel, Ausrichtung, Steuerung und Montageort sind genauso entscheidend.
Fehler 4: Verschmutzung nicht prüfen
Manchmal ist kein Ersatzteil defekt. Staub, Spinnweben, Wasser oder schlecht sitzende Reflektoren können eine Störung auslösen.
Fehler 5: Kabelbruch übersehen
Gerade Spiralkabel, Anschlussdosen und bewegte Leitungen an Sektionaltoren sind typische Fehlerquellen.
Fehler 6: Sicherheit überbrücken
Das ist keine Lösung. Sicherheitsbauteile schützen Menschen, Fahrzeuge und Ware. Defekte Teile gehören geprüft und ersetzt.
So finden Sie die richtige Ursache – ohne gefährliches Rätselraten
Der schnellste Weg ist nicht: „irgendeine Lichtschranke bestellen“. Der schnellste Weg ist: Fehlerbild, Steuerung, Sensorart und Einbausituation sauber prüfen.
1. Prüfen Sie, wann das Tor reagiert
Fährt es sofort wieder auf? Stoppt es erst kurz vor dem Boden? Meldet die Steuerung einen Fehler? Funktioniert Öffnen, aber Schließen nicht? Diese Details helfen bei der Eingrenzung.
2. Reinigen und ausrichten
Bei Lichtschranken und Lichtgittern zuerst Linsen, Reflektoren und Erfassungsbereich prüfen. Schmutz, Feuchtigkeit und falsche Ausrichtung sind häufige Ursachen.
3. Sensorart bestimmen
Ist eine Einweg-Lichtschranke verbaut? Eine Reflexions-Lichtschranke? Ein OSE-Optosensor in der Schließkante? Eine 8,2-kΩ-Kontaktleiste? Oder ein Lichtgitter über die gesamte Toröffnung?
4. Steuerung und Anschluss prüfen
Fotografieren Sie die Steuerung, Anschlussklemmen, vorhandene Sensoren, Kabel und Typenschild. Bei Tormeister24 finden Sie passende Lösungen für Lichtschranken, Optosensoren und Lichtgitter.
5. Zubehör direkt mitplanen
Bei Sicherheitsstörungen sind oft nicht nur Sensoren betroffen. Auch Spiralkabel, Endkappen, Aluminium-K-Schienen oder Befestigungssets können nötig sein.
Fotos senden & Fehlkauf vermeidenWelche Tormeister24-Lösung passt zu welchem Fehler?
Diese Übersicht hilft bei der ersten Orientierung. Die endgültige Auswahl sollte immer anhand von Steuerung, Anschlussart, Torart und vorhandener Sensorik erfolgen.
| Ihre Situation | Empfohlene Lösung | Direkt ansehen |
|---|---|---|
| Tor fährt beim Schließen sofort wieder auf | Lichtschranke reinigen, ausrichten oder passend ersetzen | Lichtschranken ansehen |
| Kurze bis mittlere Toröffnung, 2-Draht-Anschluss vorhanden | Marantec Special 633 Einweg-Lichtschranke, 8 m, 2-Draht, IP65 | Special 633 ansehen |
| Breitere Toranlage oder längere Distanz | Marantec Special 633 L Einweg-Lichtschranke, 20 m, 2-Draht, IP65 | Special 633 L ansehen |
| Große Toranlage, Außenbereich oder Reflexionslösung gewünscht | SOMMER Reflexions-Lichtschranke 21 m mit Polfilter | SOMMER 21 m ansehen |
| Schließkante am Sektionaltor oder Industrietor löst aus | Optosensor-Schließkantensicherungsset komplett universal | Optosensor-Set ansehen |
| Marantec OSE-System mit kurzer Empfängerseite | Marantec Optosensor-Set OSE, Sender 6,5 m, Empfänger 0,5 m | OSE 6,5 m ansehen |
| Längere Kabelführung in der Schließkante nötig | Marantec Optosensor-Set OSE mit Sender 10,5 m oder 15 m | OSE 10,5 m ansehen |
| Toröffnung soll flächig überwacht werden | Marantec GridScan/Pro 1.960 Lichtgitter, 1,96 m Schutzfeldhöhe | GridScan/Pro ansehen |
| Elektrische Kontaktleiste 8,2 kΩ wird benötigt | Sicherheitskontaktleiste 8,2 kΩ, 65 mm, mit Clip-Füßen | Kontaktleiste ansehen |
| Kontaktleiste soll sauber befestigt werden | SOMMER Aluminium-K-Schiene 1000 mm für Sicherheitskontaktleisten | K-Schiene ansehen |
Praxisbeispiel: Das Tor schließt nicht – aber der Antrieb ist völlig in Ordnung
Ein Betrieb meldet: Das Sektionaltor fährt normal auf, aber beim Schließen stoppt es kurz vor dem Boden und fährt wieder hoch. Der erste Verdacht: Der Antrieb ist defekt.
Bei genauer Prüfung zeigt sich: Der Antrieb arbeitet. Die Steuerung reagiert. Das Problem liegt in der Schließkante. Das Gummiprofil ist beschädigt, der Optosensor meldet unzuverlässig und das Spiralkabel zeigt Verschleiß.
Ein neuer Antrieb hätte nichts gebracht. Die richtige Lösung ist ein passender Optosensor oder eine neue Schließkantensicherung – inklusive Prüfung von Kabel, Anschlussdose und Gummiprofil.
Genau dafür ist Tormeister24 stark: mit passenden Optosensoren, Lichtschranken, Lichtgittern und klarer Fachberatung.
Fehlerbild prüfen lassenTechnische Details einfach erklärt
Diese Begriffe helfen Ihnen, schneller das richtige Ersatzteil zu finden.
Lichtschranke
Sie überwacht einen Bereich vor oder in der Toröffnung. Wird der Lichtstrahl unterbrochen, stoppt oder reversiert das Tor.
Einweg-Lichtschranke
Sender und Empfänger sitzen gegenüber. Diese Lösung ist zuverlässig, braucht aber auf beiden Seiten passende Montage und Kabel.

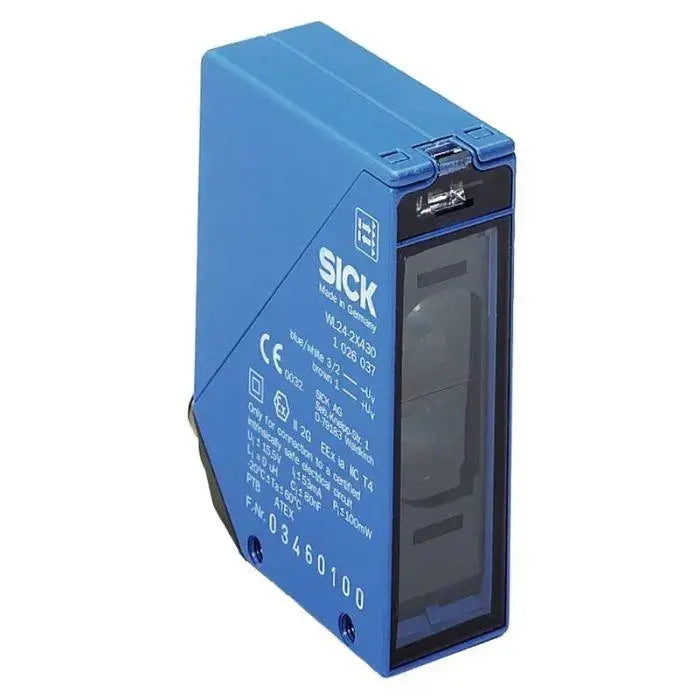

Reflexions-Lichtschranke
Sender und Empfänger sitzen in einem Gehäuse. Gegenüber sitzt ein Reflektor. Praktisch, wenn nur auf einer Seite Strom vorhanden ist.
Optosensor / OSE
Optosensoren sitzen in der Schließkante. Wird das Gummiprofil gedrückt oder das optische Signal unterbrochen, reagiert die Steuerung.
8,2-kΩ-Kontaktleiste
Eine elektrische Kontaktleiste arbeitet mit Widerstandsauswertung. Sie muss zur Steuerung und zum vorhandenen System passen.
Lichtgitter
Ein Lichtgitter überwacht nicht nur einen Punkt, sondern ein größeres Schutzfeld. Das ist besonders stark bei Industrie- und Schnelllauftoren.
Welche Fotos helfen Tormeister24 bei der Auswahl?
Fotografieren Sie das gesamte Tor, vorhandene Lichtschranken, Reflektoren, Lichtgitter, Schließkante, Anschlussdose, Spiralkabel, Steuerung, Typenschild und Fehleranzeige. Je genauer die Bilder, desto schneller lässt sich das passende Teil eingrenzen.
Welche Daten sollten Sie notieren?
Wichtig sind Torart, Hersteller, Steuerungsmodell, Anschlussart, vorhandene Sensorbezeichnung, Kabellänge, Reichweite, Montageort und das genaue Fehlerverhalten.
Häufige Einwände – ehrlich beantwortet
„Das Tor fährt wieder auf, also ist der Antrieb kaputt.“
Nicht automatisch. Sehr oft löst eine Sicherheitseinrichtung aus. Lichtschranke, Optosensor, Kontaktleiste oder Lichtgitter sollten zuerst geprüft werden.
„Kann ich die Lichtschranke einfach überbrücken?“
Nein. Das ist keine saubere Lösung und kann gefährlich werden. Sicherheitsbauteile schützen Personen, Fahrzeuge und Ware. Defekte Bauteile müssen fachgerecht ersetzt werden.
„Reicht eine billige Universal-Lichtschranke?“
Nur, wenn Anschlussart, Spannung, Reichweite, Schutzart und Steuerung passen. Bei Toranlagen ist Kompatibilität wichtiger als der niedrigste Preis.
„Was ist besser: Lichtschranke oder Lichtgitter?“
Eine Lichtschranke überwacht einen einzelnen Strahl. Ein Lichtgitter überwacht ein größeres Schutzfeld. Bei Industrie- und stark frequentierten Toren ist ein Lichtgitter oft die stärkere Lösung.
„Warum brauche ich die Steuerungsdaten?“
Weil die Steuerung vorgibt, welche Sensorart passt. OSE, 8,2 kΩ, 2-Draht, 4-Draht, PNP oder NPN sind nicht beliebig austauschbar.
„Kann ich das selbst montieren?“
Reinigung und Sichtprüfung können Sie vorbereiten. Anschluss, Parametrierung, Sicherheitsprüfung und Inbetriebnahme sollten qualifizierte Fachkräfte übernehmen.
Jetzt Fotos senden & richtig bestellenFAQ: Tor fährt wieder auf, Lichtschranke & Schließkantensicherung
Warum fährt mein Tor beim Schließen wieder auf?
Häufig löst eine Sicherheitseinrichtung aus. Mögliche Ursachen sind eine unterbrochene Lichtschranke, eine verschmutzte Linse, ein defekter Optosensor, eine beschädigte Kontaktleiste oder ein Kabelproblem.
Woran erkenne ich eine defekte Lichtschranke?
Typische Hinweise sind blinkende oder dunkle LEDs, Fehlermeldungen an der Steuerung, ein Tor, das nicht schließt, oder Störungen bei Sonne, Regen oder Verschmutzung.
Was ist der Unterschied zwischen Lichtschranke und Optosensor?
Die Lichtschranke überwacht den Torbereich mit einem Lichtstrahl. Der Optosensor sitzt meist in der Schließkante und überwacht dort die Torunterkante.
Was bedeutet OSE bei Toren?
OSE steht für optische Schließkantensicherung. Dabei überwachen Sender und Empfänger in der Schließkante ein optisches Signal.
Was bedeutet 8,2 kΩ bei Sicherheitskontaktleisten?
8,2 kΩ beschreibt den Widerstandswert einer elektrischen Kontaktleiste. Die Torsteuerung überwacht diesen Wert und erkennt dadurch Störungen oder Betätigung der Leiste.
Wann brauche ich ein Lichtgitter statt einer Lichtschranke?
Ein Lichtgitter ist sinnvoll, wenn ein größerer Bereich der Toröffnung überwacht werden soll. Das ist besonders bei Industrie-, Schnelllauf- und stark frequentierten Toren interessant.
Welche Reichweite sollte meine Lichtschranke haben?
Das hängt von der Torbreite und Einbausituation ab. Für kleinere Toranlagen reichen oft kürzere Reichweiten. Für breite Tore oder Außenbereiche können 20 m oder 21 m sinnvoll sein.
Kann eine verschmutzte Lichtschranke das Tor stoppen?
Ja. Staub, Spinnweben, Wasser, Schnee oder verschobene Reflektoren können die Funktion stören. Reinigen und Ausrichten ist deshalb der erste Schritt.
Welche Daten braucht Tormeister24 für eine Empfehlung?
Hilfreich sind Fotos von Tor, Steuerung, Sensoren, Schließkante, Anschlussdose, Kabeln und Typenschild. Zusätzlich wichtig sind Torart, Hersteller, Anschlussart und Fehlerverhalten.
Kann Tormeister24 bei der Auswahl helfen?
Ja. Senden Sie Fotos, Maße und eine kurze Fehlerbeschreibung. Tormeister24 kann dann besser prüfen, ob Lichtschranke, Optosensor, Kontaktleiste oder Lichtgitter die richtige Lösung ist.
Tor wieder zuverlässig schließen lassen – ohne falsches Ersatzteil
Ob Lichtschranke, Optosensor, Sicherheitskontaktleiste oder Lichtgitter: Mit Tormeister24 finden Sie die passende Sicherheitstechnik für Garagentor, Schiebetor, Sektionaltor und Industrietor.
