Loading Systems 232, 232M oder 233/233M? So bestellen Sie den richtigen Zylinder ohne Fehlkauf
Die Modellbezeichnung klingt ähnlich. Die Technik dahinter nicht. Wer Schwenklippe und Teleskoplippe verwechselt, bestellt schnell das falsche Teil – und zahlt doppelt.
Inhalt dieser Seite ↓
Die Bezeichnung klingt ähnlich. Der Fehlkauf ist trotzdem komplett anders.
Genau hier passiert an der Überladebrücke der teuerste Denkfehler.
Auf dem Typenschild steht Loading Systems. Im Kopf bleibt nur eine Zahl hängen: 232 oder 233. Und weil alles irgendwie ähnlich aussieht, wird schnell einfach „der passende Hydraulikzylinder“ bestellt.
Das Problem: Zwischen 232, 232M und 233/233M liegen im Alltag nicht nur kleine Unterschiede. Es geht um unterschiedliche Lippenprinzipien, andere Hublängen, andere Anschlüsse und damit um komplett andere Ersatzteile.
Wer hier falsch bestellt, verliert nicht nur Geld für das Teil. Er verliert Zeit, Montagefenster und im schlimmsten Fall den kompletten Verladefluss.
Und genau deshalb ist dieser Ratgeber so wichtig: Er übersetzt Modellnummern in eine klare Kaufentscheidung.
Die 5 häufigsten Fehler bei Loading Systems 232 / 232M / 233 / 233M
1. 232 und 232M als identisch ansehen
Beides klingt fast gleich. Aber die technischen Daten und die passende Zylinder-Ausführung unterscheiden sich deutlich.
2. 232M mit 233M verwechseln
Das kleine „M“ lenkt oft ab. Entscheidend ist nicht das M, sondern ob Sie eine Schwenklippe oder eine Teleskoplippe vor sich haben.
3. Nur nach Hersteller bestellen
Loading Systems hilft bei der Einordnung. Für die sichere Auswahl brauchen Sie trotzdem Hub, Anschluss und Zylindertyp.
4. Nur den Zylinder ansehen und den Schlauch vergessen
Manchmal liegt das eigentliche Problem nicht am Hauptbauteil, sondern an der hydraulischen Verbindung dorthin.
5. Unter Zeitdruck bestellen
Wer erst im echten Stillstand auswählt, bestellt oft hektisch. Und hektische Bestellungen sind bei Verladetechnik fast nie die günstigsten.
Loading Systems 232, 232M oder 233/233M: Der direkte Unterschied
Die einfachste Regel ist diese:
232 und 232M gehen in Richtung Klappkeil / Schwenklippe. 233 / 233M gehen in Richtung Vorschub / Teleskoplippe.
| Modell | Lippenprinzip | Passender Zylindertyp | Wichtige Daten | Direkter Einstieg |
|---|---|---|---|---|
| Loading Systems 232 | Klappkeil / Schwenklippe | Klappkeil-Hydraulikzylinder | Hub 138 mm, Ø 40 mm, Anschluss M16 × 1,5 | 232 Zylinder ansehen |
| Loading Systems 232M | Klappkeil / Schwenklippe | Klappkeil-Hydraulikzylinder | Hub 100 mm, Ø 30 mm, Anschluss G1/4 | 232M Zylinder ansehen |
| Loading Systems 233 / 233M | Vorschub / Teleskoplippe | Vorschub-Hydraulikzylinder | Hub 500 mm, Ø 25 mm, Anschluss G3/8 | 500-mm-Zylinder ansehen |
| Loading Systems 233 / 233M | Vorschub / Teleskoplippe | Vorschub-Hydraulikzylinder | Hub 1000 mm, Ø 25 mm, Anschluss G3/8 | 1000-mm-Zylinder ansehen |
Was Ihnen diese Bestellhilfe sofort spart
Weniger Fehlkäufe
Sie kaufen nicht nach Gefühl, sondern nach Modelllogik, Lippenart und Zylinderdaten.
Weniger Stillstand
Wer gleich das richtige Teil auswählt, spart sich den zweiten Bestellvorgang und unnötige Ausfallzeit.
Mehr Sicherheit
Hydraulikteile an der Rampe sind keine Bastelware. Passgenauigkeit ist hier kein Extra, sondern Pflicht.
Klare nächste Schritte
Sie sehen sofort, ob Sie im Bereich Klappkeil, Vorschub, Hub oder Schlauch weitermachen müssen.
Diese Produkte lösen die typischen 232 / 232M / 233 / 233M Fälle direkt

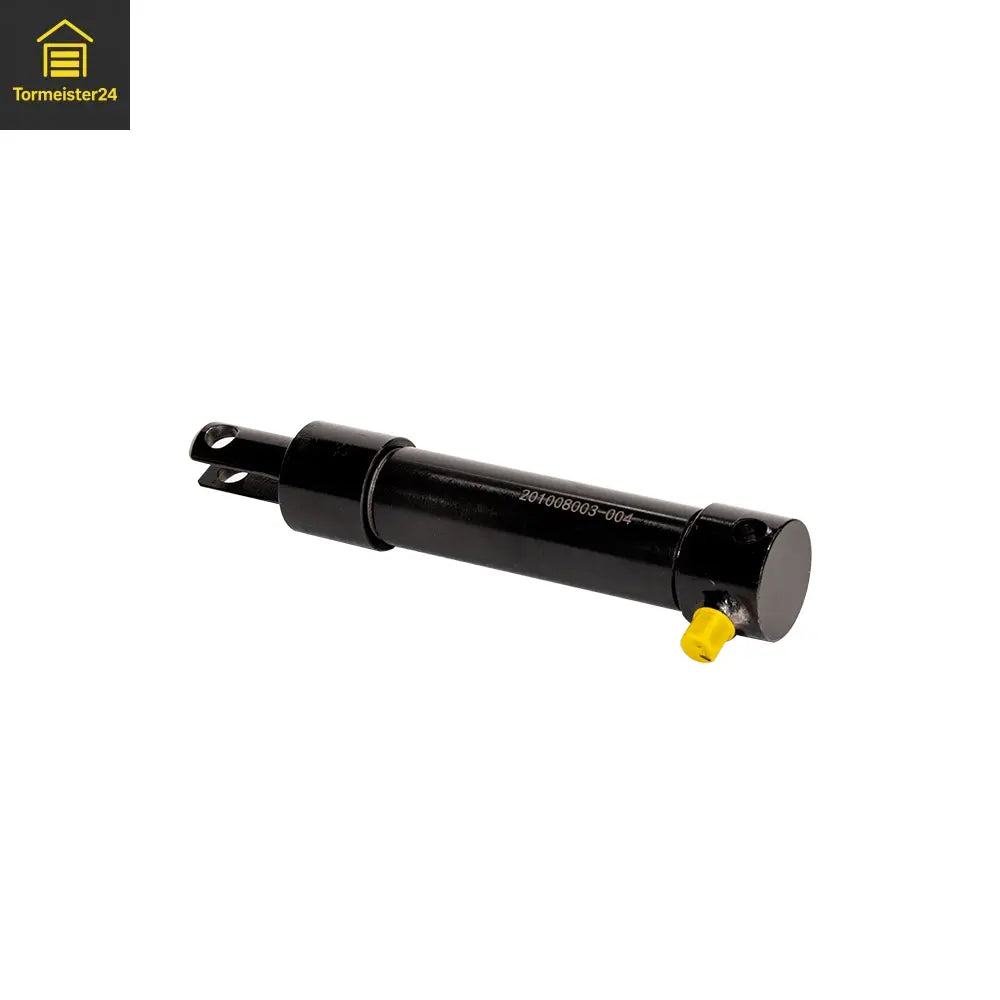

Loading Systems 232 – Klappkeilzylinder
Die richtige Wahl, wenn Ihre Schwenklippe zur Version 232 gehört und Sie genau die robuste 138-mm-Ausführung mit 40-mm-Kolbenstange brauchen.
232 Zylinder ansehenLoading Systems 232M – Klappkeilzylinder
Perfekt, wenn Ihre Brücke zur 232M-Version gehört und die Lippe sauber schwenken soll – ohne den typischen Verwechslungsfehler mit 233M.
232M Zylinder ansehenLoading Systems 233 / 233M – Vorschubzylinder 500 mm
Die passende Lösung, wenn Ihre Teleskoplippe einen kürzeren Vorschubweg braucht und 500 mm Hub die richtige Ausführung sind.
500 mm ansehenLoading Systems 233 / 233M – Vorschubzylinder 1000 mm
Für lange Vorschubwege und anspruchsvolle Dock-Situationen, in denen die Teleskoplippe sauber und weit ausfahren muss.
1000 mm ansehenLippenzylinderschläuche 860 / 1500 / 2000 mm
Wenn nicht der Zylinder selbst, sondern die Lippen-Hydraulikleitung das Problem ist. Die richtige Länge entscheidet hier über saubere, spannungsfreie Montage.
860 mm 1500 mm 2000 mmHubzylinderschlauch 620 mm
Wenn sich herausstellt, dass nicht die Lippe, sondern die Plattformseite hydraulisch schwächelt. Genau dann ist dieser Schlauch der bessere Einstieg.
Hubschlauch ansehenSchlauchset Hubzylinder 2×1500 mm
Stark für Loading-Systems-Anlagen mit zwei Hubzylindern. Ideal, wenn beide Leitungen sauber, gleichmäßig und ohne Verspannung ersetzt werden sollen.
Schlauchset ansehenFalls doch die Plattform betroffen ist
Wenn Ihre Brücke nicht an der Lippe, sondern im Plattformhub Probleme macht, wechseln Sie direkt in die richtige Produktwelt.
Hub- & Liftzylinder ansehenPraxisbeispiel: Der klassische Modellfehler im Servicealltag
Eine Ladebrücke macht Probleme an der Lippe. Im Betrieb ist nur eines klar: Es ist eine Loading-Systems-Anlage.
Auf dem ersten Blick klingt das einfach. Im zweiten beginnt der teure Teil.
Weil „233M“ und „232M“ ähnlich klingen, wird oft vorschnell nach einem Klappkeilzylinder gesucht – obwohl die Anlage in Wahrheit mit einer teleskopischen Lippe arbeitet. Das Ergebnis: falsches Teil, verlorene Zeit, zweite Bestellung.
Genau deshalb ist die erste Frage nicht: „Welcher Hersteller ist es?“
Die erste Frage ist: Was macht die Lippe?
Schwenkt sie? Dann bewegen Sie sich im 232-/232M-Bereich. Fährt sie teleskopisch vor? Dann sind Sie im 233-/233M-Bereich.
Dieser eine Unterschied spart im Alltag oft mehr Geld als jede spätere Reklamation.
Technische Unterschiede – aber so, dass sie beim Kauf wirklich helfen
232 und 232M sind nicht einfach nur zwei Namen für dasselbe
Beide gehören zur Schwenklippen-/Klappkeil-Welt. Aber die technischen Daten unterscheiden sich deutlich. Wer das ignoriert, bestellt schnell einen Zylinder, der mechanisch oder hydraulisch nicht sauber passt.
233 / 233M heißt Vorschub statt Schwenkbewegung
Hier geht es nicht um eine aufklappende Lippe, sondern um teleskopischen Vorschub. Genau deshalb passen die 500-mm- oder 1000-mm-Vorschubzylinder hier – und eben keine klassischen Klappkeilzylinder.
Die Hublänge ist kein Detail
100 mm, 138 mm, 500 mm oder 1000 mm entscheiden direkt darüber, ob die Bewegung zur Konstruktion Ihrer Ladebrücke passt. Hier wird nicht „ungefähr passend“ bestellt.
Auch der Anschluss trennt richtige von falscher Bestellung
M16 × 1,5, G1/4 oder G3/8 sind keine Nebensache. Genau hier entstehen viele Fehlkäufe, wenn nur Modellnummer und Hersteller beachtet werden.
Schlauch und Zylinder immer zusammen denken
Gerade bei Loading Systems führt eine verschlissene Leitung oft zu derselben Symptomatik wie ein schwacher Zylinder. Deshalb ist der passende Schlauch oft kein Zubehör, sondern Teil der Lösung.
Die häufigsten Einwände – ehrlich beantwortet
„Wir bestellen einfach nach Hersteller.“
Das reicht bei Loading Systems nicht sicher aus. Gerade 232, 232M und 233/233M zeigen, wie schnell ähnliche Modellnamen zu ganz anderen Teilen führen.
„Die Lippe bewegt sich doch hydraulisch – dann passt schon ein ähnlicher Zylinder.“
Leider nein. Schwenklippe und Teleskoplippe brauchen andere Zylindertypen und andere Daten.
„Wir tauschen erst mal nur den Zylinder.“
Kann richtig sein. Wenn aber der Schlauch bereits verschlissen oder in falscher Länge verbaut ist, lösen Sie das Problem damit oft nur halb.
„Die Rampe läuft ja noch irgendwie.“
Genau dann ist der beste Zeitpunkt zum Handeln. Unter echtem Ausfalldruck wird fast immer schlechter entschieden als jetzt.
FAQ
Was ist der Unterschied zwischen Loading Systems 232 und 232M?
Beide bewegen sich im Bereich Klappkeil bzw. Schwenklippe, haben aber unterschiedliche technische Daten. Deshalb sollten sie nicht als identische Ersatzteilfälle behandelt werden.
Was ist der Unterschied zwischen 232M und 233M?
232M steht im hier gezeigten Ersatzteilkontext für Schwenklippe / Klappkeil. 233M gehört zur Vorschub- bzw. Teleskoplippen-Welt. Genau dieser Unterschied entscheidet über den passenden Zylindertyp.
Wann brauche ich den 500-mm- statt den 1000-mm-Vorschubzylinder?
Das hängt von der Ausführung Ihrer 233-/233M-Anlage und dem tatsächlichen Vorschubweg ab. Hublänge und Einbaumaß müssen sauber zur bestehenden Brücke passen.
Kann bei 232 oder 232M auch nur der Schlauch defekt sein?
Ja. Gerade wenn die Lippe grundsätzlich noch reagiert, aber unruhig oder mit Ölspuren arbeitet, sollte der passende Lippenzylinderschlauch immer mitgeprüft werden.
Was mache ich, wenn nicht die Lippe, sondern die Plattform Probleme macht?
Dann wechseln Sie gedanklich vom Lippen-System in den Bereich Hub- bzw. Liftzylinder. Dort geht es nicht mehr um Klappkeil oder Vorschub, sondern um den Plattformhub.
Reicht ein Foto vom Typenschild für die Auswahl?
Ein Foto vom Typenschild ist stark. Noch besser sind zusätzlich Bilder von der Lippe, vom verbauten Zylinder und vom Anschluss. Das reduziert Fehlkäufe deutlich.
Kann ich nur nach der Modellnummer bestellen?
Besser nicht allein. Modellnummer, Lippenprinzip, Hublänge und Anschluss ergeben zusammen erst die sichere Auswahl.
Kann ich Hydraulikzylinder oder Schläuche selbst tauschen?
Arbeiten an Hydrauliksystemen sind sicherheitsrelevant. Austausch und Montage sollten nur drucklos und durch qualifiziertes Fachpersonal erfolgen.
Jetzt das richtige Teil statt den nächsten Fehlkauf wählen
Ob 232, 232M oder 233/233M: Entscheidend ist nicht, was ähnlich klingt, sondern was technisch wirklich zu Ihrer Ladebrücke passt.
Klappkeil- & Vorschubzylinder Hydraulikschläuche ansehen Beratung anfragen
