Lichtgitter am Industrietor: Sicherheit, Auswahl & Montage 2026
Wenn ein Tor „einfach nicht mehr fährt“, steckt der Fehler erstaunlich oft nicht im Motor – sondern in der Sicherheitstechnik. Dieser Guide zeigt dir, wie du Lichtgitter und Lichtschranken richtig auswählst, sauber integrierst und dauerhaft zuverlässig hältst – für Deutschland, Österreich und Luxemburg.
Warum dieses Thema heute über Gewinn oder Stillstand entscheidet
Lichtgitter und Lichtschranken sind keine „Extras“. Sie sind die unsichtbare Sicherheitslinie zwischen sauberem Betrieb und teurem Chaos: Personengefahr, Sachschaden, Ausfallzeiten, Stress mit Prüfern – und im schlimmsten Fall haftungsrelevante Situationen. Und jetzt kommt die Wahrheit aus der Praxis: Die meisten Probleme entstehen nicht, weil ein Sensor „schlecht“ ist, sondern weil er falsch ausgewählt, falsch platziert oder falsch angeschlossen wurde.
Genau deshalb gibt es diesen Profi-Guide. Du bekommst eine klare Entscheidungshilfe (Lichtgitter vs. Lichtschranke), eine technische Erklärung ohne Nebel, eine Montage- und Prüf-Checkliste sowie eine Fehlersuche, die dir Zeit spart. Und ja: Wir liefern die passenden Systeme – aber nicht als Ramsch. Sondern als Lösungen, die langfristig laufen, normbewusst geplant sind und im Alltag funktionieren.
- Instandhalter, Betriebstechniker & Sicherheitsbeauftragte
- Handwerk & Montagebetriebe (Nachrüstung/Modernisierung)
- Privatkunden mit anspruchsvollen Toranlagen
- Hausverwaltungen (Tiefgarage, Gewerbe, Logistik)
- Sensor-Typ in 5 Minuten sicher entscheiden
- Fehlerbilder schneller eingrenzen (ohne Trial & Error)
- Montage & Inbetriebnahme sauber dokumentieren
- Wartung planbar machen statt nur reagieren
Tipp: Im Bereich Sicherheit & Zubehör findest du regelmäßig Aktionen – z. B. bei Lichtschranken sowie passendem Kabel-/Anschlussdosen-Zubehör. Schau rein, wenn du ohnehin eine Nachrüstung planst.
Inhaltsverzeichnis
- Warum Sicherheitstechnik der häufigste „Stopp-Grund“ ist
- Lichtschranke vs. Lichtgitter: der entscheidende Unterschied
- Wann eine Lichtschranke reicht (und wann nicht)
- Wann ein Lichtgitter Pflichtgefühl wird
- Normen, Verantwortung & Betrieb: kurz, klar, praxisnah
- Technische Grundlagen: So arbeiten die Systeme wirklich
- Umgebung & Störfaktoren: Staub, Nebel, Sonne, Reflexion
- Auswahl in 5 Minuten: Profi-Entscheidung statt Bauchgefühl
- Messen & planen: diese 6 Werte brauchst du
- Varianten & Systeme: Überblick mit Klartext
- Vergleichstabelle: Lichtschranke / Lichtgitter / Schließkante
- Montage Schritt-für-Schritt: sauber, sicher, nachvollziehbar
- Montageposition & Schutz: wo die Praxis gewinnt
- Inbetriebnahme & Test: ohne späteres Rätselraten
- Integration in Steuerungen: so bleibt die Kette stabil
- Anschlussarten: was du vor dem Kauf klären musst
- Wartung & Prüfroutine: 20 Minuten, die teure Ausfälle verhindern
- Fehlersuche: 12 typische Probleme (inkl. Quick-Fixes)
- Praxisbeispiele: 3 echte Szenarien aus dem Alltag
- Produktempfehlungen: System statt Einzelteil
- Direkte Shop-Links (Sicherheitstechnik & Zubehör)
- Lieferung & Beratung: Deutschland, Österreich, Luxemburg
- FAQ: die häufigsten Fragen aus der Praxis
- Nächster Schritt: Angebot, Beratung, Nachrüstung
Warum Sicherheitstechnik der häufigste „Stopp-Grund“ ist
Ein Tor ist wie ein System aus Dominosteinen: Motor, Steuerung, Endlagen, Sicherheit. Wenn ein Stein nicht passt, bleibt alles stehen. Sicherheitstechnik ist dabei der Stein, der am häufigsten kippt – weil sie bewusst „streng“ ist. Wenn etwas unklar ist (Signal fehlt, Kabelbruch, Verschmutzung), fährt das Tor lieber nicht. Genau das ist richtig – aber es muss beherrschbar bleiben.
- Tor fährt nur in eine Richtung oder stoppt mitten drin
- Notbetrieb / Totmannbetrieb statt Automatik
- Fehlalarme durch Reflexion, Sonne oder Verschmutzung
- Unklare Zuständigkeiten: „Sensor ok“, „Steuerung ok“ – aber Tor steht
- Du entscheidest den richtigen Sensor-Typ anhand echter Kriterien
- Du montierst so, dass die Anlage im Alltag nicht „nervös“ wird
- Du erkennst Fehlerbilder, bevor sie dich Zeit & Geld kosten
„Sicherheit ist nicht kompliziert – sie wird nur kompliziert, wenn man sie als Zubehör behandelt.“

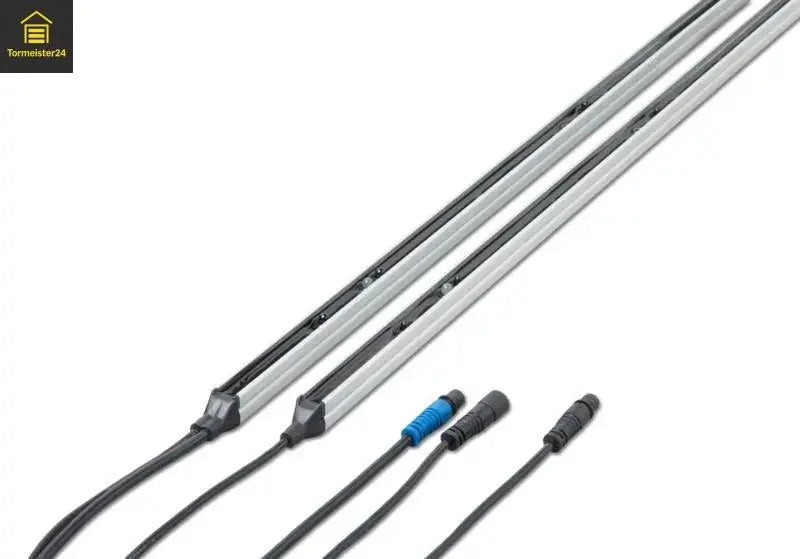

Lichtschranke vs. Lichtgitter: der entscheidende Unterschied
Beide arbeiten mit Licht – aber sie schützen völlig unterschiedlich: Eine Lichtschranke überwacht meist einen Strahl (Punkt / Linie). Ein Lichtgitter überwacht viele Strahlen übereinander (Fläche / Vorhang). Das klingt simpel – ist aber in der Praxis der Unterschied zwischen „funktioniert oft“ und „funktioniert immer“.
- Überschaubare Gefahrenzone und definierte Durchfahrtslinie
- Wenig Personenverkehr, klare Prozesse
- Als ergänzender Schutz (z. B. zusätzlich zur Schließkante)
- Wenn Montageorte und Spiegel-/Reflexionsflächen beherrscht sind
- Personen können „irgendwo“ in die Öffnung geraten (nicht nur an einem Punkt)
- Häufiger Verkehr, Stapler, Fußgänger, wechselnde Abläufe
- Breite Öffnungen, dynamische Nutzung, höheres Risiko
- Du willst weniger Fehlabschaltungen durch „Punkt-Glück“
Lichtschranke = „Eine Linie“. Lichtgitter = „eine Zone“. Wenn Menschen in der Zone sind: Zone schützen.
Normen, Verantwortung & Betrieb: kurz, klar, praxisnah
Sicherheitskomponenten sind nie nur Technik. Sie sind immer auch Verantwortung. Besonders im gewerblichen Umfeld zählt nicht, was „irgendwie funktioniert“, sondern was nachvollziehbar sicher läuft – inklusive regelmäßiger Prüfung und dokumentierter Wartung.
- EU-Normen (EN) sind die technische Basis – das ist euer gemeinsamer Nenner.
- Im Betrieb gilt: Risiko minimieren, Nachweise sauber halten.
- Bei Unklarheiten: lieber Fachbetrieb statt „wird schon gehen“.
- Sensor „irgendwo“ hingeschraubt, Kabel „irgendwie“ verlängert
- Schutzfunktion deaktiviert, weil es nervt
- Keine Prüfroutine – bis der Stillstand da ist
Wir liefern nicht die billigste Kiste – wir liefern Systeme, die du im Alltag nicht verfluchst.
Hinweis: Dieser Beitrag ersetzt keine objektbezogene Gefährdungsbeurteilung oder die Vorgaben des Herstellers/Betreibers. Er ist ein Praxis-Guide, damit du bessere Entscheidungen triffst – und schneller zur richtigen Lösung kommst.
Technische Grundlagen: So arbeiten die Systeme wirklich
Wer Technik versteht, bestellt einmal – statt dreimal. Deshalb hier die Basics, die wirklich zählen.
- Lichtschranke: präzise Ausrichtung = stabiler Betrieb
- Lichtgitter: mehrere Strahlen = toleranter, aber sauberer Aufbau bleibt Pflicht
- Mechanischer Schutz (Rammschutz, Schutzhülle) verhindert „Stapler-Statistik“
- Staub/Nebel: Sensorfläche verschmutzt → Fehlabschaltung
- Sonne/Reflexion: „blendet“ je nach Typ → unzuverlässig
- Vibration: lockert Halterungen → Drift
- Feuchtigkeit: falsche Schutzart → Korrosion/Fehler
- Sensor ok, aber Kabelbruch → Signal weg
- Signal ok, aber falscher Eingang → Tor reagiert falsch
- Alles ok, aber Parametrierung falsch → „sicher“ wird „ständig Stopp“
Auswahl in 5 Minuten: Profi-Entscheidung statt Bauchgefühl
- Schütze ich einen Punkt (definierte Linie) oder eine Zone (Fläche)?
- Wie „wild“ ist die Umgebung (Staub, Stapler, Sonne, Feuchte)?
- Was kann die Steuerung sicher verarbeiten (Anschlussart/Sicherheitskreis)?
- Torlichte Breite & Höhe (Öffnung)
- Montageort links/rechts + Schutz vor Anfahrt
- Abstand Sensor ↔ Gegenstelle (Reichweite)
- Kabelweg (beweglich/starr) & Anschlussposition
- Umgebung: Außen/Innen, Feuchte, Staub, Temperatur
- Steuerung: vorhandene Eingänge / Sicherheitslogik
Nicht „Sensor kaufen“ – sondern „Sicherheitsfunktion planen“. Dann passt das Teil. Dann läuft das Tor.
Varianten & Systeme: Überblick mit Klartext
Nicht jeder Sensor passt zu jedem Tor – aber jede Anwendung hat eine saubere Lösung. Hier ist der Überblick, den du dir sonst mühsam zusammengoogelst.
| System | Stärke | Typische Anwendung | Typische Stolperfalle |
|---|---|---|---|
| Lichtschranke | Einfach, günstig, schnell nachrüstbar | Garagentor, definierte Durchfahrt, Ergänzung | „Punkt schützt nicht Zone“ / Ausrichtung |
| Lichtgitter | Flächenschutz, robustere Sicherheit | Industrietore, Logistik, Personenverkehr | Montage ohne Schutz (Anfahrt), falsche Höhe |
| Schließkantensicherung | Schützt direkte Schließkante | Zusätzlich bei vielen Torarten sinnvoll | Defekte/Fehlkontakt durch Kabel/Leiste |
| Kabel/Anschlussdose | Stabilisiert die ganze Kette | Überall, wo Bewegung & Vibration sind | Kabelbruch, falscher Querschnitt, schlechte Dose |
Profi-Hinweis: In der Praxis sind Lichtgitter + Schließkante häufig die Kombination, die Ärger deutlich reduziert.
Montage Schritt-für-Schritt: sauber, sicher, nachvollziehbar
Montage ist nicht „anschrauben“. Montage ist „Stabilität im Alltag“. Und ja: Sicherheitstechnik muss so montiert werden, dass sie nicht ständig Fehlabschaltungen produziert – sonst wird sie im Betrieb irgendwann ignoriert. Und das ist der Anfang vom Ende.
- Sensoren so montieren, dass sie nicht als Rammschutz missbraucht werden
- Wenn Staplerverkehr: mechanischen Schutz einplanen
- Montage so, dass Reinigung/Wartung möglich bleibt
- Feste, vibrationsarme Verschraubung
- Saubere Ausrichtung (besonders bei Lichtschranken)
- Keine „quick & dirty“-Verlängerungen am Kabelweg
- Test in beide Fahrtrichtungen (Öffnen/Schließen)
- Test mit realen Hindernissen (nicht nur Hand wedeln)
- Dokumentieren: Was wurde wo angeschlossen?
Sicherheits-Hinweis: Arbeiten an Steuerungen/Anschlüssen gehören – je nach Anlage – in die Hände einer qualifizierten Fachkraft. Wenn du unsicher bist: lieber Kontakt aufnehmen, als später ein „mysteriöses“ Problem zu jagen.
Integration in Steuerungen: so bleibt die Kette stabil
Viele Torprobleme sind keine Hardware-Probleme – sondern Integrationsfehler: falscher Eingang, falsche Parametrierung, oder ein Kabel, das nach 3 Monaten bricht. Deshalb: Steuerung immer als Teil der Lösung denken.
| Frage | Warum sie entscheidend ist | Was du prüfen solltest |
|---|---|---|
| Welche Steuerung ist verbaut? | Kompatibilität & Eingänge bestimmen den Sensor | Typenschild / Dokumentation / Fotos |
| Wie ist der Sicherheitskreis aufgebaut? | Signalart muss passen | Schaltplan / Klemmenplan / Service-Unterlagen |
| Kabelweg & Bewegung? | Kabelbruch ist ein Klassiker | Spiralkabel / Anschlussdose / Zugentlastung planen |
| Umgebung (Staub/Feuchte/Stapler)? | Fehlabschaltungen & Defekte vermeiden | Montageort + Schutz + Wartungsroutine |
Wenn du die Steuerung modernisieren musst: Schau dir auch unsere Industrietor-Steuerungen an – das ist oft der sauberste Weg aus dem Dauer-Fehlerzustand.
- Saubere Zugentlastung = weniger Kabelbruch
- Gute Dose = weniger Feuchte/Schmutz-Probleme
- Ordentliche Führung = weniger sporadische Fehler
- Optosensoren / Schließkantensicherung
- Gerade bei kräftigen Toren reduziert das Risiko deutlich
Wartung & Prüfroutine: 20 Minuten, die teure Ausfälle verhindern
Sicherheitskomponenten sind zuverlässig – solange du sie nicht behandelst wie Deko. Eine kurze Routine bringt mehr als jede Diskussion über „Qualität“.
- Sensorflächen reinigen (trocken, nicht aggressiv)
- Halterungen prüfen (wackelt = Drift)
- Kabel auf Scheuerstellen prüfen
- Funktionsprobe: Unterbrechung muss korrekt reagieren
- Dokumentation aktualisieren (Änderungen, Umbauten)
- Prüfprotokoll: Datum, Ergebnis, Auffälligkeiten
- Verschleißteile (Kabel, Dichtungen) präventiv bewerten
- Bodenprofile & Abdichtungen prüfen
- Spaltabdichtungen Sektionaltore checken
- Risse/Kratzer? Lackstifte für Schutz & Optik
Fehlersuche: 12 typische Probleme (inkl. Quick-Fixes)
- Sensor unterbrochen/verschmutzt
- Stecker/Klemme lose
- Kabelbruch (häufig bei bewegten Strecken)
- Fehlauslösung durch Reflexion
- Sensor zu tief/zu hoch montiert
- Parametrierung/Logik an Steuerung prüfen
- Vibration lockert Ausrichtung
- Feuchte in Dose/Steckern
- Kabel scheuert → sporadischer Kontakt
- Falscher Eingang belegt
- Signalart passt nicht zur Steuerung
- Verdrahtung/Belegung prüfen
- Direkte Sonne / Spiegelung
- Montagewinkel ungünstig
- Alternative: Lichtgitter (Zonenschutz)
- Kabel verlängert ohne saubere Dose/Zugentlastung
- Sensorhöhe geändert, aber Logik nicht angepasst
- Schließkante/zusätzliche Sicherheit nicht berücksichtigt
Stop. Das ist der Moment, wo aus Technik ein Risiko wird. Wenn du an dem Punkt bist: lieber sauber lösen – wir helfen dir dabei.
- Mechanik überlastet, Tor ruckelt → Fehlsignale
- Check: Drahtseile, Torsionsfedern
- Mechanischer Schutz fehlt
- In Ladezonen: Anfahrpuffer einplanen
- Feuchte + Staub = Film auf der Optik
- Regelmäßige Reinigung + geschützter Montageort
- Kompatibilität zuerst klären
- Fotos/Typenschild helfen – dann empfehlen wir passend
Dann bestell nicht „irgendeinen Sensor“, sondern das System: Sensor + Kabelweg + Anschluss + passende Logik.
Praxisbeispiele: 3 Szenarien, die wir ständig sehen
- Ursache: Staubfilm + vibrierende Halterung
- Lösung: Montage stabilisieren, Schutz vor Anfahrt, Reinigungsroutine
- Upgrade: Lichtgitter statt punktförmiger Lösung
- Problem: Unklarer Gefahrenbereich, Kinder/Fußgänger
- Lösung: Zonenschutz (Lichtgitter) + klare Testprotokolle
- Plus: Steuerung sauber parametrieren
- Ursache: Anfahrt/Mechanik, Kabelweg ungeschützt
- Lösung: Rammschutz + ordentliche Anschlussdosen + bessere Führung
- Optional: Torabdichtung/Shelter für saubere Ladezone
Produktempfehlungen: System statt Einzelteil
Hier kommt kein „Kauf das!“ – sondern die sinnvollen Bausteine, die in der Praxis zusammengehören.
Für Industrietore, Logistik, hohe Nutzung – überall dort, wo du nicht nur einen Punkt absichern willst.
Schnelle Nachrüstung, definierte Durchfahrtslinie, Ergänzung zur Schließkante.
Gerade bei kraftvollen Toren ein Pflicht-Baustein – sauber integriert, sauber geprüft.
Wenn du Kabelbruch und sporadische Fehler vermeiden willst, fängt es hier an.
Direkte Shop-Links: Safety & Zubehör auf einen Blick
Lieferung & Beratung: Deutschland, Österreich, Luxemburg
Ob Einzelkomponente oder Systemlösung: Wir liefern zuverlässig nach Deutschland, Österreich und Luxemburg. Und wenn du keine Lust auf Fehlbestellungen hast: Schick uns Fotos, Typenschilder oder eine kurze Beschreibung – dann bekommst du eine saubere Empfehlung statt Ratespiel.
- Foto von Steuerung (Klemmen/Typenschild)
- Foto vom Montageort / Durchfahrt
- Kurz: „Lichtgitter oder Lichtschranke geplant?“ + Umgebung (Staub/Stapler)
Wenn du visuelle Hilfe brauchst: In unseren Montagevideos findest du praxisnahe Abläufe (ideal für Teams & Einsteiger).
Wer einmal richtig plant, spart doppelte Versandkosten, Stillstand und Stress. Genau dafür sind wir da.
FAQ: Lichtgitter & Lichtschranken am Tor
1) Was ist besser: Lichtgitter oder Lichtschranke?
Wenn du eine Zone absichern musst (Personen können irgendwo in die Öffnung), ist Lichtgitter meist die bessere Wahl. Für klare Linien/Einzelpunkte kann eine Lichtschranke reichen.
2) Warum fährt mein Tor nicht, obwohl der Motor funktioniert?
Sehr häufig blockiert die Sicherheitskette: Sensor meldet Unterbrechung, Signal fehlt, Kabelbruch oder falscher Eingang an der Steuerung.
3) Kann ich Lichtgitter/Lichtschranken nachrüsten?
Ja – entscheidend ist die Kompatibilität zur Steuerung und ein sauberer Kabelweg. Bei Unsicherheit helfen Fotos der Steuerung und des Montageorts.
4) Was sind die häufigsten Montagefehler?
Schlechte Ausrichtung, falsche Montagehöhe, fehlender mechanischer Schutz (Anfahrt) und improvisierte Kabelverlängerungen ohne Zugentlastung.
5) Wie oft sollte ich die Sensoren prüfen?
Mindestens regelmäßig im Rahmen einer Betriebsroutine. Reinigen, Befestigung prüfen, Funktionsprobe – kurz, aber konsequent.
6) Was mache ich bei sporadischen Fehlern?
Fast immer sind es Vibration, Feuchte, Scheuerstellen am Kabel oder eine driftende Ausrichtung. Sporadisch heißt meist: mechanisches Thema oder Kabel.
7) Brauche ich zusätzlich eine Schließkantensicherung?
In vielen Anwendungen ist das sinnvoll – weil sie direkt die Schließkante absichert. Lichtgitter schützt die Zone davor.
8) Welche Rolle spielen Spiralkabel und Anschlussdosen?
Eine große: Sie verhindern Kabelbruch und Kontaktprobleme – das sind typische Ursachen für „Tor steht“.
9) Kann Sonne eine Lichtschranke stören?
Ja – je nach Montagewinkel, Reflexion und Sensor-Typ. Schutz, geschickte Positionierung oder Lichtgitter können helfen.
10) Ist das auch für Garagentore relevant?
Absolut – gerade bei Nachrüstung, Komfort und Sicherheit. Oft ist es der schnellste Weg zu weniger Störungen und mehr Schutz.
11) Was brauche ich für eine schnelle Beratung?
Fotos von Steuerung/Typenschild, Montageort und eine kurze Beschreibung der Umgebung. Dann bekommst du eine treffsichere Empfehlung.
12) Liefert ihr nach Österreich und Luxemburg?
Ja – Lieferung nach Deutschland, Österreich und Luxemburg gehört bei uns zum Standard.
Sag uns kurz, welches Tor du hast, wie die Umgebung aussieht und ob du eher Punkt- oder Zonenschutz brauchst. Dann bekommst du eine klare Empfehlung und – wenn du willst – die passenden Komponenten als durchdachtes System.
Jetzt Kontakt aufnehmenTormeister24 – Profi-Produkte, Beratung mit System, Lieferung nach DE/AT/LU.
Share:
Schlaffseilschalter: Seilüberwachung am Tor richtig nachrüsten
Sicherheitskreis Industrietor: Sensoren, Verdrahtung & Fehlersuche 2026
