Schlaffseilschalter: Seilüberwachung am Tor richtig nachrüsten
Wenn ein Drahtseil am Sektionaltor nachlässt oder reißt, wird’s schnell teuer: Stillstand, schiefer Torlauf,
Folgeschäden – im Worst Case sogar ein Sicherheitsrisiko. Genau hier macht der Schlaffseilschalter
den Unterschied: Er überwacht die Seilspannung und sorgt dafür, dass die Steuerung sofort stoppt, wenn etwas nicht stimmt.
In diesem Guide zeige ich dir verständlich, woran du die richtige Variante erkennst, wie du sauber prüfst
und warum „Tor stoppt plötzlich“ sehr oft ein Thema der Sicherheitskette ist.
Kurz gesagt: Du lernst hier, wie du die Seilüberwachung am Tor technisch korrekt einordnest – und wie du
schnell zur passenden Lösung kommst.
Inhaltsverzeichnis
- Warum Seilüberwachung am Tor so wichtig ist
- Was ist ein Schlaffseilschalter?
- So funktioniert die Seilüberwachung (einfach erklärt)
- NC vs 8,2 kΩ: Welche Auswertung nutzt deine Steuerung?
- Varianten & Bauformen: links/rechts, Hebel, Rollenhebel
- Auswahl-Check: So findest du das richtige Modell
- Montage vorbereiten: Sicherheit, Werkzeug, typische Fehler
- Montage am Tor: Position, Ausrichtung, Endanschläge
- Elektrischer Anschluss: Logik der Sicherheitskette
- Prüfung & Inbetriebnahme: Funktionscheck in 10 Minuten
- Wartung: Wie oft prüfen und worauf achten?
- Fehlerbilder: Tor stoppt / Störung / sporadische Auslösung
- Messwerte & schnelle Diagnose mit Multimeter
- Sicherheitskette: Was hängt noch mit drin?
- Praxisfälle: 3 typische Situationen aus dem Alltag
- News & Updates: Was aktuell wichtig wird
- Passende Teile: Seilüberwachung & Zubehör (direkt verlinkt)
- Mini-Checkliste: So gehst du jetzt vor
- FAQ
- Fazit & nächster Schritt
Warum Seilüberwachung am Tor so wichtig ist
Ein nachlassendes oder defektes Drahtseil führt schnell zu schiefem Torlauf. Dann reiben Rollen, Scharniere, Laufschienen – und du bist ruckzuck in einem Reparaturpaket, das du eigentlich nicht wolltest.
Ein Tor ist schwer. Wenn die Seilführung nicht mehr sauber arbeitet, muss die Steuerung das merken und stoppen. Dafür ist die Seilüberwachung da – nicht als „nice to have“, sondern als echte Schutzfunktion.
Wer früh erkennt, dass die Seilspannung nicht stimmt, spart Ausfälle. In Betrieben ist das oft das Wichtigste: Tor läuft – Betrieb läuft.
Tipp: Wenn du gerade ohnehin mechanische Teile prüfst: kugelgelagerte Laufrollen und Rollenhalter & Scharniere sind die Klassiker, die bei schiefem Lauf als Erstes leiden.

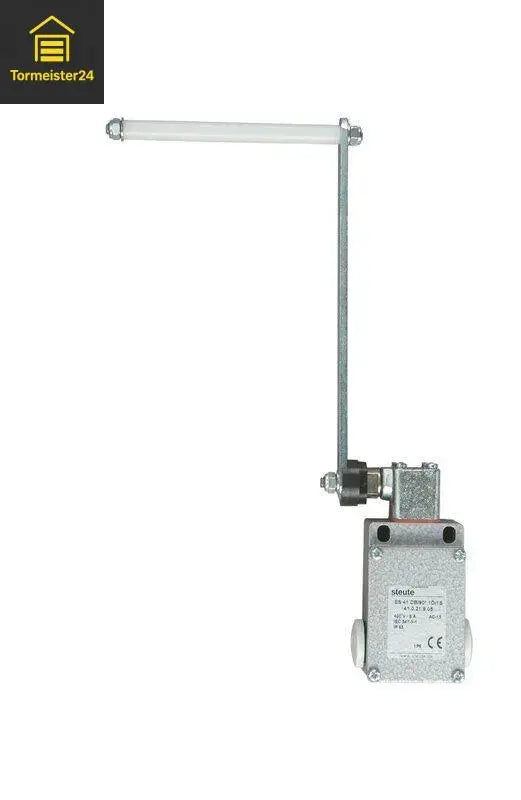

Was ist ein Schlaffseilschalter?
Ein Schlaffseilschalter ist ein Überwachungsschalter, der erkennt, ob das Drahtseil am Tor Spannung verliert. Das passiert z. B. bei Seilriss, Seilabwurf, falscher Seilführung oder wenn sich die Mechanik verstellt. Sobald „Schlaffseil“ erkannt wird, unterbricht der Schalter den Sicherheitskreis – und die Torsteuerung stoppt den Betrieb.
Meist im Bereich der Seilführung / Konsole / Umlenkung – dort, wo der Schalter zuverlässig mitbekommt, ob das Seil „zieht“ oder nicht.
Sie wertet den Kontakt (oder Widerstand) aus. Bei Fehler: Stopp + Störmeldung. Das ist gewollt – auch wenn’s nervt.
Oft sind es: falsche Montageposition, wacklige Befestigung, Kabelbruch, schlechte Klemmen oder ein Seil, das minimal „springt“.
So funktioniert die Seilüberwachung (einfach erklärt)
Stell dir das wie einen Türsteher vor: Solange die Seilspannung „okay“ ist, bleibt der Sicherheitskreis geschlossen und das Tor darf laufen. Fällt die Spannung weg, kippt ein Hebel/Mechanismus am Schalter, der Kontakt ändert seinen Zustand – und die Steuerung sagt: Stopp.
- Hebel/Mechanik in Normalposition
- Kontakt/Widerstand passt
- Tor läuft normal
- Hebel kippt / Schalter löst aus
- Sicherheitskreis wird unterbrochen
- Steuerung stoppt und meldet Störung
- Schützt Mechanik & Personen
- Verhindert „Weiterlaufen im Fehler“
- Fehler wird früh sichtbar
NC vs 8,2 kΩ: Welche Auswertung nutzt deine Steuerung?
Hier entscheidet sich, welches Modell du brauchst – und warum „einfach irgendeinen Schalter“ oft schiefgeht. Manche Steuerungen erwarten einen Kontakt (NC/NO), andere eine Widerstandsauswertung (z. B. 8,2 kΩ). Wenn das nicht zusammenpasst, bekommst du sofort eine Störung oder es wird im Fehlerfall nicht sauber erkannt.
| Variante | Wie wird’s ausgewertet? | Vorteil | Typisches Fehlerbild bei falscher Wahl |
|---|---|---|---|
| NC (Öffner) | Kontakt ist im Normalzustand geschlossen und öffnet bei Fehler. | Einfach, robust, in vielen Sicherheitskreisen Standard. | Steuerung meldet dauerhaft Störung, wenn sie Widerstand erwartet. |
| NO (Schließer) | Kontakt ist im Normalzustand offen und schließt bei Fehler/Signal. | Für Sonderlogiken, seltener in Safety-Ketten. | Fehler wird „falsch herum“ erkannt oder gar nicht. |
| 8,2 kΩ | Steuerung misst Widerstand (z. B. 8,2 kΩ) zur eindeutigen Zustandsprüfung. | Bessere Diagnose (Leitung/Kurzschluss/Unterbrechung erkennbar). | Bei NC statt 8,2 kΩ: sofort Störung / falsche Zustände. |
Wenn du unsicher bist: Foto von Typenschild/Anschlussklemme + Steuerungsbezeichnung reicht oft, um’s sauber einzuordnen. Dann lieber einmal richtig als dreimal „warum geht das Ding nicht“.
Varianten & Bauformen: links/rechts, Hebel, Rollenhebel
Schlaffseilschalter sehen oft ähnlich aus – aber Details entscheiden: Montageposition, Betätigungsrichtung, Kabelauslass, Befestigungslochbild. Wenn du nachrüstest, orientiere dich an dem, was vorher verbaut war.
Manche Modelle lassen sich spiegeln, andere sind fest für eine Seite ausgelegt. Wichtig ist, dass der Hebel bei normaler Seilspannung stabil in „OK“-Position bleibt.
Rollenhebel sind praktisch, wenn du eine sauber geführte Betätigung entlang einer Kante brauchst. Hebelarme sind oft einfacher, wenn der Betätigungsweg „direkt“ ist.
Staub, Feuchtigkeit, Temperaturschwankungen – Industrie ist kein Wohnzimmer. Achte auf saubere Montage, Schutz vor Zug am Kabel und feste Verschraubung.
Auswahl-Check: So findest du das richtige Modell
- Kontakt (NC/NO) oder Widerstand (z. B. 8,2 kΩ)?
- Wie ist die Sicherheitskette verschaltet?
- Gibt es eine Störmeldung „Schlaffseil“ oder „Safety Circuit“?
- Links/rechts? Hebelrichtung?
- Welche Schraubpunkte / Lochabstände?
- Wie wird der Hebel betätigt (Seilzug/Lasche/Mechanik)?
- Saubere Kabelführung (Spiralkabel/Anschlussdose)
- Wackelige Klemmen erneuern
- Weitere Safety-Komponenten mit prüfen (Schlupftür, Lichtgitter)
Direkt zum passenden Bereich: Schlaffseilschalter für Sektionaltore oder als konkretes Beispielprodukt: Marantec Schlaffseilschalter (Seilüberwachung).
Montage vorbereiten: Sicherheit, Werkzeug, typische Fehler
- Schraubenschlüssel / Ratsche / passende Bits
- Multimeter (für Kontakt/Widerstand)
- Kabelbinder, Zugentlastung, ggf. neue Klemmen
- Optional: Spiralkabel & Anschlussdosen für saubere Verdrahtung
Arbeiten an Toranlagen und Steuerungen gehören in die Hände von qualifizierten Personen. Immer: Anlage spannungsfrei schalten, gegen Wiedereinschalten sichern, prüfen.
Wenn du unsicher bist: lieber kurz anfragen, statt eine Safety-Kette „auf gut Glück“ zu brücken.
- Schalter sitzt zu „locker“ → wackelt → sporadische Auslösung
- Hebelweg falsch → Schalter steht am Limit
- Kabel ohne Zugentlastung → Kabelbruch an der Einführung
- Falscher Kontakt (NC/8,2 kΩ vertauscht)
Montage am Tor: Position, Ausrichtung, Endanschläge
Mechanisch gilt: Der Schalter muss im Normalbetrieb stabil „OK“ melden – ohne ständig am Anschlag zu hängen. Du willst eine saubere Mitte: genug Weg, um zuverlässig auszulösen, aber nicht so knapp, dass Vibrationen reichen.
- Nahe der Seilführung / Konsole
- So, dass Seilspannung direkt „wirkt“
- Keine Kollision mit beweglichen Teilen
- Hebel in Normalbetrieb stabil
- Bei Schlaffseil klarer Umschaltpunkt
- Schrauben fest, nicht „handwarm“
- Zugentlastung setzen
- Kabel nicht an scharfen Kanten führen
- Bei Bewegung: Spiralkabel nutzen
Elektrischer Anschluss: Logik der Sicherheitskette
Der Schlaffseilschalter hängt typischerweise in der Sicherheitskette. Das heißt: Wenn der Schalter auslöst, wird der Kreis unterbrochen (oder ein definierter Widerstand fehlt/ändert sich) – und die Steuerung stoppt.
Im Normalzustand ist der Kontakt geschlossen. Bei Fehler öffnet er – die Steuerung erkennt „Safety offen“. Wichtig: NC bedeutet nicht „egal wie“, sondern korrekt auf die richtigen Klemmen.
Hier misst die Steuerung den Widerstand. Vorteil: Unterbrechung/Kurzschluss kann besser erkannt werden. Dafür muss das System aber genau dafür ausgelegt sein.
Wackelige Klemmen, gequetschte Adern, wilde Lüsterklemmen – das ist der schnellste Weg zu „sporadischer Störung“. Wenn’s ordentlich sein soll: Kabel & Anschlussdosen.
Dazu passend (weil’s häufig zusammenhängt): Schlupftürkontakte und Lichtgitter sind ebenfalls typische „Störungsauslöser“ in der Sicherheitskette – gerade bei älteren Anlagen.
Prüfung & Inbetriebnahme: Funktionscheck in 10 Minuten
- Hebel in Normalposition stabil?
- Auslösung bei „Schlaffseil“ klar erkennbar?
- Schrauben fest, keine Bewegung im Gehäuse?
- Kontakt/Widerstand mit Multimeter prüfen
- Kabelzug entlastet und geschützt geführt
- Steuerung zeigt korrekten Zustand (kein Dauerfehler)
- Tor 2–3 Zyklen fahren lassen
- Stopp/Fehler simulieren (nur fachgerecht!)
- Störung quittieren & Wiederanlauf prüfen
Wenn du gerade generell Ersatzteile identifizieren musst: Der Guide „Tor-Ersatzteile richtig erkennen“ spart dir Zeit und Fehlkäufe.
Wartung: Wie oft prüfen und worauf achten?
Seilüberwachung ist kein „einmal montiert, für immer vergessen“. Gerade an Industrietoren lohnt sich eine Routine. Nicht wegen Papierkram – sondern weil du damit echte Ausfälle verhinderst.
- Sichtprüfung Seilführung & Befestigung
- Ungewöhnliche Geräusche / ruckeln?
- „Sporadische“ Störungen sofort ernst nehmen
- Schalter & Hebel auf festen Sitz prüfen
- Kabel und Klemmen checken
- Seilspannung und Laufbild beobachten
- Gesamte Sicherheitskette mit prüfen
- Rollen/Scharniere inspizieren
- Bei Bedarf gleich passende Teile mitbestellen
Passend dazu: Drahtseile & Seilbruchsicherung – sicher tauschen (super Ergänzung, wenn du gerade am Seilthema bist).
Fehlerbilder: Tor stoppt / Störung / sporadische Auslösung
Hier kommt der Teil, der dir am meisten Zeit spart. Wenn das Tor plötzlich stehen bleibt, ist es oft nicht „der Motor“, sondern ein Safety-Signal.
| Symptom | Wahrscheinliche Ursache | Schneller Check | Typische Lösung |
|---|---|---|---|
| Tor meldet sofort Störung nach Start | Kontakt/Widerstand passt nicht zur Steuerung | Multimeter: NC geschlossen? 8,2 kΩ vorhanden? | Richtiges Modell wählen / korrekt anklemmen |
| Störung kommt „sporadisch“ | Wackelkontakt, Kabelbruch, Schalter locker | Kabel bewegen (sanft), Klemmen prüfen | Klemmen neu, Kabel sauber führen, Schalter fest setzen |
| Tor läuft schief / ruckelt | Seilführung/Mechanik verstellt, Rollen/Scharniere leiden | Sichtprüfung Laufbild, Schienen, Rollen | Mechanik einstellen, ggf. Rollen/Scharniere erneuern |
| Störung nach Wartung/Umrüstung | Verdrahtung vertauscht oder Safety-Kreis geändert | Klemmenplan / Fotos vergleichen | Verdrahtung zurück auf Soll / sauber dokumentieren |
Messwerte & schnelle Diagnose mit Multimeter
- Normalzustand: Durchgang (geschlossen)
- Ausgelöst: offen (kein Durchgang)
- Wenn’s wackelt: Kontaktproblem oder Kabel
- Normalzustand: ca. 8,2 kΩ (je nach Schaltung)
- Fehler: anderer Wert oder offen/kurz
- Wichtig: genau wissen, wie die Steuerung auswertet
Viele sporadische Fehler sind Kabelbrüche an der Einführung oder im Biegeradius. Wenn das Kabel „arbeiten“ muss: Spiralkabel + Zugentlastung.
Sicherheitskette: Was hängt noch mit drin?
Viele Steuerungen hängen mehrere Signale in einer Kette. Heißt: Die Störung kann wie „Schlaffseil“ aussehen, ist aber in Wahrheit ein anderes Safety-Teil. Typische Kandidaten:
Schlupftür nicht sauber geschlossen oder Kontakt defekt = Tor stoppt. Hier: Schlupftürkontakte ansehen
Verschmutzt, verstellt oder defekt = Sicherheitsstopp. Hier: Lichtgitter entdecken
80% der „Geisterfehler“ sind elektrische Kontakt-/Kabelthemen. Hier: Kabel & Anschlussdosen
Praxisfälle: 3 typische Situationen aus dem Alltag
Klassiker: Kabel angeknackst oder Klemme locker. Der Schalter selbst ist oft okay – die Verbindung ist der Übeltäter.
Meist: Schalterposition/Betätigungsweg stimmt nicht mehr. Der Hebel steht schon am Rand – kleinste Bewegung löst aus. Neu ausrichten, sauber mittig einstellen.
Erst Mechanik prüfen: Rollen, Scharniere, Schiene, Seilführung. Der Schlaffseilschalter meldet oft nur das Symptom – nicht die Ursache.
News & Updates: Was aktuell wichtig wird
Betriebe schauen wieder stärker auf nachvollziehbare Prüfungen und saubere Sicherheitsketten. Nicht „weil man muss“, sondern weil Ausfälle und Unfälle richtig wehtun.
Wenn bei euch Stapler, LKW & Personen zusammenkommen, ist klare Signalisierung Gold wert. Schau hier rein: Ampeln & Blinkleuchten am Tor
Wenn du nur eine Sache sofort verbessern willst: Kabel sauber führen, Zug entlasten, Klemmen ordentlich. Das nimmt dir viele „sporadische“ Fehler aus dem System.
Passende Teile: Seilüberwachung & Zubehör (direkt verlinkt)
Hier findest du passende Modelle für Sektionaltore: Schlaffseilschalter ansehen
Wenn du genau so ein Modell brauchst: Marantec Schlaffseilschalter
Für saubere Verdrahtung und weniger Fehler: Kabel & Anschlussdosen
Wenn die Sicherheitskette „zickt“: Schlupftürkontakte
Sicherheit + Komfort (weniger Fehlfahrten): Lichtgitter
Wenn das Tor schief läuft: Laufrollen | Rollenhalter/Scharniere
Mini-Checkliste: So gehst du jetzt vor
- Störung kommt sofort oder sporadisch?
- Mechanik läuft sauber oder schief?
- Gibt’s eine konkrete Meldung an der Steuerung?
- NC Durchgang? / 8,2 kΩ vorhanden?
- Kabel/Klemmen prüfen
- Schalter fest? Hebelweg sauber?
- Passenden Schalter wählen
- Ordentlich montieren & verdrahten
- Prüfen, dokumentieren, fertig
FAQ
Woran erkenne ich, ob meine Steuerung NC oder 8,2 kΩ erwartet?
Meist am Klemmenplan/Handbuch oder an der bisherigen Verschaltung. Wenn ein Widerstand im Kreis sitzt: sehr wahrscheinlich 8,2 kΩ-Auswertung.
Kann ich den Schlaffseilschalter einfach überbrücken?
Technisch vielleicht – fachlich ist das keine gute Idee. Du hebst eine Sicherheitsfunktion aus und bekommst im Zweifel Folgeschäden oder echte Risiken.
Mein Tor stoppt sporadisch – ist der Schalter defekt?
Oft nicht. Häufiger sind wackelige Klemmen, Kabelbrüche oder eine Montageposition, die zu knapp am Umschaltpunkt liegt.
Wie teste ich den Schalter schnell?
Mit Multimeter: NC = Durchgang im Normalzustand. Bei 8,2 kΩ: Widerstand messen und mit Sollwert vergleichen.
Wo sitzt der Schlaffseilschalter typischerweise?
Im Bereich Seilführung/Konsole/Umlenkung – dort, wo Seilspannung zuverlässig den Schalter betätigt.
Welche Teile gehen bei schiefem Torlauf oft mit kaputt?
Rollen, Scharniere, Schienenbereiche – deswegen lohnt der Blick auf Laufrollen und Rollenhalter, bevor du nur „Elektrik“ suchst.
Ist ein Schlaffseilschalter bei allen Sektionaltoren Pflicht?
Das hängt von Torart, Aufbau, Steuerung und Sicherheitskonzept ab. In vielen gewerblichen Anlagen ist Seilüberwachung jedoch gängiger Standard.
Was mache ich, wenn ich das Modell nicht identifizieren kann?
Foto vom alten Schalter, Einbausituation und Steuerung/Anschlussklemmen – damit lässt sich meist schnell das passende Teil bestimmen.
Kann ein Schlupftürkontakt die gleiche Störung auslösen?
Ja, weil beide oft in der gleichen Sicherheitskette hängen. Deshalb immer die komplette Kette mit prüfen.
Wie kann ich Störungen langfristig reduzieren?
Saubere Montage, feste Schrauben, vernünftige Kabelführung, gute Klemmen – das sind die echten Störungs-Killer.
Fazit & nächster Schritt
Der Schlaffseilschalter ist klein, aber brutal wichtig: Er schützt dein Tor, deinen Ablauf und am Ende auch Leute und Material. Wenn dein Tor plötzlich stoppt, ist die Seilüberwachung ein Top-Kandidat – und mit einem sauberen Check bist du meist schnell wieder im grünen Bereich.
Schick uns kurz ein Foto vom alten Schalter + Steuerung/Anschlussbereich (oder sag uns den Tortyp). Dann bekommst du eine klare Empfehlung, welche Variante passt – ohne Rätselraten.
