Spiralkabel & Anschlussdosen am Industrietor richtig wählen
Wenn ein Industrietor plötzlich stoppt, ruckelt oder eine Störung schmeißt, wird oft wild an der Steuerung rumgedrückt.
Dabei ist die Ursache in der Praxis sehr oft banal: ein gequetschtes Spiralkabel, ein Wackelkontakt oder eine Anschlussdose,
die über die Jahre Feuchtigkeit gezogen hat.
Das Problem: Diese „Kleinteile“ sind im Dauereinsatz. Jede Torfahrt bewegt das Kabel – tausende Male. Wenn du hier die falsche Länge,
die falsche Führung oder die falsche Schutzklasse wählst, ist der nächste Ausfall eigentlich schon gebucht.
In diesem Guide zeige ich dir übersichtlich, was du wirklich brauchst: welche Daten du messen musst, welche Varianten es gibt,
wie die Montage sauber läuft und wie du typische Fehler in Minuten findest. Kurz: weniger Rätselraten, mehr Tor läuft. ✅
Inhaltsverzeichnis
- Schnellstart: In 60 Sekunden zur passenden Lösung
- Typische Probleme: Wenn das Tor „spinnt“, liegt’s oft hier
- Grundlagen: Was ist ein Spiralkabel am Tor?
- Grundlagen: Was macht eine Torblatt-Anschlussdose?
- Checkliste: Das musst du vor dem Kauf wissen
- Spiralkabel auswählen: Adern, Querschnitt, Länge, Stecker
- Anschlussdose auswählen: IP-Schutz, Klemmen, Einbauplatz
- Vergleichstabelle: Welche Variante passt zu welchem Einsatz?
- IP65 vs. IP67: Schutzarten kurz & verständlich
- Montage Schritt für Schritt (sicher & sauber)
- Anschluss an Steuerung: Fehler vermeiden
- Zugentlastung & Kabelführung: So hält’s wirklich
- Fehlersuche: Symptome, Ursachen, Lösungen
- Wartung: 10-Minuten-Check für weniger Ausfälle
- Praxisbeispiel: Der Klassiker „Kabelbruch durch falsche Führung“
- Neuigkeiten & Trends (2026): Was sich gerade ändert
- Passende Kategorien & Produkte bei Tormeister24
- FAQ: Häufige Fragen aus der Praxis
- Kurzfazit: Was du dir merken solltest
- Nächster Schritt: Beratung & passende Teile
Schnellstart: In 60 Sekunden zur passenden Lösung
- Miss grob die Torhöhe / den Bewegungsweg.
- Check: Adernzahl (oft 4–6 Adern) und Stecker/Anschluss.
- Wenn du unsicher bist: Foto von Dose + Steuerungsklemme reicht oft.
- Anschlussdose mit passender IP-Schutzklasse wählen (Innen/außen).
- Zugentlastung + saubere Kabelführung einplanen.
- Gleich die Sicherheitskette mitdenken (z. B. SKS/Opto).
- Wackeltest (vorsichtig) an Kabel & Dose.
- Sichtprüfung: Mantel rissig? Knick? Scheuerstelle?
- Wenn’s feucht ist: Dose öffnen (nur stromlos!) und prüfen.
Hinweis: Arbeiten an 230V/400V gehören in Fachhände. Bei Steuerleitungen kannst du viel selbst prüfen – aber bitte immer sicher und stromlos.
Typische Probleme: Wenn das Tor „spinnt“, liegt’s oft hier
Oft Kabelbruch (innen), Wackelkontakt in der Dose oder Zugentlastung fehlt.
Kabel wird im Laufweg geknickt oder scheuert an einer Kante. Das wird mit jeder Fahrt schlimmer.
Undichte Dose oder falsche Schutzklasse. Ergebnis: Kontaktprobleme, grüne Klemmen, Totalausfall.
Wenn SKS/Opto/Lichtschranke plötzlich meckert, ist die Verkabelung oft die Wurzel. Kabel zuerst prüfen, dann Steuerung.

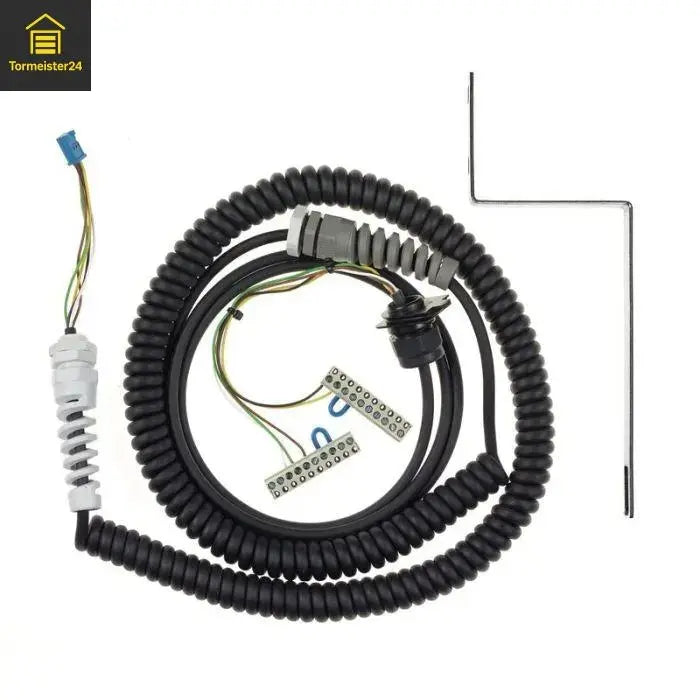

Grundlagen: Was ist ein Spiralkabel am Tor?
Ein Spiralkabel ist ein hochflexibles, „aufgerolltes“ Kabel. Es dehnt sich bei der Torfahrt und zieht sich danach wieder zusammen. Genau dafür ist es gebaut: Bewegung aushalten – ohne dass das Kabel dauerhaft schleift oder im Weg hängt.
Typisch zwischen Torblatt (bewegter Teil) und Anschlussdose/Steuerung (fester Teil). Häufig bei Sektionaltoren und Industrietoren, besonders wenn Sicherheitsleisten/Optosensoren am Torblatt laufen.
- Zu kurz gewählt → dauerhafte Spannung
- Zu eng verlegt → Knickstellen
- Keine Zugentlastung → Kontaktprobleme
- Scheuern an Blechkanten → Mantel durch
Grundlagen: Was macht eine Torblatt-Anschlussdose?
Die Anschlussdose ist der „Übergabepunkt“: Hier werden Leitungen vom bewegten Torblatt sauber mit der festen Installation verbunden. Wenn das ordentlich gemacht ist, sind Wartung & Austausch später easy.
Eine Dose, die im Außenbereich hängt oder mit Reinigungswasser zu tun hat, braucht Schutz (Dichtungen, passende Kabeleinführungen). Sonst sammelt sich Feuchte – und die Elektrik wird zur Lotterie.
- Kabeleinführungen / Verschraubungen
- Klemmen oder Stecksystem
- Platz für Zugentlastung
- IP-Schutz (IP65/IP67)
Checkliste: Das musst du vor dem Kauf wissen
- Torart (Sektionaltor, Rolltor, Schiebetor …)
- Torhöhe bzw. Bewegungsweg des Kabels
- Adernzahl & Querschnitt (steht oft auf dem Kabelmantel)
- Stecker/Anschlussart (Dose/Steuerung)
- Einbauort: innen/trocken oder außen/feucht
- Sicherheitskomponenten am Torblatt? (SKS/Opto/Kontaktleiste)
- Kanten checken, wo das Kabel läuft (Scheuerstellen)
- Kabelhalter/Halterung prüfen oder direkt mit tauschen
- Wenn das Tor ruckelt: Laufrollen & Scharniere anschauen
Passende Ersatzteile findest du z. B. hier: kugelgelagerte Laufrollen und Rollenhalter & Scharniere.
Wenn du Maße oder Torart nicht sauber greifen kannst: Nimm dir ein Aufmaßblatt. Das spart dir (und uns) drei E-Mails hin und her.
Spiralkabel auswählen: Adern, Querschnitt, Länge, Stecker
Was angeschlossen ist, bestimmt die Adernzahl: Steuerleitungen, Sicherheitsleiste/Optosensoren, Endschalter etc. Wichtig: Nicht „wird schon passen“ – sonst ist die Fehlersuche später ein Fest.
Für Steuerleitungen reicht oft weniger, aber: Je nach System/Hersteller sind Vorgaben relevant. Wenn du den alten Mantel noch lesen kannst – nimm’s als Referenz.
Ein Spiralkabel darf nicht permanent auf Spannung stehen. Lieber minimal „Reserve“ als dauerhafte Dehnung. Zu lang ist aber auch Mist, wenn es schleift oder irgendwo reinläuft.
Stecker-Lösungen sind oft schneller und reduzieren Anschlussfehler. Offene Enden sind flexibler, brauchen aber sauberere Verdrahtung.
- Tor ganz zu → Foto vom Kabelweg machen.
- Tor ganz auf → nochmal Foto machen.
- Der Unterschied ist dein Arbeitsweg. Dazu eine kleine Reserve für Zugentlastung.
Wenn du willst, schick uns die zwei Fotos + Torhöhe über die Kontaktseite – dann sag ich dir, was sinnvoll ist.
Anschlussdose auswählen: IP-Schutz, Klemmen, Einbauplatz
Innen in trockener Halle ist einfacher. Draußen, in Waschanlagen, in feuchten Laderampen oder wenn regelmäßig gereinigt wird, brauchst du eine Dose, die das aushält.
Eine Dose ist nur so dicht wie ihre Einführungen. Wenn da gepfuscht wird, kannst du dir IP-Werte auch direkt sparen.
Kompakt ist gut – aber nicht, wenn du später nicht mehr sauber arbeiten kannst. Achte auf genügend Platz für Zugentlastung.
- geschützt vor direktem Wasser
- kein Scheuerpunkt fürs Kabel
- gut erreichbar für Wartung
Vergleichstabelle: Welche Variante passt zu welchem Einsatz?
| Variante | Passt gut wenn … | Achte besonders auf … |
|---|---|---|
| Spiralkabel mit Stecker | Schneller Austausch, weniger Verdrahtungsfehler | Stecksystem/Kompatibilität zur Dose/Steuerung |
| Spiralkabel lose Enden | Du flexibel anschließen willst oder Sonderlösungen hast | saubere Adernkennzeichnung, Zugentlastung, Klemmenqualität |
| Verbindungskabel (z. B. SKS) | Du Sicherheitseinrichtungen am Torblatt nutzt (Opto/Kontaktleiste) | Widerstände/Abschluss, korrektes Klemmenbild |
| Anschlussdose IP65 | Innenbereich, wenig Feuchte, normale Umgebung | korrekte Kabeleinführung – sonst ist IP65 nur Theorie |
| Anschlussdose IP67 | Feuchte Bereiche, Außenbereich, Reinigung/ Spritzwasser | Dichtungen, Verschraubungen, sauberer Deckelsitz |
IP65 vs. IP67: Schutzarten kurz & verständlich
Kein Marketing-Blabla: IP-Schutz ist in der Praxis der Unterschied zwischen „läuft 5 Jahre“ und „warum ist da schon wieder Wasser drin“.
| IP | Schützt gegen | Typischer Einsatz |
|---|---|---|
| IP65 | Staub + Strahlwasser (aus Richtung) | Innen/überdacht, normale Industrieumgebung |
| IP67 | Staub + zeitweiliges Untertauchen | Feuchte Bereiche, draußen, intensive Reinigung |
Wichtig: Die Schutzart gilt nur, wenn Deckel, Dichtung und Kabeleinführungen korrekt montiert sind. Eine schief angezogene Verschraubung killt dir jede IP-Klasse.
Montage Schritt für Schritt (sicher & sauber)
- Strom aus, gegen Wiedereinschalten sichern.
- Bei 230/400V: Fachpersonal ranlassen.
- Tor gegen unbeabsichtigte Bewegung sichern.
- Altes Kabel lösen (Fotos machen, bevor du abklemmst).
- Neue Anschlussdose montieren (falls nötig).
- Spiralkabel mit Halterung sauber führen (kein Scheuern).
- Zugentlastung setzen – Pflicht, nicht Kür.
- Verdrahten, prüfen, Testlauf mit Beobachtung.
- Deckel dicht? Dichtung sitzt?
- Kabelverschraubung fest, aber nicht „totgedreht“?
- Kabelweg bei komplett offen/zu geprüft?
Wenn du dir lieber ein Video anguckst statt Text zu lesen: Montagevideos (da sind viele Abläufe ähnlich aufgebaut).
Anschluss an Steuerung: Fehler vermeiden
Die häufigsten Fehler passieren nicht, weil jemand „dumm“ ist – sondern weil man schnell fertig werden will. Und genau dann wird Ader 3 mit Ader 4 vertauscht oder ein Widerstand fehlt.
- Klemmenbezeichnung an Steuerung prüfen (Handbuch/Downloadbereich).
- Adern sauber markieren (z. B. Schrumpfschlauch / Nummern).
- Bei Sicherheitseinrichtungen (SKS/Opto): Vorgaben der Steuerung beachten.
Passende Bereiche zum Nachrüsten/Erweitern: Steuerungen für Industrietore und Schließkantensicherung / Optosensoren.
Zugentlastung & Kabelführung: So hält’s wirklich
Wenn das Kabel die Klemme belastet, ist es nur eine Frage der Zeit, bis der Kontakt wackelt oder abreißt.
Ein einziger Grat am Blech kann dir den Mantel aufreiben. Schutzschlauch oder bessere Führung ist billiger als Stillstand.
Zu eng gebogen = innere Adern brechen, obwohl außen alles „noch gut aussieht“.
Kleine Helfer wie Clips, Schrauben, Schellen & Co findest du unter Befestigungsmaterial.
Fehlersuche: Symptome, Ursachen, Lösungen
| Symptom | Wahrscheinliche Ursache | Was du zuerst machst |
|---|---|---|
| Tor stoppt bei Bewegung | Kabelbruch innen / Wackelkontakt | Stromlos, Sichtprüfung + Kabelweg prüfen + Klemmen nachziehen |
| Störung nur bei „Tor ganz auf“ | Kabel zu kurz / Zug auf Klemme | Länge checken, Zugentlastung setzen, ggf. längeres Kabel |
| Fehler nach Regen/Reinigung | Feuchtigkeit in Anschlussdose | Dichtung/Einführungen prüfen, Dose ggf. IP67 wählen |
| Sicherheitskette meldet Fehler | SKS/Opto-Kabel/Abschluss falsch | Verdrahtung nach Plan, Widerstände/Abschluss prüfen |
| Alles wirkt okay, aber sporadische Aussetzer | Haarriss am Kabel, Scheuerstelle | Tor laufen lassen & Kabel beobachten (ohne reinzugreifen!), Problemstelle suchen |
Bei sporadischen Fehlern ist die Wahrscheinlichkeit hoch, dass das Kabel „innen“ gebrochen ist. Außen sieht’s noch gut aus – innen ist die Ader schon fertig. Dann hilft kein Reset, sondern nur sauber tauschen.
Wartung: 10-Minuten-Check für weniger Ausfälle
- Risse im Mantel?
- Scheuerstellen?
- Dose: Deckel/Dichtung okay?
- Tor einmal komplett auf/zu
- Kabelweg beobachten
- Kein Schleifen, kein Ziehen
- Klemmen fest?
- Korrosion sichtbar?
- Einführungen dicht?
Praxisbeispiel: Der Klassiker „Kabelbruch durch falsche Führung“
Klassiker aus dem Alltag: Das Spiralkabel wird „irgendwie“ zur Dose geführt. Anfangs läuft alles. Nach ein paar Wochen: sporadische Fehler. Nach ein paar Monaten: Totalausfall.
- Ursache: Kabel scheuert bei jeder Torfahrt an einer Kante oder knickt am gleichen Punkt.
- Symptom: Fehler tritt oft nur in einer Torposition auf (z. B. ganz offen).
- Lösung: Führung ändern, Zugentlastung setzen, ggf. Halterung nachrüsten und Kabel ersetzen.
Wenn das Tor zusätzlich ruckelt oder schief läuft: Mechanik checken (Rollen, Scharniere). Denn ruckartige Bewegung killt Kabel schneller als du „Warum schon wieder?“ sagen kannst.
Neuigkeiten & Trends (2026): Was sich gerade ändert
Immer mehr Anlagen setzen auf steckbare, vormontierte Lösungen – weniger Montagefehler, schnellerer Austausch. Gerade bei Wartung spart das richtig Zeit.
IP65 reicht in vielen Innenbereichen. Aber draußen, in Rampen oder bei Reinigung wird IP67 zunehmend Standard, weil’s einfach weniger Ärger macht.
Bei Toranlagen spielen Sicherheitsanforderungen und Dokumentation eine größere Rolle (besonders im gewerblichen Umfeld). Wer umbaut oder neu installiert, sollte das sauber machen – sonst wird’s später teuer.
Schau im Shop immer mal kurz rein – manchmal laufen Aktionen auf bestimmte Komponenten. Wenn du gerade eh tauschen musst, nimm den Vorteil mit. 😉
Passende Kategorien & Produkte bei Tormeister24
Hier findest du Kabel, Dosen, Halterungen und Verbindungslösungen für Industrie- & Sektionaltore.
Wenn die Sicherheitskette sauber laufen soll, muss auch die Verkabelung passen.
Mehr Sicherheit am Tor – gerade in Hallen, Rampen und bei Publikumsverkehr.
Wenn du erweiterst oder modernisierst: passende Steuerungen und Zubehör.
Handbücher, Anleitungen und Formulare – spart Zeit und Fehler.
Wenn du willst, schauen wir kurz drauf und sagen dir, was passt – ohne Drama.
FAQ: Häufige Fragen aus der Praxis
Welche Länge Spiralkabel brauche ich?
Orientiere dich am Bewegungsweg zwischen „Tor ganz zu“ und „Tor ganz auf“ – plus kleine Reserve. Zu kurz ist der häufigste Fehler.
Kann ein Spiralkabel innen brechen, obwohl außen alles gut aussieht?
Ja. Das ist sogar typisch. Innen brechen Adern durch Dauerknick – außen sieht’s oft noch top aus.
IP65 oder IP67 – was soll ich nehmen?
Innen trocken: oft IP65. Feuchte Bereiche / draußen / Reinigung: lieber IP67, dann hast du Ruhe.
Warum habe ich nach Regen plötzlich Störungen?
Meist Feuchtigkeit in der Dose oder an Einführungen. Prüfe Dichtung, Deckel und Kabelverschraubungen.
Was bringt ein Stecker am Spiralkabel?
Schnellerer Austausch und weniger Anschlussfehler. Gerade bei Wartung spart das Zeit.
Muss ich bei der Verdrahtung etwas dokumentieren?
Im Gewerbe: Ja, sinnvoll. Fotos + Klemmenbelegung reichen oft schon als Praxis-Doku.
Woran erkenne ich Scheuerstellen?
Abgeschliffener Mantel, glänzende Stelle, feine Risse. Kabelweg bei Torfahrt beobachten (mit Abstand!).
Kann ich das selbst montieren?
Bei Steuerleitungen geht viel selbst – aber Arbeiten an Netzspannung gehören in Fachhände. Sicherheit geht vor.
Das Tor ruckelt – hat das was mit dem Spiralkabel zu tun?
Indirekt ja: Ruckeln erhöht die Belastung. Prüfe Mechanik (Rollen/Scharniere) und Kabelführung.
Was ist die häufigste Ursache für Wackelkontakte?
Keine Zugentlastung oder Klemmen nicht sauber angezogen. Das ist schnell fixbar – wenn man’s rechtzeitig merkt.
Wie oft sollte man Kabel & Dose prüfen?
Mindestens im Wartungsintervall der Anlage. In stark frequentierten Bereichen lieber öfter kurz drüberschauen.
Ich bin unsicher bei Adernzahl/Anschluss – was soll ich schicken?
Foto vom alten Kabel (Mantelbeschriftung), Foto von Dose innen, Foto von Steuerungsklemme. Dann kann man’s sehr schnell eingrenzen.
Kurzfazit: Was du dir merken solltest
- Spiralkabel sind Verschleißteile – richtig verlegt halten sie lange, falsch verlegt nerven sie ständig.
- IP-Schutz ist Praxis – nicht Theorie. Dicht ist nur dicht, wenn’s korrekt montiert ist.
- Zugentlastung & Führung entscheiden über Haltbarkeit.
- Bei Störungen zuerst Kabel/Dose prüfen – bevor du die Steuerung verdächtigst.
Wenn du dir bei Länge, Anschluss oder Schutzklasse unsicher bist: schick uns kurz Fotos + Torinfos. Dann bekommst du eine klare Empfehlung, statt Zeit (und Nerven) zu verbrennen.
